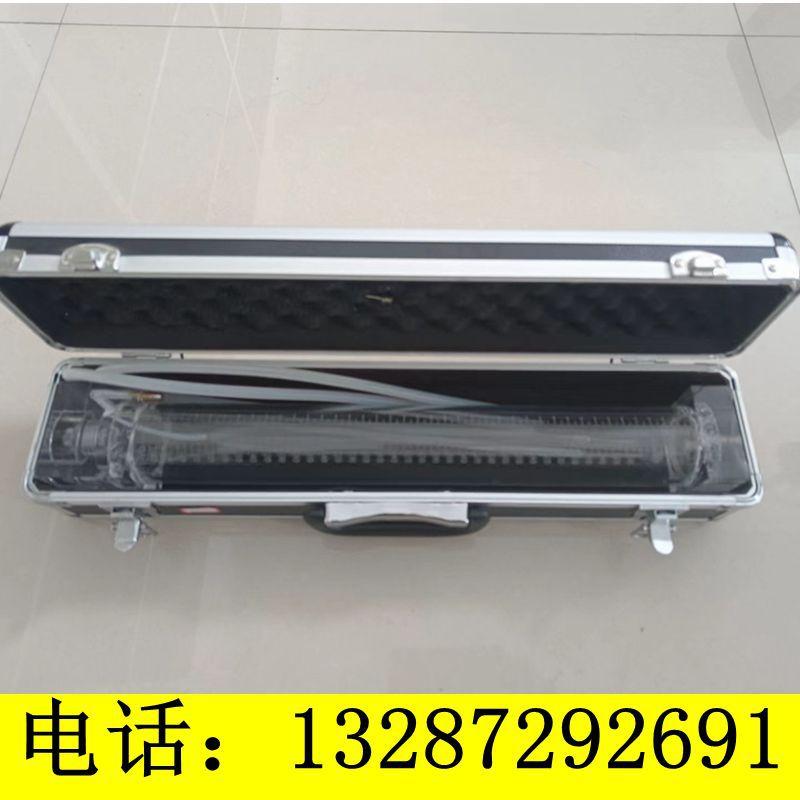

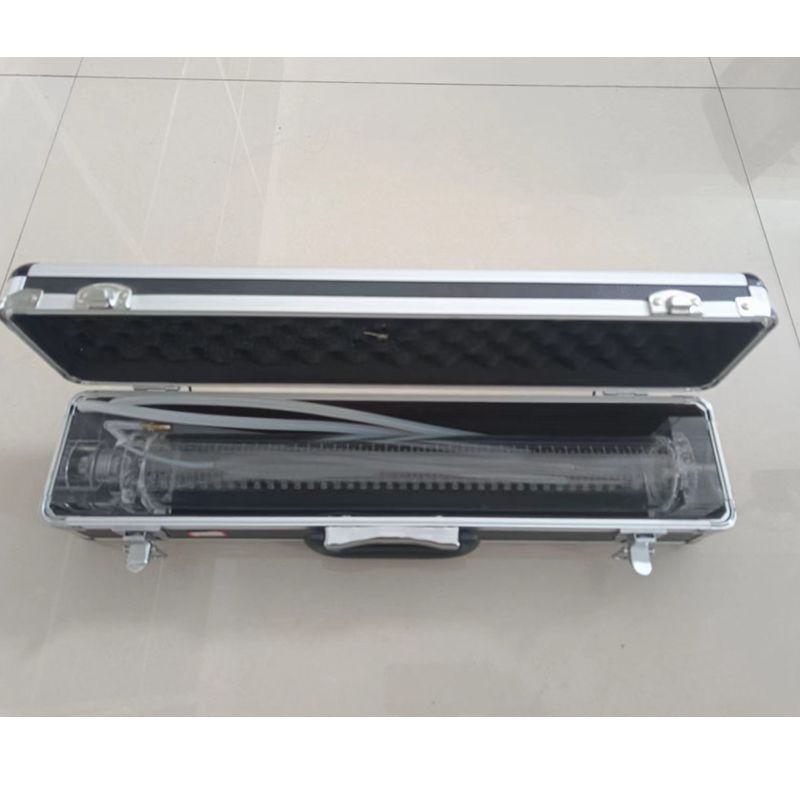

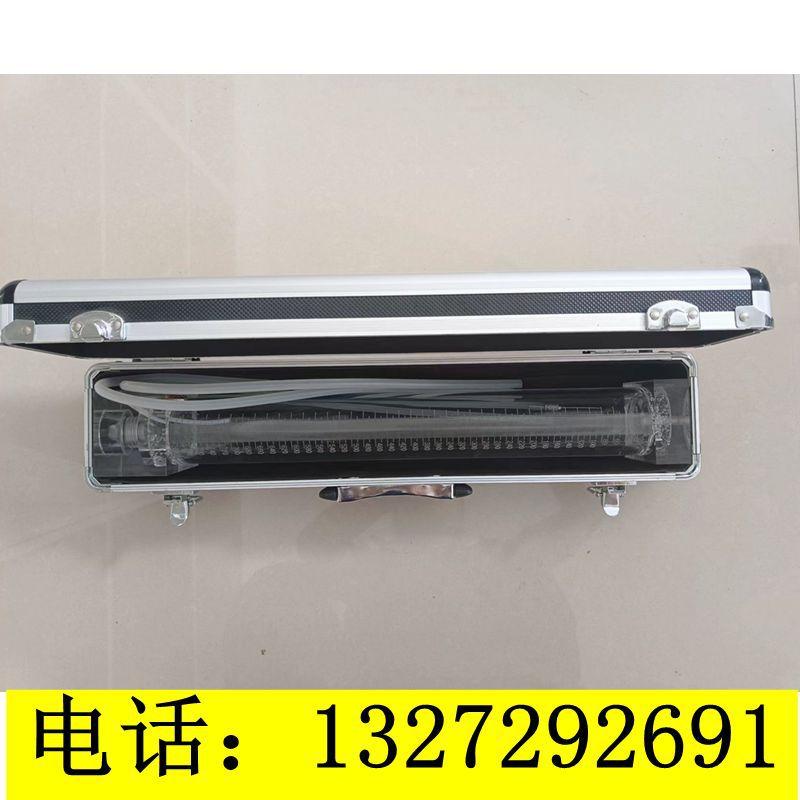

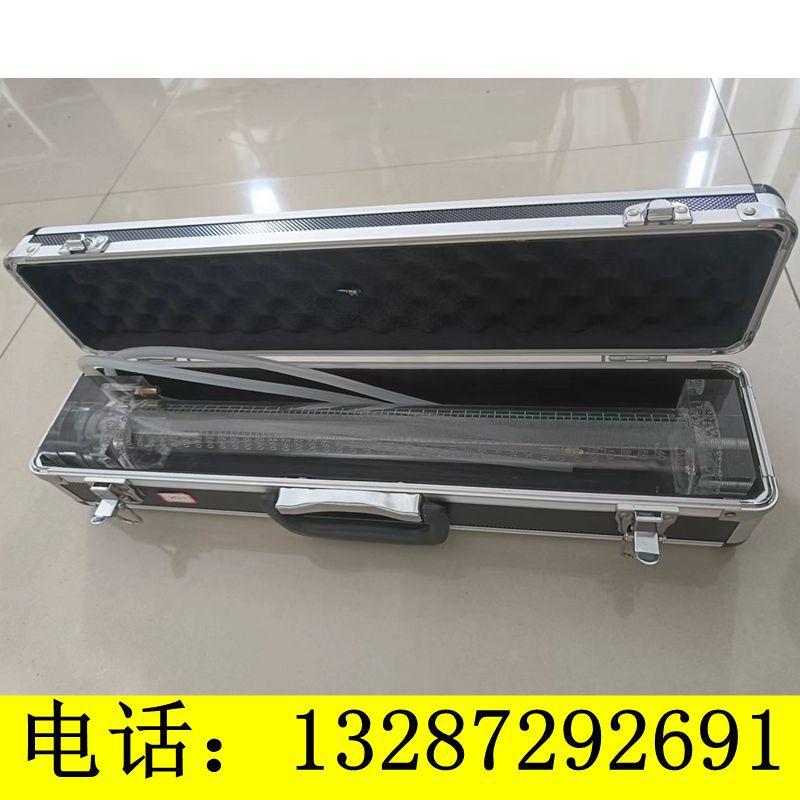

O instrumento adota o método de coleta de gás de drenagem, usa o gás analisado para substituir a coluna de água no cilindro de medição e mede a velocidade de análise de gás e o volume de análise lendo a altura da coluna de gás. O instrumento é um produto de substituição do analisador de cilindro de medição de tubo de vidro tipo HFJ-2, com as seguintes vantagens: estrutura simples e compacta, tamanho pequeno, peso leve, fácil de transportar e carregar; menos consumo de água, conveniente para operações de campo ou subterrâneas, adequado para locais de medição sem água; o instrumento é fácil de nivelar e pode ser colocado em um pequeno avião ou pendurado.

2. Parâmetros técnicos
1. Alcance: 800 mL por vez, pode ser enchido repetidamente com água para medição;
2. Acessórios: caixa de instrumentos, mangueira, agulha, manual de instruções. (excluindo tanque de amostra de carvão);
3. Material: plexiglass;

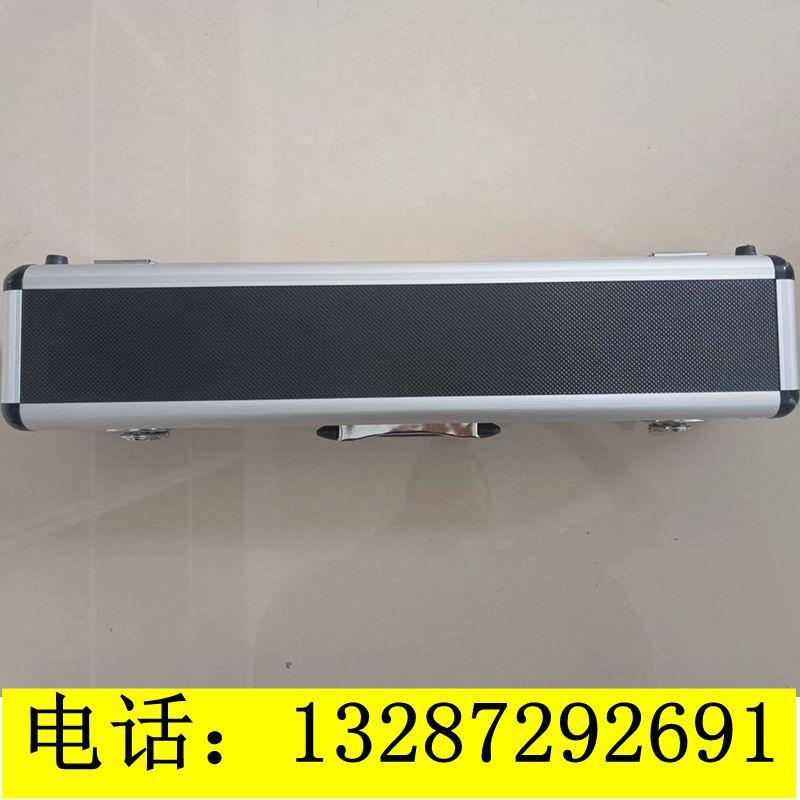

4. Material da caixa do instrumento: liga de alumínio;
5. Dimensões gerais (caixa): 100 mm * 100 mm * 500 mm;
6. Massa: cerca de 2 kg.
