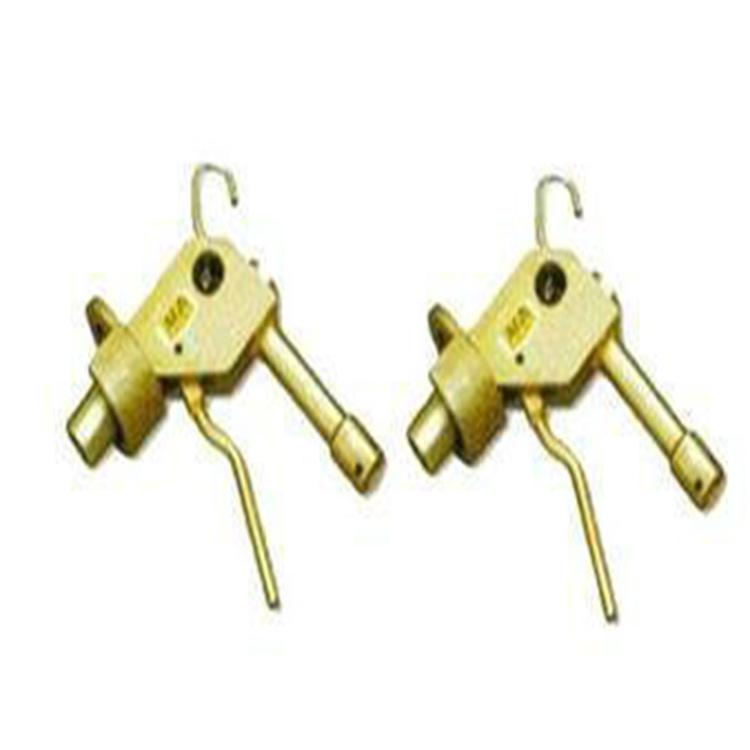

Pistola de Inyección de Fluido para Minería Dz-Q1, Pistola de Inyección de Fluido para Soportes Hidráulicos Simples, Pistola de Inyección de Fluido Estándar Nacional Dz-Q1 Equipo de Minería de Carbón

Detalles del producto

Estructura y principio de funcionamiento

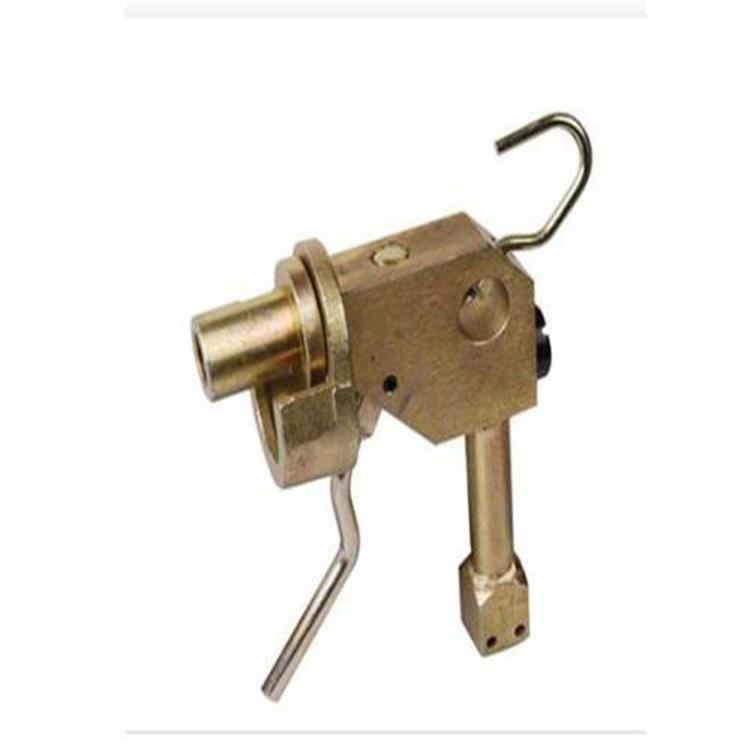

1. Estructura: Consta de 1. cuerpo de la válvula 2. manómetro, 3. manija de operación, 4. tapón de tornillo de alivio de presión, 7. válvula de descarga 8. varilla de empuje de alivio de presión 9. tubería de inyección de líquido 12. manguito de bloqueo 16. varilla de empuje de suministro de líquido 17. manguito de aislamiento 18. asiento de la válvula de suministro de líquido 19. tubería de suministro de líquido, etc.

Características técnicas
1. Especificaciones técnicas:
1.1. Rango de presión de trabajo: 0-40MPa 0-20 mPa
1.2. Medio de trabajo: emulsión (con un 2-3 % de aceite emulsionado M10 o MDT)
1.3. Método de alivio de presión: Empuje el mango hacia afuera para aliviar la presión.
2. Principio de funcionamiento
Inserte la pistola de inyección de fuerza de soporte inicial en el cuerpo de la válvula de tres vías, apriete el manguito de bloqueo, sostenga la manija de operación adentro, accione el vástago de empuje de suministro de líquido, abra la válvula unidireccional de suministro de líquido, y el líquido de alta presión se suministra al manómetro en un sentido, e inyectado en la cavidad inferior del soporte a través del orificio inclinado de la cavidad superior del dispositivo de liberación de alta presión, el tubo de inyección y la válvula de tres vías, forzando a la columna de soporte a elevarse. Cuando el extremo superior del soporte entra en contacto con la viga superior y está cerca de la placa superior, el índice del manómetro es lo más grande posible; si la presión alcanza la presión especificada de la placa superior de esta superficie de trabajo, detenga el suministro de líquido rápidamente, empuje la manija hacia afuera instantáneamente, accione el vástago de empuje de alivio de presión, abra la válvula unidireccional de alivio de presión, y el líquido de alta presión se descarga a través del orificio de liberación.
