Indústrias MeboerO elemento do filtro de óleo é usado principalmente para filtrar óleo no sistema hidráulico e é instalado no filtro e no filtro de óleo no sistema hidráulico.
No circuito de óleo do sistema hidráulico, pó metálico e outras impurezas mecânicas são utilizados para desgaste de vários componentes do sistema hidráulico para manter o circuito de óleo limpo, o que pode prolongar a vida útil do sistema hidráulico; o elemento filtrante da série de baixa pressão também é equipado com uma válvula de derivação. Quando o elemento do filtro não é substituído a tempo, a válvula de derivação pode abrir automaticamente para garantir a operação normal do sistema.
Principais parâmetros e recursos
Material: malha trançada de aço inoxidável, malha sinterizada, malha trançada de ferro;
Material do filtro: papel de filtro de fibra de vidro, papel de filtro de fibra química, papel de filtro de polpa de madeira;

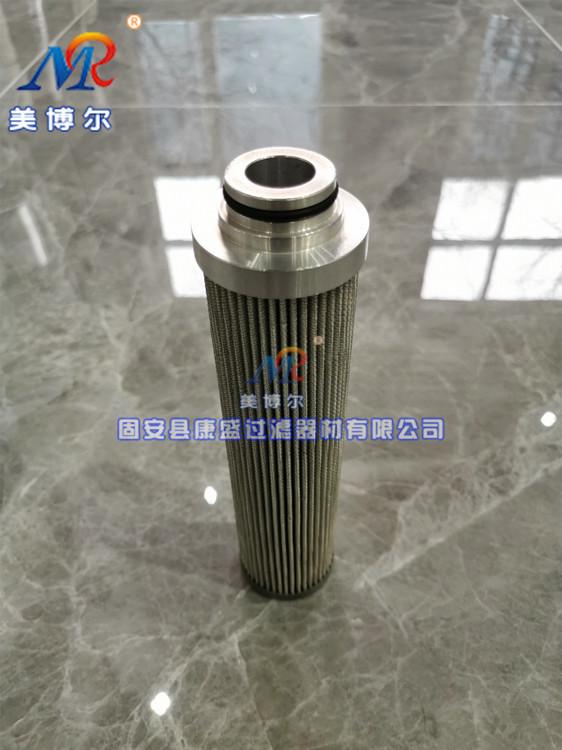

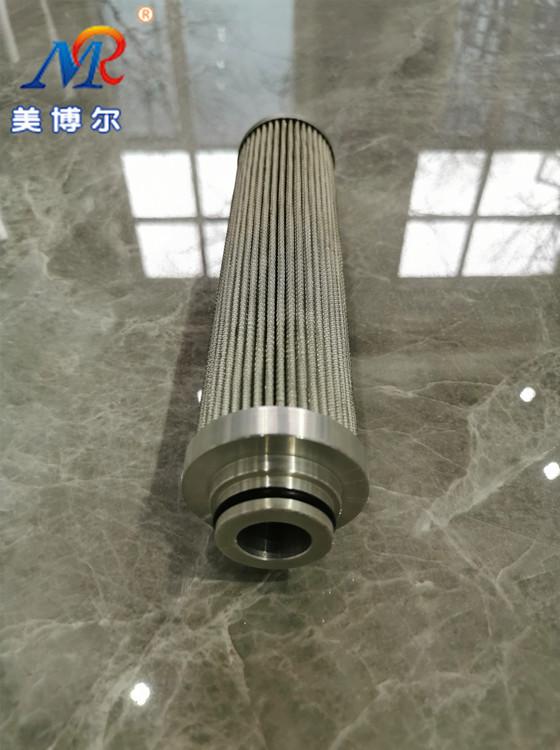

Características: Feito de malha metálica simples ou multicamada e material de filtro. O número de camadas e o tamanho da malha da malha são determinados de acordo com as diferentes condições de uso e usos. Possui alta concentricidade, alta resistência à pressão e boa retilineidade. É feito de aço inoxidável. Sem rebarbas, uma longa vida útil é garantida.
É utilizado industrialmente na destilação, absorção, evaporação, filtração e outros processos de filtração grossa e filtração fina de óleo lubrificante e combustível. Possui diversos modelos e especificações, podendo ser instalado e substituído; é conveniente e rápido, com pequena diferença de pressão inicial e longo ciclo de limpeza.[1]。
Classificação e escopo de aplicação
De acordo com a posição de instalação no sistema hidráulico, os filtros de óleo hidráulico são divididos em filtros de óleo de linha de sucção, filtros de óleo de linha de pressão e filtros de óleo de linha de retorno.
Filtro de óleo hidráulico da linha de sucção: linha de sucção de óleo (tanque——Entrada da bomba hidráulica) ou instalar diretamente o filtro de sucção de óleo no tanque de óleo é uma medida necessária para proteger a bomba hidráulica. Sua precisão é geralmente100～180μeu, determinado dependendo da capacidade de escorvamento automático da bomba. A resistência excessiva ao fluxo leva à cavitação da bomba hidráulica.
Elemento do filtro de óleo hidráulico da linha de pressão: O elemento do filtro de óleo da linha de pressão não apenas protege seus componentes a jusante, mas também serve como filtro de óleo principal para garantir o grau de contaminação do óleo no sistema. Ao purificar o próprio óleo, ele também desempenha um papel muito bom na bomba hidráulica. Efeito protetor, a precisão da filtragem é5-10μeuO filtro está sob grande pressão,A vibração também é muito grave. A diferença de pressão permitida do elemento filtrante de óleo na tubulação de pressão, dependendo do nível de pressão, varia de0,3～0,7MPa. Como filtro de óleo de linha de pressão para equipamentos terrestres, considerando o custo e o espaço de instalação, pode ser o maior possível.
Elemento do filtro de óleo hidráulico da linha de retorno: Várias sujeiras, como partículas abrasivas produzidas durante o processo de trabalho de vários componentes, podem ser filtradas configurando um filtro de óleo da linha de retorno de óleo para evitar retornar ao tanque de óleo e ser sugado novamente para a bomba hidráulica..A diferença de pressão permitida do filtro de óleo na linha de retorno de óleo está na faixa de0,3～0,5 MPa. A precisão é determinada de acordo com os requisitos de contaminação do óleo. Há mais fatores a serem considerados ao configurar o filtro de óleo na linha de retorno de óleo. Um fator importante é o choque hidráulico, especialmente quando há cilindros hidráulicos e válvulas proporcionais a montante. A reversão do cilindro hidráulico sob alta pressão e a falha repentina de energia da válvula proporcional produzirão um grande choque de fluxo instantâneo, o que causará grandes danos ao elemento filtrante do filtro de óleo. Ao projetar e selecionar o filtro de óleo para a linha de retorno de óleo, você deve ter um entendimento completo e fortalecê-lo na estrutura. É principalmente adequado para filtragem de oleodutos petroquímicos e de campos de petróleo; filtragem de combustível de equipamentos de reabastecimento e equipamentos de máquinas de engenharia; filtragem de equipamentos na indústria de tratamento de água; campos farmacêuticos e de processamento de alimentos[2]。
Padrões de teste de filtro de óleo
(1）Norma ISO 2942Transmissão hidráulica-elemento de filtro-Determinação da integridade estrutural;
(2）Norma ISO 16889Transmissão hidráulica-filtro-Método multi-passagem para determinação das características de filtração;
(3）Norma ISO 3968Transmissão hidráulica-filtro-Determinação das características de fluxo de queda de pressão;
(4）Norma ISO 3724Transmissão hidráulica-elemento de filtro-Determinação das características de fadiga do fluxo;
(5）Norma ISO 3723Transmissão hidráulica-elemento de filtro-Método de ensaio de carga axial;
(6）Norma ISO 2943Transmissão hidráulica-elemento de filtro-Verificação da compatibilidade de materiais e líquidos;
(7）Norma ISO 2941Transmissão hidráulica-elemento de filtro-Verificação da resistência à ruptura.
Precauções
Ao escolher um filtro de óleo, considere os seguintes pontos:
(1)A precisão da filtragem deve atender aos requisitos pré-determinados.
(2)Pode manter capacidade de fluxo suficiente por um longo tempo.
(3)O elemento filtrante é forte o suficiente para não ser danificado pela pressão hidráulica.
(4)O elemento filtrante tem boa resistência à corrosão e pode trabalhar na temperatura especificada.
(5)O elemento filtrante é fácil de limpar ou substituir.
