1. Cabeça da âncora: As farpas na cabeça da âncora podem posicionar a haste da âncora no orifício perfurado e garantir que o corpo da haste esteja bem centralizado.
2. Corpo da âncora: estrutura importante na montagem, desempenhando papel importante na ancoragem e sustentação.
3. Rolha de argamassa: Mantenha a pressão de argamassa durante o processo de argamassa para permitir que a pasta preencha totalmente as lacunas na rocha circundante.
4. Placa de apoio: suporta maior tensão da rocha circundante.
5. Porca: Concentre a tensão da rocha circundante na placa de apoio.
Características da âncora oca
1. Ele combina as funções de haste de ancoragem e tubo de rejuntamento em um só. Durante o rejuntamento, é um tubo de rejuntamento. Após o rejuntamento, torna-se uma haste de ancoragem sem ser arrancada.
2. O desenho oco permite que a âncora funcione como um tubo de reboco, evitando a perda de argamassa causada pelo arrancamento do tubo de reboco nas técnicas tradicionais de construção.
3. O rejuntamento está completo e o rejuntamento sob pressão pode ser alcançado, o que melhora a qualidade do projeto.
4. Devido à função de diversos acessórios, o corpo da haste possui boa centralidade, e a argamassa pode envolver todo o comprimento do corpo da haste da ancoragem, evitando o risco de ferrugem e atingindo a finalidade de suporte de longo prazo.
5. Fácil de instalar, não há necessidade de processar roscas no local, você pode instalar facilmente placas de apoio e porcas.
6. Combinado com a bomba de injeção de ancoragem e a tecnologia de injeção de ancoragem correspondentes, é o sistema de ancoragem na China que resolve muitos problemas de suporte de ancoragem tradicional.。
Tecnologia de construção de âncora oca
1) Perfuração: Use uma perfuratriz comum para perfurar e limpar o furo.
2) Insira a haste de ancoragem: Insira a haste de ancoragem de argamassa oca com a cabeça de ancoragem instalada no furo, e as farpas na cabeça de ancoragem engancharão imediatamente a haste de ancoragem.
3) Instale o bujão, a junta e a porca.
4) Conecte a máquina de reboco: Conecte a extremidade traseira da haste de ancoragem à máquina de reboco selecionada através da junta de reboco rápida.
5) Rejuntamento: Ligue a máquina de rejuntamento. Se o grauteamento sob pressão for necessário para melhorar a estrutura rochosa circundante, basta esperar até que o ponteiro do manômetro suba para a pressão projetada.
Especificações ZK25/3 ZK27 ZK28 ZK32 ZK38 Outras especificações personalizadas
Diâmetro externo (mm) ￠25￠27￠28￠32￠38
Resistência à tração (Kn) F ≥ 180 F ≥ 200 F ≥ 200 F ≥ 220 F ≥ 350
Altura do dente (mm) 1,5±0,1
Passo (mm) 12,7 ± 0,1
Direção da linha esquerda
Comprimento padrão: 2,0 3,0 3,5 4,0 4,5 (pode ser personalizado conforme necessário)
Nota: A resistência à tração e o comprimento podem ser feitos de acordo com os requisitos de projeto do cliente

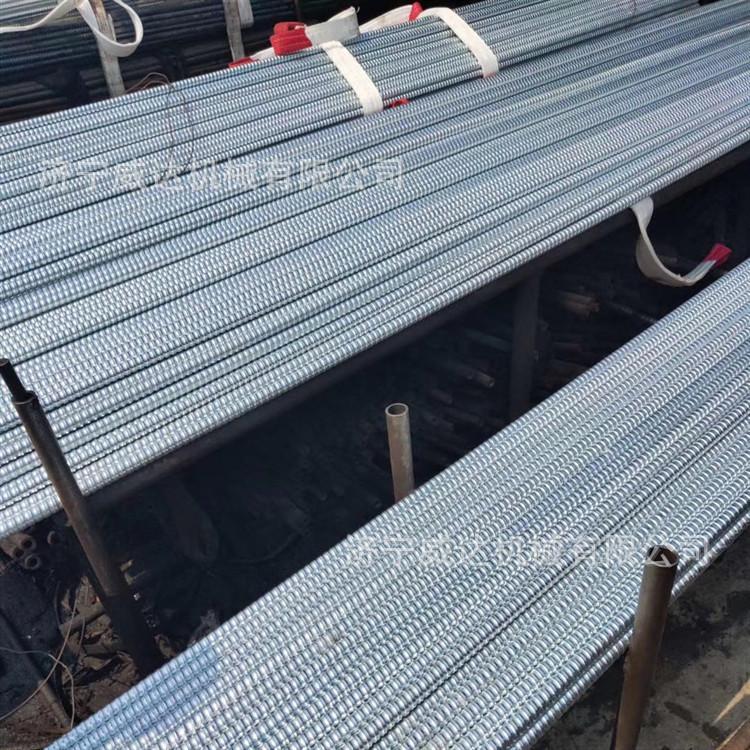

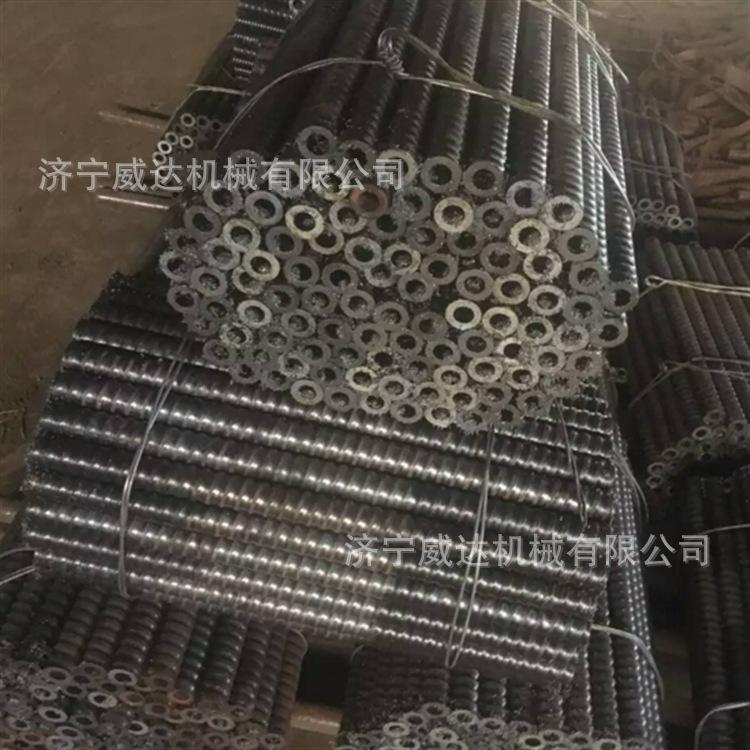

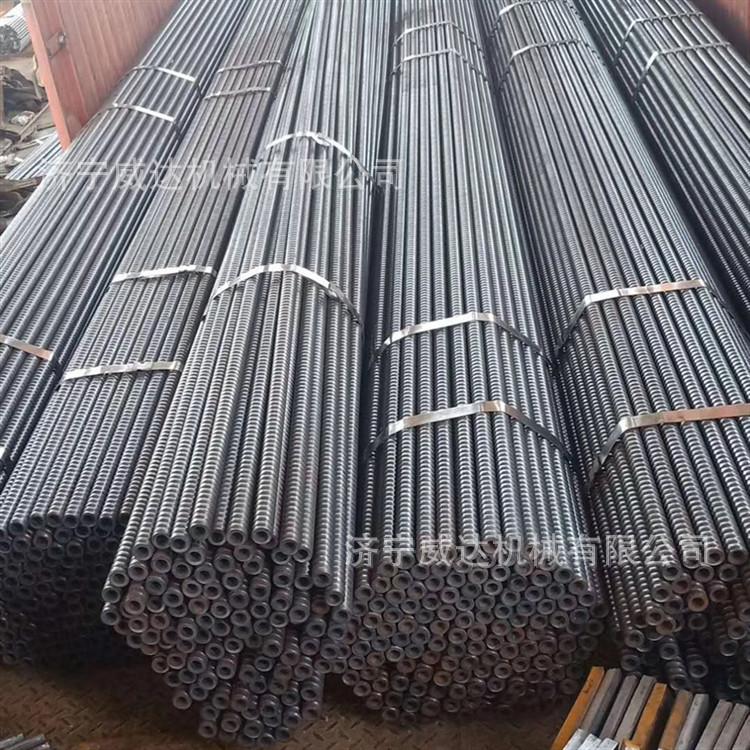

Fotos de fábrica
Os fabricantes produzem hastes de ancoragem ocas para minas, hastes de ancoragem ocas para túneis de minas de carvão, hastes de ancoragem ocas autopropelidas
