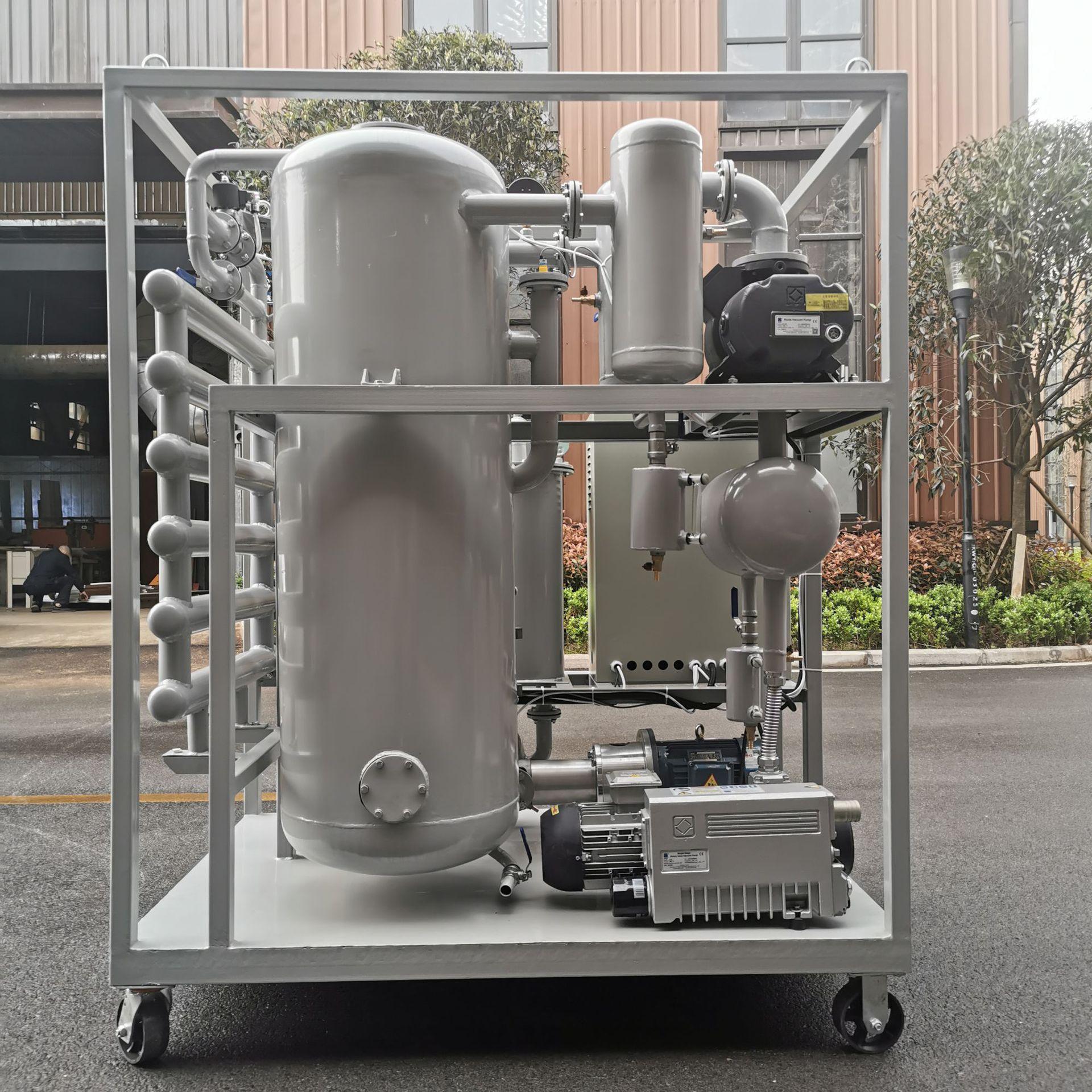

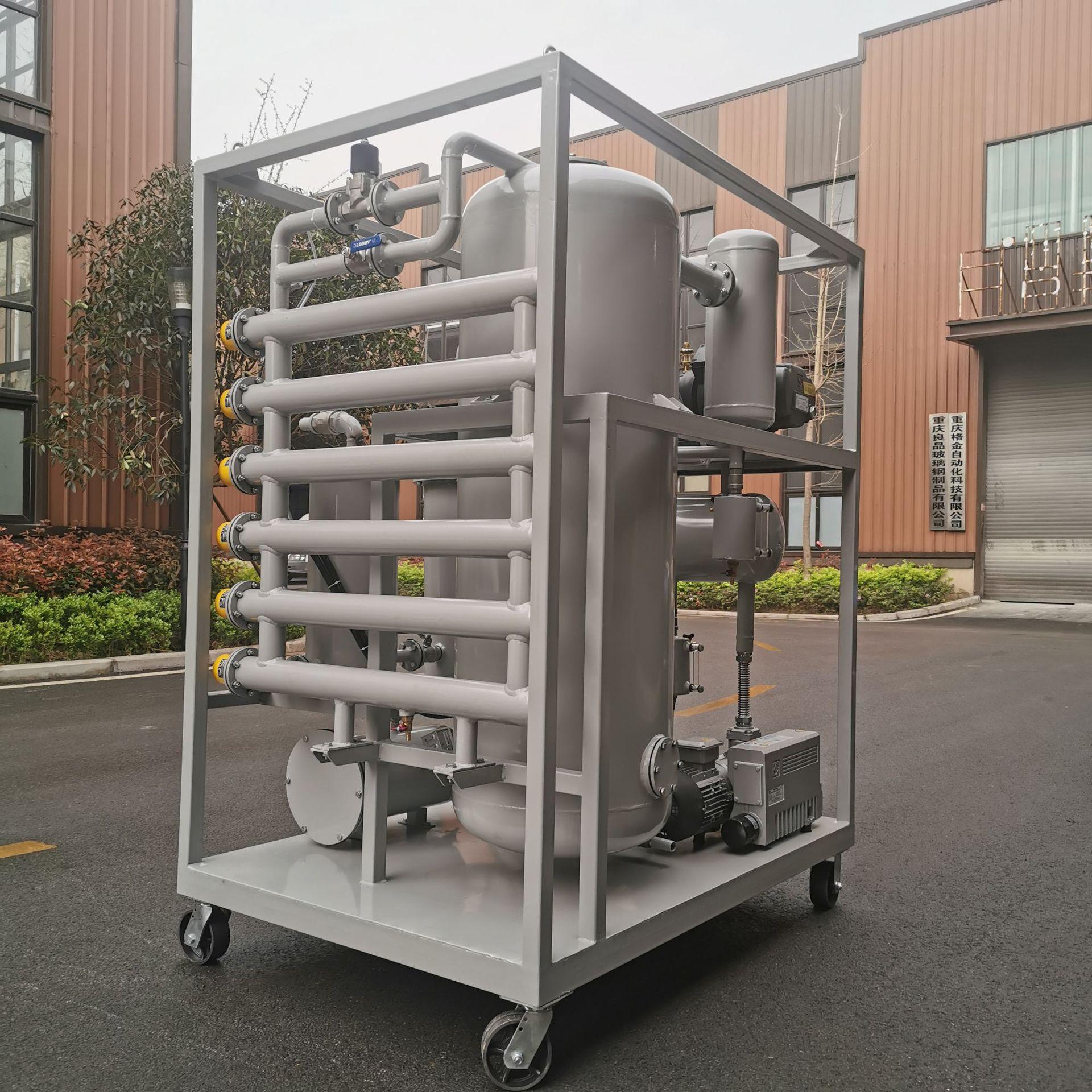

1. Uso do produto de filtro de óleo a vácuo:
É usado principalmente para purificação profunda de óleos relativamente caros, como óleo de transformador (transformadores principais acima de 110kv), óleo novo, óleo importado, óleo de transformador, etc. Ele adota uma unidade de vácuo de dois estágios para melhorar rapidamente o grau geral de vácuo do sistema e remover rapidamente umidade, gás e outras partículas de impurezas no óleo a uma temperatura mais baixa. Pode encurtar o período de instalação e manutenção do transformador. É especialmente usado em áreas com grandes altitudes e tem as funções de secagem por circulação de óleo quente e enchimento de óleo a vácuo para equipamentos elétricos. Exaustão a vácuo, etc.
2. Características técnicas:
1 O sistema de desidratação e desgaseificação introduz tecnologia alemã avançada, adota difusão de spray a vácuo, tecnologia de evaporação instantânea plana de grande área e pode remover poluentes rapidamente. 2 O sistema de aquecimento projetado permite que o óleo seja aquecido de maneira uniforme e uniforme e é equipado com um dispositivo de proteção de intertravamento do aquecedor. 3 O sistema avançado de filtragem eletrostática de polímero (de acordo com os requisitos do usuário) é introduzido e o material do filtro é selecionado para filtragem multipolar, que é criptografada passo a passo, tem uma grande quantidade de sujeira, boa resistência mecânica e é mais de três vezes mais eficiente do que produtos semelhantes. 4 O sistema avançado de controle de nível de líquido e funções de proteção completas (sequência de fase, sobrecarga, sobretensão, superaquecimento, etc.) realizam operação contínua online ou offline, operação fácil e trabalho fácil. 5 A máquina tem um design inovador, estrutura compacta, bela aparência, peso leve, alta eficiência, baixo consumo de energia e reduz os custos em mais de 90% em comparação com os métodos de tratamento tradicionais.
3. Tabela de parâmetros técnicos:
|
Nome do indicador |
unidade |
ZJA-50 |
|
Poder de processamento |
E/A |
3.000 |
|
Vácuo de trabalho |
MPa |
-0,065 ~ -0,096 Mpa |
|
Pressão do trabalho |
MPa |
≤0,3 |
|
Vácuo final |
Pai |
≤50 |
|
Faixa de temperatura operacional |
℃ |
45~80 |
|
Tensão de ruptura do óleo |
kv |
≥75 |
|
Tamanho de partícula de impureza |
hum |
≤5 Sem carbono livre |
|
Perda dielétrica |
tgδ |
≤0,005 |
|
Tensão da interface |
mN/m |
≥40 |
|
Teor de água no óleo do transformador |
PPM |
≤3-5 |
|
Teor de gás no óleo |
% |
≤0,1 |
|
fonte de energia |
|
380 /50Hz |
|
ruído de trabalho |
dB(A) |
65~85 dB(A) |
|
potência de aquecimento |
kW |
30 |
|
Poder total |
kW |
34 |
|
Diâmetro de entrada e saída |
milímetros |
32 |
As dimensões do equipamento e a qualidade do equipamento são apenas para referência. À medida que o produto continua a se desenvolver, o produto real prevalecerá!

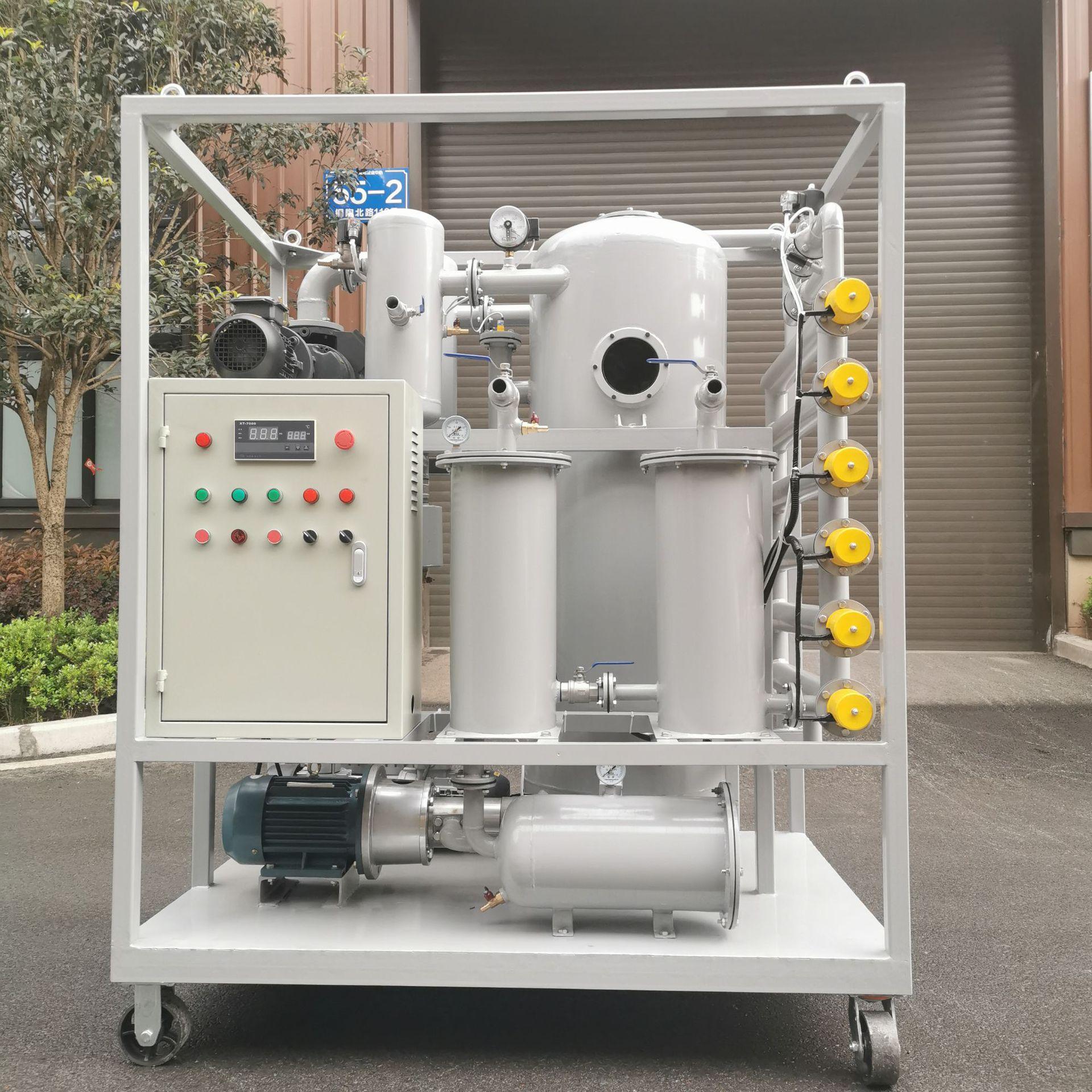

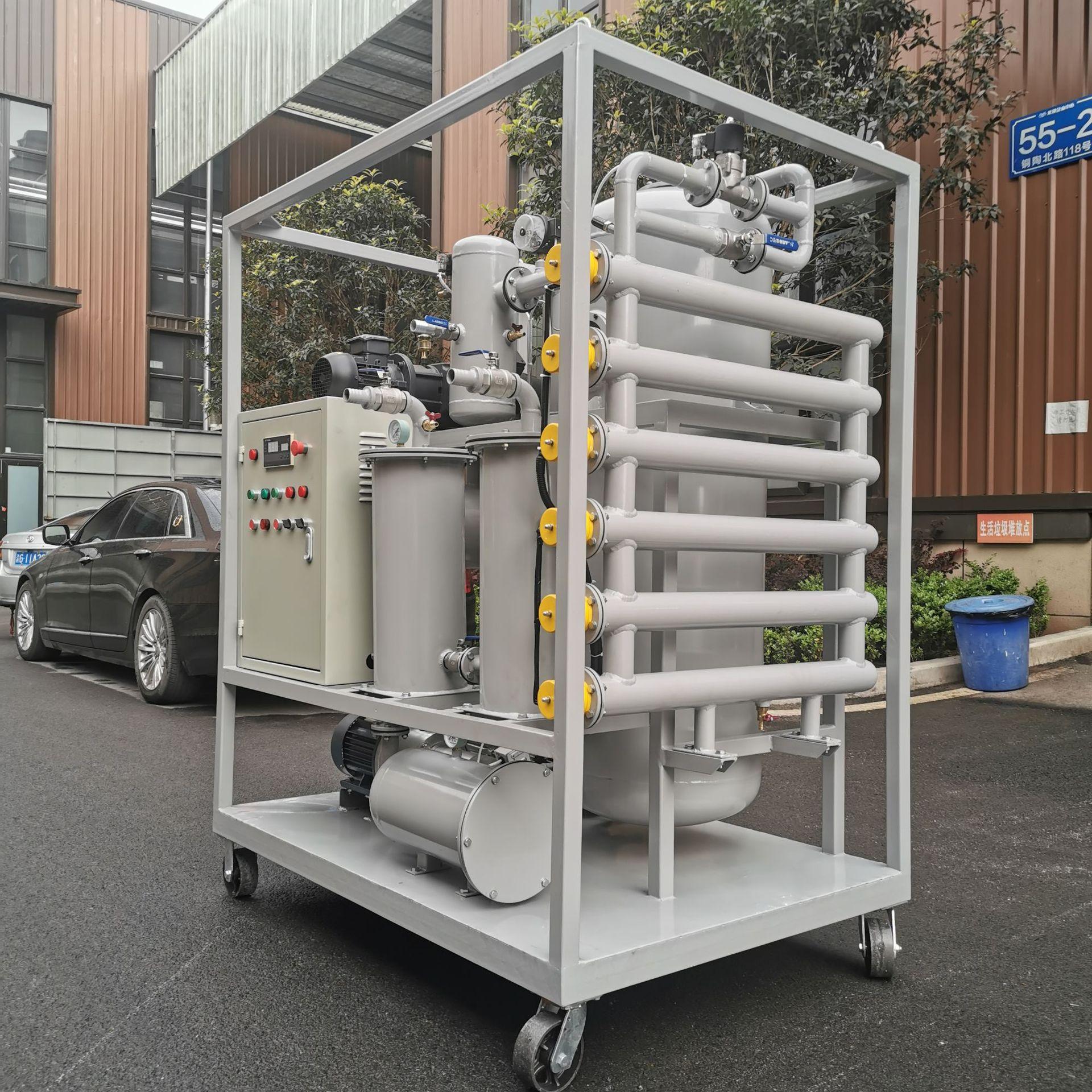

4. Características do filtro de óleo a vácuo de dois estágios:
Excelente sistema de filtragem: tecnologia de remoção de impurezas combinando filtragem de malha dupla e elemento de filtro de material polimérico. O elemento de filtro adota tecnologia de criptografia passo a passo e filtragem multiestágio, com alta precisão de filtragem, grande capacidade de retenção de sujeira, alta resistência e longa vida útil.
Sistema elétrico importado: A Schneider francesa garante alto desempenho do equipamento, e toda a máquina pode ser operada com energia. Sistema de controle de nível de líquido infravermelho totalmente automático, operação separada de homem e máquina.
Design humanizado: alto grau de automação, sistema operacional simples e sistema avançado, garantem a conveniência e a segurança da máquina durante a operação, e podem trabalhar on-line por um longo tempo. Tecnologia avançada de bomba de óleo, baixo ruído, design de estrutura de chassi especial, garantem o solo durante a operação, atendem aos requisitos de alto padrão.
5. Garantir que os indicadores de desempenho sejam atendidos:
|
O valor inicial do óleo isolante é |
Purificado uma vez por esta máquina |
Purificado três vezes por esta máquina |
Tensão suportável ≥15kv |
≥65kV |
≥75kV |
Teor de água ≤50ppm |
≤7—10 ppm |
≤2—5 ppm |
Teor de gás ≤12% |
≤0,2% |
≤0,1% |
6. Princípio de funcionamento:
Ao trabalhar, o óleo passa por um filtro com grande capacidade de retenção de sujeira para remover impurezas. Usando um separador de água especial e um separador de vácuo personalizado, a tecnologia óleo-fílica e hidrofóbica e o princípio de "cavitação" são usados internamente, e a área de contato do óleo no separador de vácuo é expandida para centenas de vezes o original. O sistema de "cavitação" aumenta continuamente a área da superfície de evaporação do óleo, e a interface de evaporação é continuamente atualizada, o que maximiza o deslocamento do óleo no sistema de vácuo e a área de volatilização estática da água, de modo que a água no óleo seja rapidamente vaporizada e evaporada sob as condições de baixo calor, alto vácuo, grande superfície e alta velocidade de bombeamento e descarregada do sistema de vácuo.
A água e o gás descarregados da parte superior do separador a vácuo são gradualmente resfriados e desumidificados pelo sistema de resfriamento e, em seguida, descarregados no ar pela bomba de vácuo. O líquido de óleo seco após a vaporização a vácuo e desidratação no separador a vácuo é elevado da pressão negativa para a pressão positiva pela bomba de óleo e, após a filtragem fina, o óleo limpo é descarregado da saída de óleo, completando todo o processo de purificação de óleo.
7. Instalação e comissionamento do filtro de óleo:
1. Instalação Todas as peças do filtro de óleo foram ajustadas e testadas antes de sair da fábrica. Ao transportar para o local de uso, verifique se todas as peças estão intactas e se os fixadores estão soltos. (1) A máquina deve ser colocada em um terreno nivelado, com a entrada de óleo conectada ao dreno de óleo na parte inferior do tanque de óleo e a saída de óleo conectada à parte superior do tanque de óleo. (2) Como a máquina é móvel, o usuário não precisa projetar uma fundação de instalação separadamente, basta mover a máquina para um terreno plano perto do tanque de óleo. (3) A linha de alimentação deve ser capaz de suportar a corrente da máquina.
2. Depuração (1) Conecte os tubos de entrada e saída de óleo do equipamento para garantir que o caminho do óleo do tanque de óleo para a máquina esteja desobstruído. (2) Conecte o cabo de alimentação corretamente e certifique-se de que os tubos de entrada e saída de óleo estejam firmemente conectados, a sequência de fases da linha de alimentação esteja correta, a tensão da fonte de alimentação seja consistente com o equipamento e o sistema de controle eletrônico esteja no modo de espera. (3) Verifique se há algum fator que afete a operação do equipamento ao seu redor. Ligue a máquina somente após confirmar que ela está normal. (4) Operação de teste do equipamento: Feche a válvula de entrada de óleo, válvula de drenagem, válvula de infiltração de gás, válvula de lastro de gás, válvula de refluxo, válvula de amostragem e válvula de saída de óleo conectada ao mundo externo; abra as válvulas restantes, ligue a bomba de vácuo (o botão verde da bomba de vácuo no painel do gabinete de controle elétrico) e observe o visor do medidor de vácuo - o grau de vácuo aumentará lentamente. Após o medidor de vácuo indicar que o valor do grau de vácuo está estável, pare a bomba de vácuo (o botão vermelho da bomba de vácuo no painel do gabinete de controle elétrico) por 5 minutos. Durante este período, observe que o ponteiro do medidor de vácuo não deve cair mais do que 0,005 Mpa, caso contrário, a parte com vazamento deve ser eliminada. Se a bomba de vácuo não puder iniciar, significa que a sequência de fases da linha de alimentação está incorreta e a sequência de fases deve ser alterada.







1. O período de garantia do filtro de óleo a vácuo é de um ano (excluindo consumíveis). Durante o período de garantia, se houver problemas maiores com o equipamento, o fornecedor fornecerá três garantias. Quaisquer problemas anormais serão tratados gratuitamente pelo fornecedor. Se ocorrerem fora do período de garantia, o fornecedor fornecerá serviços técnicos gratuitos por toda a vida e cobrará apenas o custo dos acessórios.
2. O fornecedor garante que o equipamento fornecido atende aos requisitos de produção e operação confiável do usuário, sendo responsável pelo projeto, fabricação, testes, fornecimento, remessa, comissionamento no local e outros processos do equipamento;
3. Durante o período de garantia de qualidade prescrito, o fornecedor será responsável por quaisquer defeitos e falhas causados por defeitos no processo de projeto ou materiais, e assumirá total responsabilidade por quaisquer perdas causadas.
4. Após o equipamento ser colocado em operação, se ocorrer uma falha devido a questões de qualidade do produto e o fornecedor precisar de serviço no local, o fornecedor deverá responder dentro de 2 horas após receber a notificação por escrito do comprador e chegar ao local dentro de 72 horas após as duas partes concordarem com um horário.
Lista de ferramentas incluídas no equipamento
|
nome |
Especificações e modelos |
unidade |
quantidade |
Fabricante |
|
Mangueira reforçada com fio de aço PVC |
φ25 |
arroz |
10 |
Tubo de plástico Shandong |
|
Mangueira de amostragem |
φ8 |
raiz |
1 |
Tubo de plástico Shandong |
|
Almofada de borracha resistente a óleo |
Combinando com a máquina |
definir |
1 |
Chongqing Tongrui |
|
Tubo de vidro |
120 mm |
raiz |
3 |
Chongqing Tongrui |
|
Tubo de vidro |
270 mm |
raiz |
3 |
Chongqing Tongrui |
|
Acessórios para bombas de vácuo |
|
definir |
1 |
Xangai Nanguang |
|
Abraço |
Combinando com a máquina |
individual |
4 |
Chongqing Tongrui |
Descrição dos acessórios consumíveis
|
nome |
Especificação |
quantidade |
Material |
Referência do ciclo de substituição |
|
Pré-filtro |
Φ110*250mm*80μm |
1 conjunto |
Malha de esteira de aço inoxidável |
dezembro |
|
Filtro secundário |
Φ110*250mm*40μm |
1 conjunto |
Malha de esteira de aço inoxidável |
Junho a dezembro |
|
Filtro fino |
Φ150*300mm*10μm |
1 conjunto |
Filtro de polímero de aço inoxidável |
Abril a dezembro |
Nota: Os consumíveis do elemento filtrante podem ser limpos e reutilizados muitas vezes. Sua vida útil específica varia dependendo do teor de impurezas do próprio óleo e da frequência de uso. O gerenciamento diário de manutenção também afeta a vida útil do elemento filtrante.
