Filtro de óleo a vácuo de estágio único ZJB/ZJB-T
Faixa de aplicação do produto：
O filtro de óleo a vácuo de estágio único da série TR/Tongrui ZJB é adequado para usinas de energia, estações de energia, empresas de energia, indústria de subestações, ferrovias, petroquímica, metalurgia e outros campos. É o equipamento para departamentos de energia e empresas industriais e de mineração para lidar com óleo de transformador não qualificado, óleo de indutor mútuo, óleo de comutação e outros óleos isolantes, e também é o equipamento para lubrificação a vácuo de equipamentos de energia.
Detalhes do produto：
1. A tecnologia de evaporação instantânea tridimensional e a tecnologia micro-G são adotadas, e os elementos da torre de evaporação instantânea de aço inoxidável podem separar rapidamente a água e o gás no óleo, e o sistema não requer manutenção por toda a vida.
2. A tecnologia combina filtragem de malha com adsorção de polímero, adota elemento filtrante, tem grande capacidade de retenção de sujeira, criptografia passo a passo e filtragem em vários estágios.
3. Sistema de aquecimento confiável e projeto de tubulação otimizado para garantir que não haja "zona morta de óleo"
4. Controle automático de nível de líquido infravermelho duplo, equilíbrio automático de entrada e saída de óleo, realizando separação homem-máquina
5. Esta máquina pode realizar enchimento de óleo a vácuo e secagem a vácuo em equipamentos de energia isolante, como transformadores.
6. Esta máquina tem as funções de enchimento de óleo a vácuo e tratamento ativo no local de qualquer tipo de óleo de transformador.
7. Esta máquina possui um dispositivo de proteção elétrica automática de intertravamento três em um (proteção de sequência de fase, proteção contra sobrecarga, proteção contra sobretensão) e adota a bomba de óleo especial da nossa empresa, que é silenciosa e atende aos altos padrões.
8. Esta máquina pode ser usada independentemente ou em conjunto com o sistema de óleo (máquina BZ) para remover ácido, descolorir, reduzir a perda dielétrica e o valor ácido, melhorando ainda mais a resistência do isolamento do óleo.
Parâmetros do produto:
Nome do indicador | unidade | Filtro de óleo a vácuo Tongrui TR/ZJB-20T |
fluxo | E/A | 1200 |
Vácuo de trabalho | MPa | -0,06 ～ -0,095 |
pressão do trabalho | MPa | ≤0,4 |
Faixa de controle de temperatura constante | ℃ | 10 ～ 100 |
fonte de energia |
| Trifásico 50HZ 380V |
Ruído de trabalho | dB（A） | 80 |
Potência de aquecimento elétrico | KW | 15 |
Potência elétrica total | KW | 16,5 |
Diâmetro de entrada (saída) | Milímetros | φ25 |
Peso fechado | Kg | 230kg |
Índice de óleo após tratamento (após circulação)
Nome do indicador | unidade | Filtro de óleo a vácuo Tongrui TR/ZJB-20T |
Tensão de ruptura do óleo | KV | 65 |
Teor de água no óleo | PPM | 5~8 |
Teor de gás no óleo | % | ≤0,1 |
Tamanho de partícula de impureza | μm | 5 |

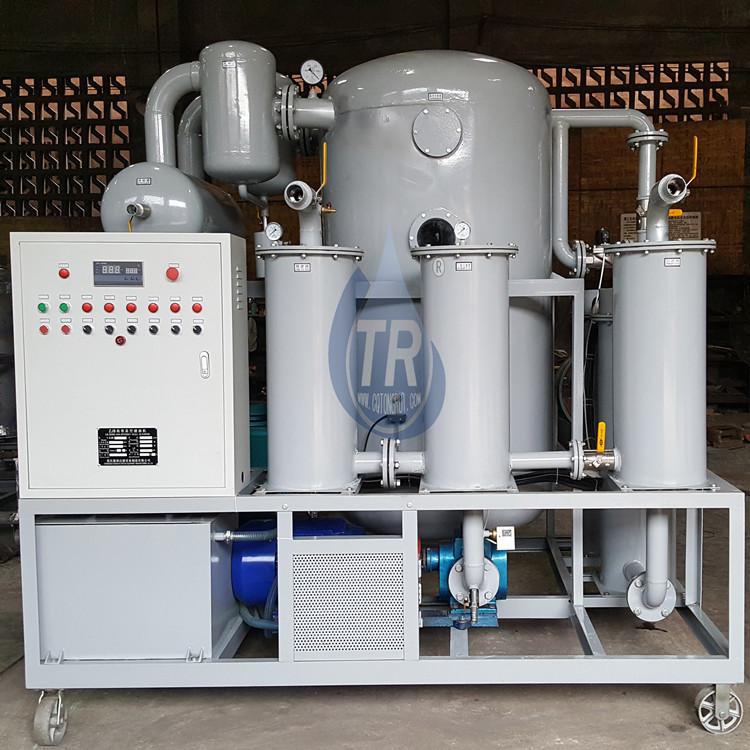

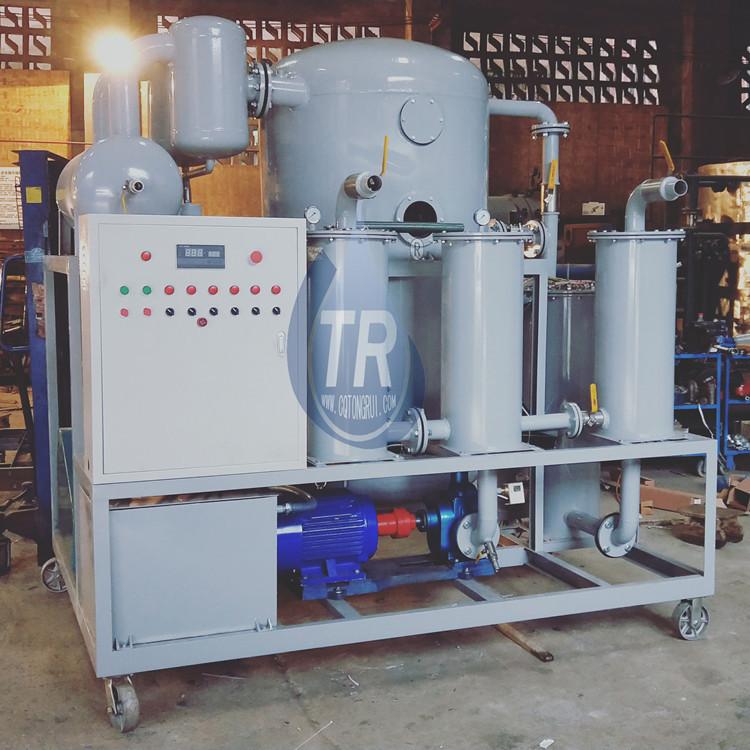

Compartilhamento de fotos de produtos:
princípio de trabalho:
Quando o filtro de óleo está funcionando, o óleo entra no filtro primário através da entrada sob a ação da diferença de pressão interna e externa, e grandes partículas de impurezas são filtradas. Após o aquecimento infravermelho de vários estágios, o óleo entra no separador de vácuo personalizado especial, onde primeiro forma uma névoa e depois um filme, expandindo sua área de contato no vácuo para centenas de vezes o original. A água no óleo é rapidamente vaporizada sob as condições de alto calor, alto vácuo, grande superfície e alta velocidade de bombeamento e descarregada pelo sistema de vácuo. O vapor de água descarregado da parte superior do separador de vácuo é primeiro resfriado e desumidificado pelo condensador e, em seguida, entra no refrigerador para resfriamento novamente. A água condensada entra no tanque de armazenamento de água e é descarregada. O gás após duas condensações e desumidificações é finalmente descarregado no ar pela bomba de vácuo.
O líquido de óleo seco após a vaporização a vácuo e desidratação no separador a vácuo é elevado da pressão negativa para a pressão positiva pela bomba de óleo. Após a filtragem, o óleo limpo é descarregado da saída de óleo, completando todo o processo de purificação de óleo.
Sobre a entrega:
Tipo padrão: Em estoque, enviado dentro de 1 dia útil após o recebimento do pagamento; tipos especiais, como tipo à prova de explosão, tipo de aquecimento, tipo fechado, etc., enviados dentro de três dias úteis após o recebimento do pagamento.
Acessórios relacionados: O equipamento é entregue com um conjunto de acessórios gratuitamente (incluindo braçadeiras, tubos de vidro, almofadas de borracha resistentes a óleo e mangueiras reforçadas com fio de aço PVC, de 5 metros cada para entrada e saída);
Descrição da taxa de envio: O fabricante é responsável pela taxa de envio nacional e entrega as mercadorias na sua porta;
Método de embalagem: embalagem em caixa de madeira de bambu;
Imposto Incluindo Notas: Incluindo 13% de IVA;
Garantia de qualidade: O período de garantia deste produto é de 12 meses após a inicialização;
Serviço técnico: Durante o período de garantia, todos os problemas de equipamento (não humanos) serão reparados gratuitamente pelo fabricante, e todos os acessórios danificados não humanos serão reparados gratuitamente (exceto consumíveis)
Manutenção de falhas de equipamentos:
Conforme mencionado anteriormente, o equipamento é projetado para desligar se houver uma falha ou se não estiver operando corretamente. Antes de assumir uma falha grave, verifique os seguintes pontos:
1. Se a conexão da fonte de alimentação está correta;
2. Se a conexão da entrada e saída do tubo de óleo está correta e se a válvula de esfera correspondente no equipamento elétrico foi aberta;
3. Se as válvulas de esfera do equipamento de filtro de óleo foram operadas de acordo com as condições operacionais exigidas;
4. A direção da bomba está correta?
