1. Aplicación y principio de funcionamiento
El removedor de piedras por gravedad tipo succión se utiliza principalmente en plantas de procesamiento de granos para separar impurezas como piedras que tienen una gravedad específica más alta que el grano de trigo y arroz, y también se puede utilizar para separar impurezas de otros granos.
Esta máquina aprovecha las diferentes propiedades físicas del grano y las piedras de hombro, en términos de gravedad específica y velocidad de suspensión, para facilitar su clasificación mediante el flujo de aire que pasa a través de los espacios entre las partículas de grano. Las impurezas pesadas, como las piedras de hombro en la capa inferior, se desplazan hacia el extremo de descarga de piedras gracias a la acción de la placa de criba de extracción de piedras, que realiza un movimiento alternativo inclinado direccional. Los granos que flotan en la capa superior fluyen hacia el extremo de descarga por su propio peso, separando así las piedras de hombro del grano.
2. Estructura y rendimiento

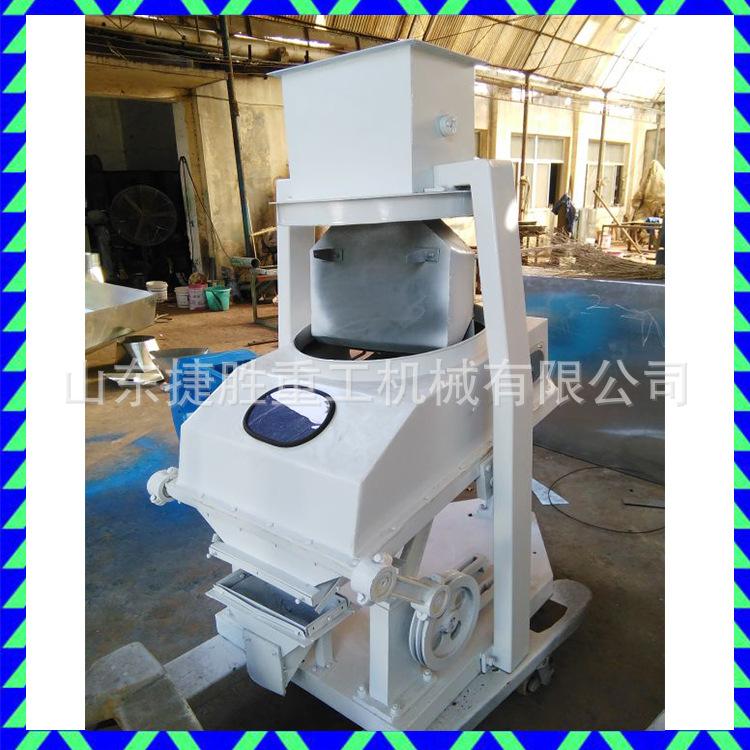

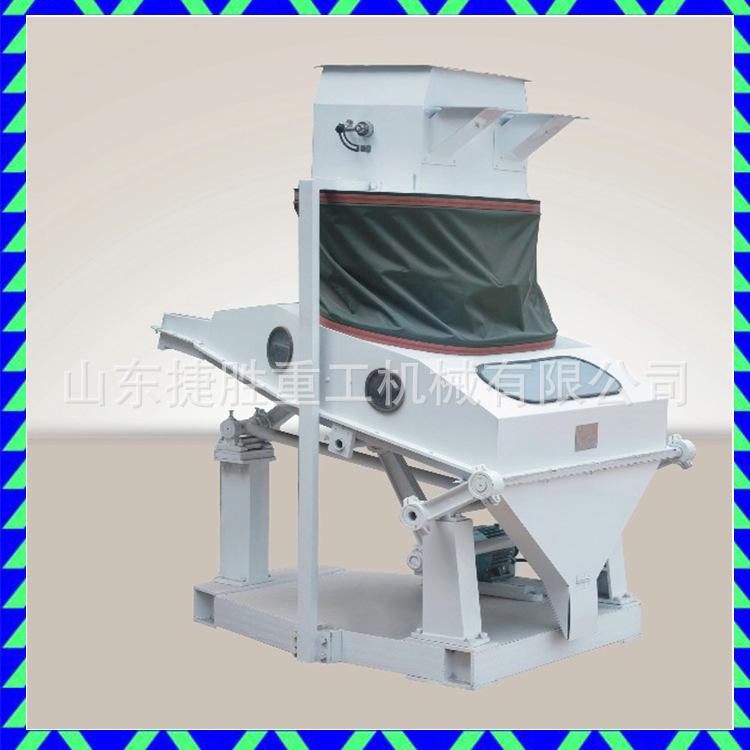

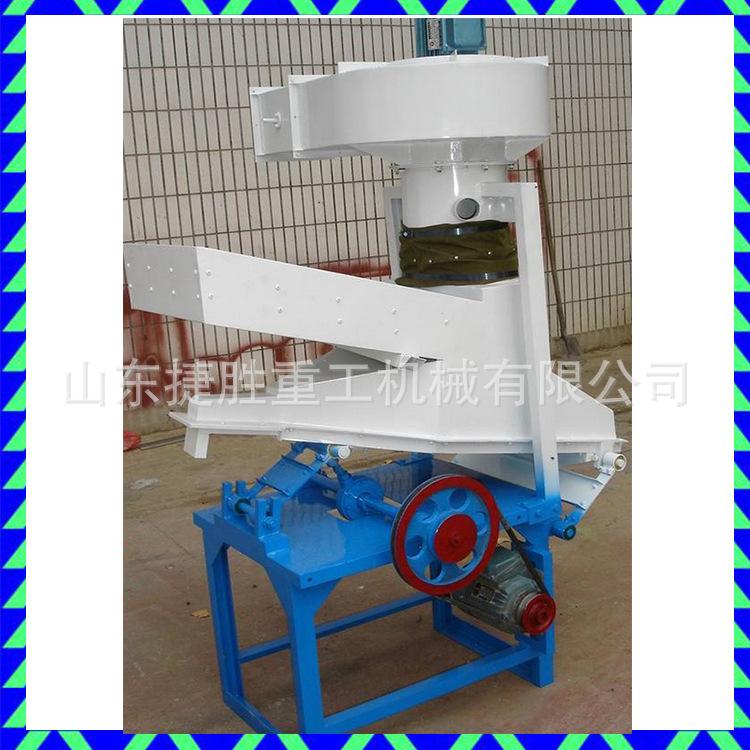

Este tipo de máquina de extracción de piedras consta de un dispositivo de succión de alimentación, una tolva de almacenamiento, una campana de succión, un cuerpo de tamiz, una transmisión excéntrica, un mecanismo de sacudida, un marco, etc. (Ver Figura 1)
El mecanismo de vibración reciprocante de esta máquina utiliza cojinetes de goma en las articulaciones. No hay espacio entre los cojinetes de goma, el eje ni el orificio, y la elasticidad de los cojinetes de goma se aprovecha para girar y oscilar. Los cojinetes de goma son duraderos y absorben las vibraciones. La máquina se mueve con suavidad, firmeza y fiabilidad, con bajas vibraciones y ruido.
|
|
TQSX150 |
TQSX125 |
TQSX100 |
TQSX85 |
|
Producción (toneladas/hora) |
7—10 |
6—8 |
1.15—7 |
4—6 |
|
Velocidad del husillo (rpm) |
450—480 |
450—480 |
450—480 |
450—480 |
|
Excentricidad (mm) |
5 |
5 |
5 |
5 |
|
Ángulo horizontal de la placa de la pantalla de eliminación de piedras (grados) |
9—13 |
9—13 |
10—14 |
10—14 |
|
Tamaño de trabajo de la pantalla de eliminación de piedras (Largo x Ancho) mm |
1685×1540 |
1260×1200 |
1175×950 |
1175×800 |
|
Tamaño de trabajo de la placa de pantalla (Largo x Ancho) mm |
160×45 |
160×45 |
160×45 |
160×45 |
|
Volumen de succión de aire (m3/hora) |
9000—9500 |
4800—5100 |
3800—4100 |
3200—3400 |
|
Presión Estática (mmH2O) |
40—50 |
40—50 |
40—50 |
40—50 |
|
Ángulo de inclinación horizontal del joystick (grados) |
35 ± 1,5 |
35 ± 1,5 |
35 ± 1,5 |
35 ± 1,5 |
|
Potencia equipada (kW) |
1.5 |
1.1 |
0,75 |
0,75 |
|
Dimensiones (Largo × Ancho × Alto) mm |
2080×1620×2365 |
1615×1375×1810 |
1515×1125×1810 |
1515×975×1810 |
|
Peso del equipo (kg) |
580 |
450 |
380 |
350 |
|
Modelo de ventilador centrífugo (referencia) |
4—72—11 N04. |
4—72—11 N04A |
4—72—11 N04A |
4—72—11 N03.6A |
