Fornecimento de plugue rápido conector de cobre reto conector de rosca externa de plugue rápido para PC
Preço por unidade incluindo frete para o Brasil
Quantidade
Produto selecionado
Especificações do produto
Marca
Other
Material
Copper
Marca
Other
Material
Copper
Marca
Other
Material
Copper
Detalhes do produto
O texto nas imagens pode ser traduzido

Âmbito de aplicação:Conectores rápidos para conectar ferramentas pneumáticas, como tubos de ar, compressores de ar, retificadoras, furadeiras pneumáticas, chaves de impacto, parafusadeiras pneumáticas, etc.



○Simples e flexível, com vários tipos para atender a qualquer necessidade de tubulação.



○Após a instalação, o corpo do tubo de plástico também pode ser girado à vontade.



○O anel de liberação adota um design oval, o que torna a desmontagem mais prática e econômica.



○Todas as roscas cônicas dos tubos são pré-revestidas com cola anti-vazamento de politetrafluoroetileno, com bom desempenho de vedação.

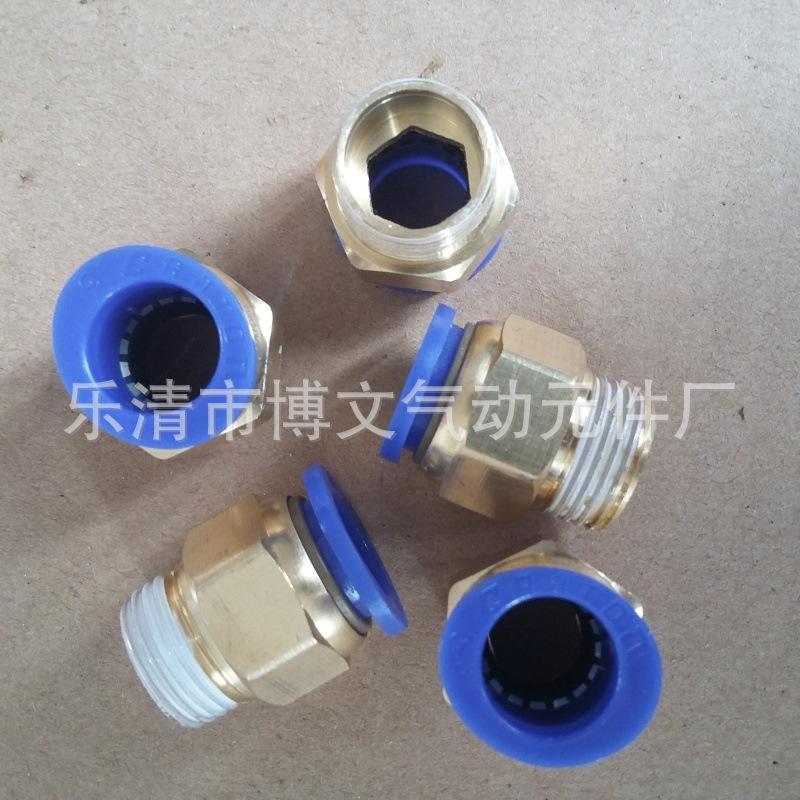

 20160411_112133

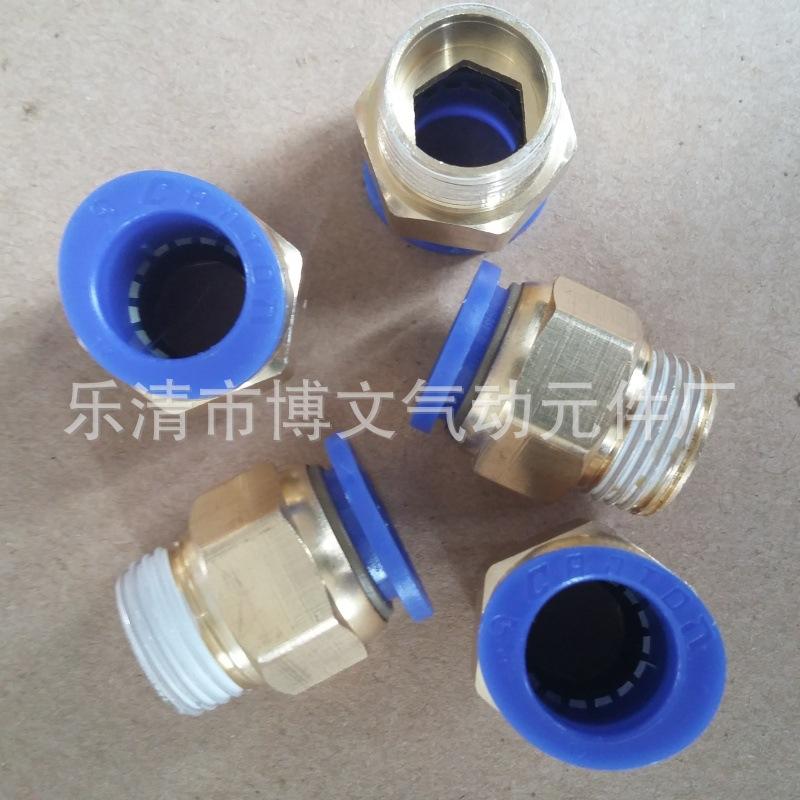

20160411_112151

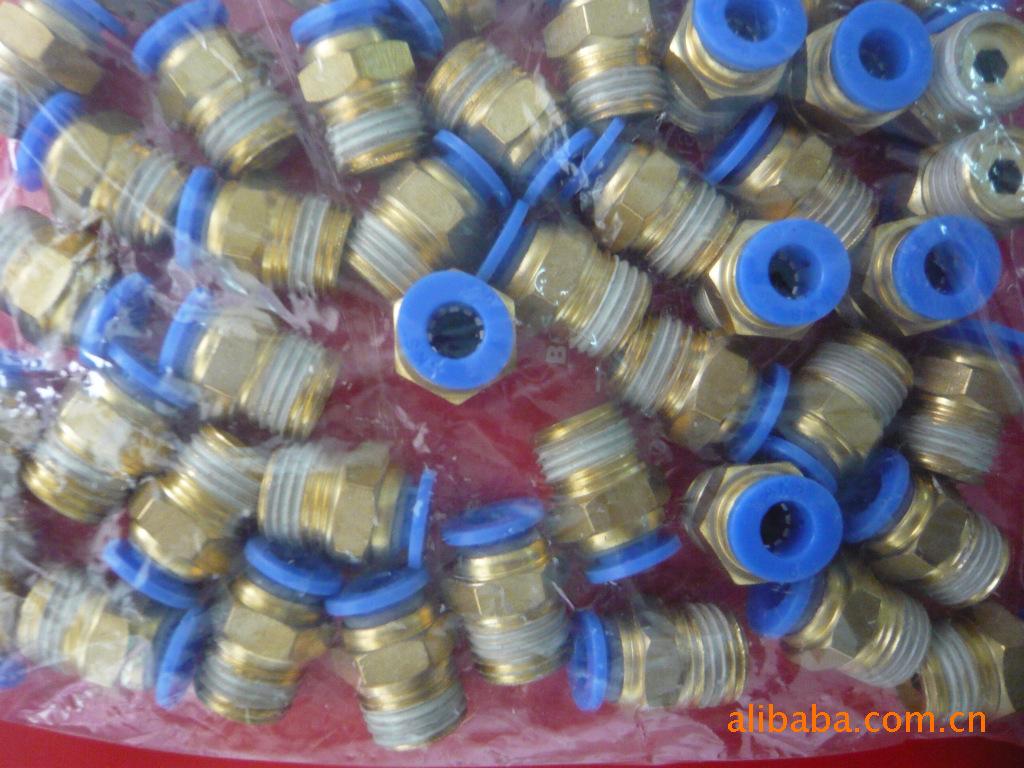

20160411_112211

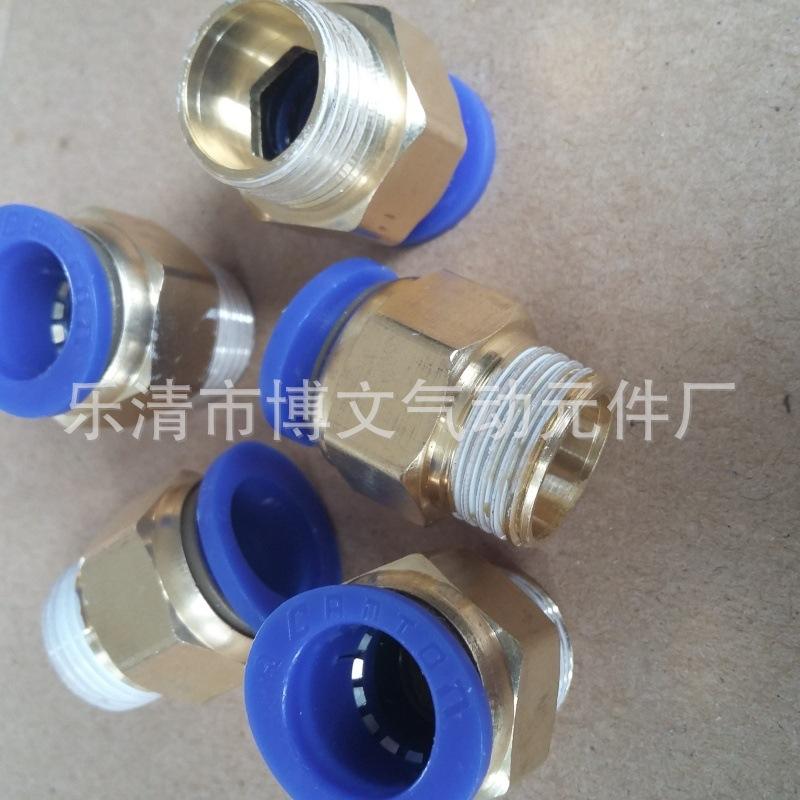

20160411_112210

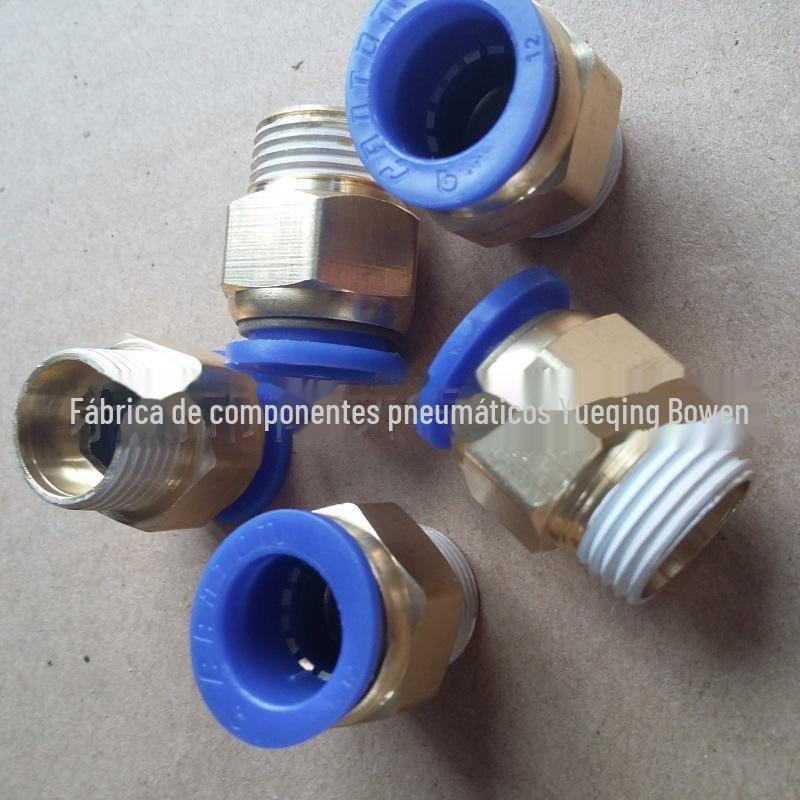

20160411_112126

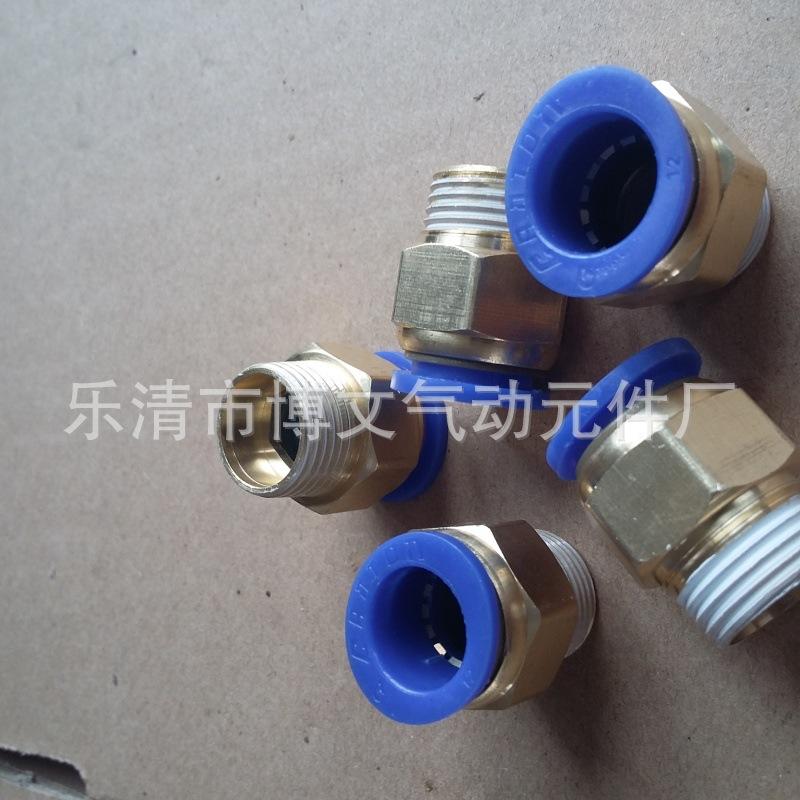

20160411_112123

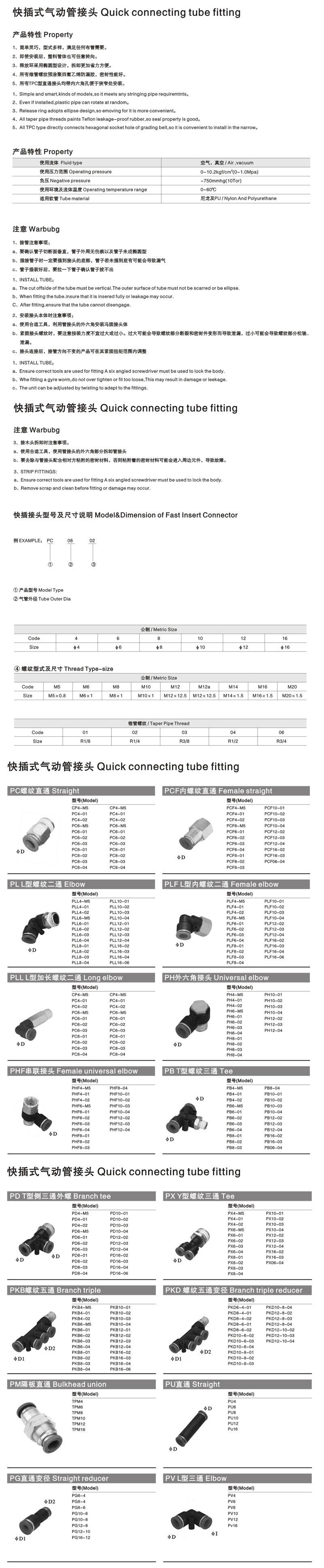

@Especificações do produto@



Categorias de ProdutosNome do ProdutoEspecificaçãomodelounidadeObservação
Acessórios pneumáticosConector rápido retoΦ4-M5EPC4-M5individuallatão niquelado
Φ4-1/8EPC4-01individual
Φ4-1/4EPC4-02individual
Φ4-3/8EPC4-03individual
Φ6-M5EPC6-M5individual
Φ6-1/8EPC6-01individual
Φ6-1/4EPC6-02individual
Φ6-3/8EPC6-03individual
Φ6-1/2EPC6-04individual
Φ8-1/8EPC8-01individual
Φ8-1/4EPC8-02individual
Φ8-3/8EPC8-03individual
Φ8-1/2EPC8-04individual
Φ10-1/8EPC10-01individual
Φ10-1/4EPC10-02individual
Φ10-3/8EPC10-03individual
Φ10-1/2EPC10-04individual
Φ12-1/8EPC12-01individual
Φ12-1/4EPC12-02individual
Φ12-3/8EPC12-03individual
Φ12-1/2EPC12-04individual
Φ14-1/2EPC14-04individual
Φ16-1/4EPC16-02individual
Φ16-3/8EPC16-03individual
Φ16-1/2EPC16-04individual
Φ16-3/4EPC16-06individual



@Tabela de referência de tamanho@



Diâmetro externo da extremidade do tubo de ar (sistema métrico) (mm)
código46810121416
diâmetroΦ4Φ6Φ8Φ10Φ12Φ14Φ16



Tipo e tamanho da ponta da rosca Rosca padrão métrica
códigoM5M6M8M10M12M14M16M18M20
tamanhoM5*0,8M6*1M8*1,25M10*1,5M12*1,75M14*2M16*2M18*2,5M20*2,5



Rosca em polegada (GFio55Rosca de tubo de vedação cilíndrica não roscada)
código0102030406
tamanhoG1/8"G1/4"Sol3/8"G1/2"G3/4"
chamar1 ponto dente2Dentes3Dentes4Dentes6Dentes



@Parâmetros técnicos@



usar fluidoAr (sem outros gases e líquidos)
Usar faixa de pressão0~150 PSI

0~10,2Kgf/cm2

(0~1,0 Mpa)

Pressão negativa-29,5 pol Hg

-750 mmHg

(-750 Torr)

Faixa de temperatura operacional32~140°F0~60℃
