Introdução do produto do sistema de comunicação de vazamento:

meuSistema de comunicação com vazamentoÉ um sistema de comunicação rádio móvel especialmente utilizado em ambientes subterrâneos como minas, túneis, projetos de defesa aérea civil, etc. Suas características são a transmissão de sinal clara, precisa, segura e confiável.O sistema inclui principalmente estações base, máquinas de troca, vazamentos de cabos e várias máquinas portáteis. Ele pode realizar diálogo direto entre o comando e o pessoal de programação e locomotivas, pessoal de manutenção e equipe do local de trabalho; todas as máquinas portáteis podem ligar umas para as outras por meio da estação base; elas também podem se conectar à rede telefônica com fio no solo para atingir o propósito do artesanato e a chamada telefônica geral do poço. As instruções e informações relevantes do subsolo podem ser comunicadas a tempo, o que é de grande importância para o gerenciamento de minas para melhorar a produtividade do trabalho.

Aplicação do produto do sistema de comunicação de vazamento:

1. Usado para despacho de locomotivas em minasVazamentoPassarRede de engenharia de sistemas de comunicação:

Este sistema é uma combinação de equipamentos de comunicação utilizados para comunicação subterrânea e comando de operação de locomotivas em túneis. Ele pode transmitir sinais de voz de forma excelente. Com este equipamento instalado, o pessoal da estação de despacho de locomotivas pode despachar e comandar locomotivas de forma flexível e rápida a qualquer momento; os maquinistas de locomotivas também podem informar prontamente o status da locomotiva e sua localização para a estação de expedição; garantindo assim a operação estável e segura da locomotiva. Os componentes que suportam este sistema são todos equipamentos intrinsecamente seguros para mineração, podendo ser utilizados em ambientes com pó de carvão e gases explosivos (túneis de minas). O sistema consiste em três partes: uma estação base (incluindo uma estação base, uma máquina de junção, uma fonte de alimentação com tensão estabilizada e um telefone celular à prova de explosão), um cabo de transmissão de sinal (incluindo um cabo de vazamento e um cabo bidirecional). amplificador de relé) e um dispositivo portátil. A distância da chamada da estação base até a estação móvel: linha única15km; a distância total com ramais pode chegar a 25km. Todos os equipamentos da estação terrestre podem ser colocados na mesa da sala de despacho da mina, podendo funcionar com alimentação de iluminação CA 127V50Hz.

2. Ligação em rede do sistema de comunicação de vazamento de minas para verificação de ponto homem-carro em eixo inclinado e manutenção de eixo vertical:

Este sistema é um dispositivo de comunicação que permite ao pessoal da sala de máquinas acima do poço se comunicar com o pessoal de manutenção da locomotiva de eixo inclinado ou do tanque suspenso de eixo vertical. Ele pode transmitir com eficácia sinais de voz e pontos, de modo que o pessoal relevante acima do poço e o pessoal no eixo inclinado e no eixo vertical possam estabelecer contato próximo. O sistema consiste em uma estação base na sala de máquinas, uma fonte de alimentação com tensão estabilizada, um cabo de fuga colocado no poço e um dispositivo portátil transportado pelo pessoal. Os sinais de voz e pontos recebidos pela estação base são enviados pelo alto-falante do microfone fora da máquina.Mesmo em um ambiente com ruído de 85dB, você ainda pode falar ou fazer contato com o dispositivo portátil. (A estação base tem a função de memorizar e exibir a quantidade de vezes que você faz contato). Os equipamentos que suportam este sistema podem ser utilizados em minas com pó de carvão e gases explosivos. A instalação deste conjunto de equipamentos pode garantir o trabalho seguro e confiável do pessoal de eixo inclinado e do pessoal de manutenção de eixo vertical. A estação base e a fonte de alimentação com tensão estabilizada são colocadas na mesa da sala de máquinas, usando energia de iluminação de 127 Vca.

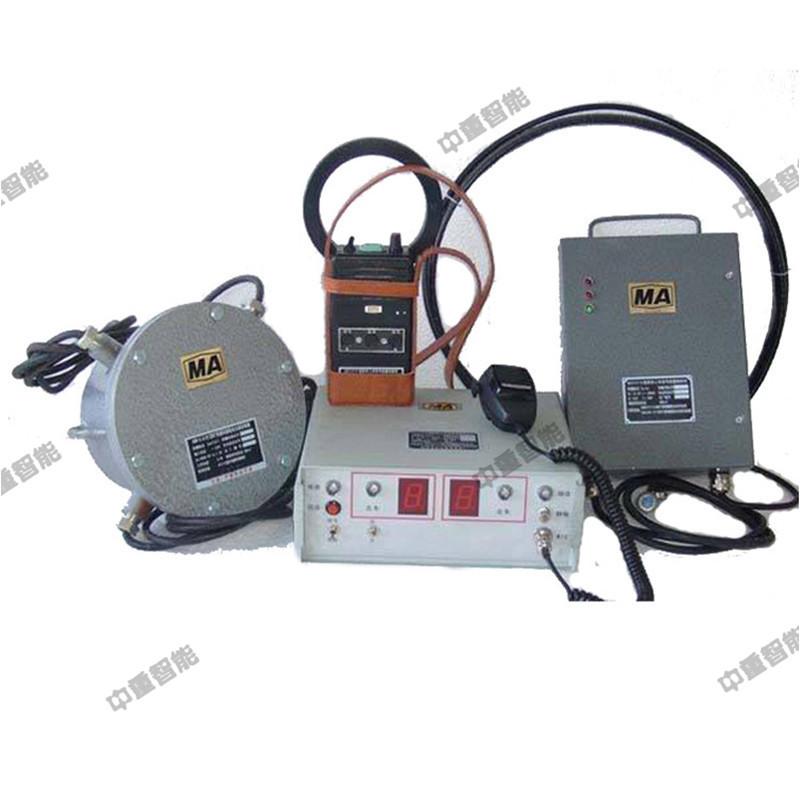

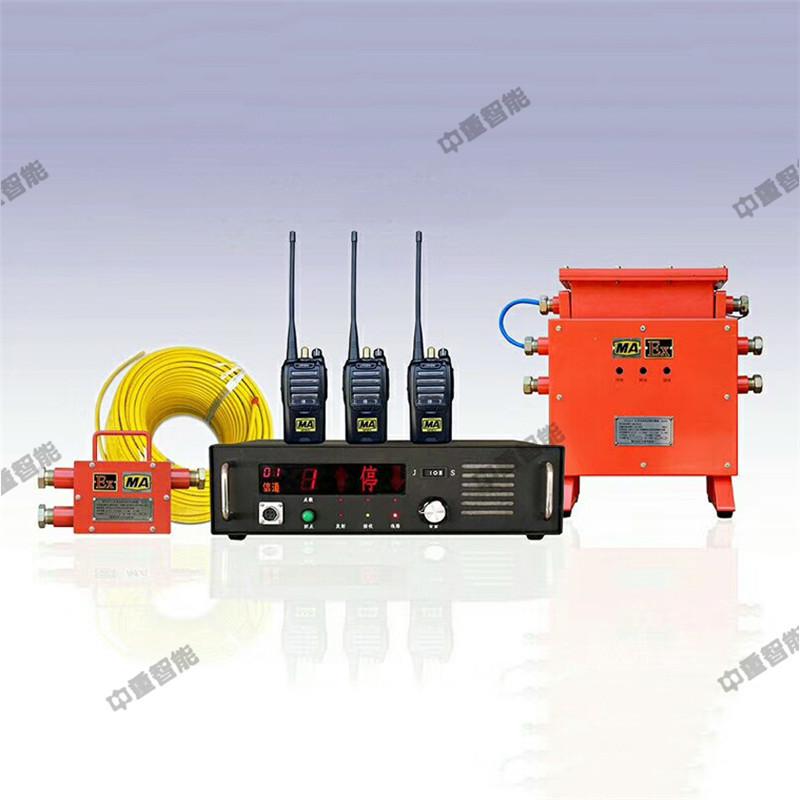

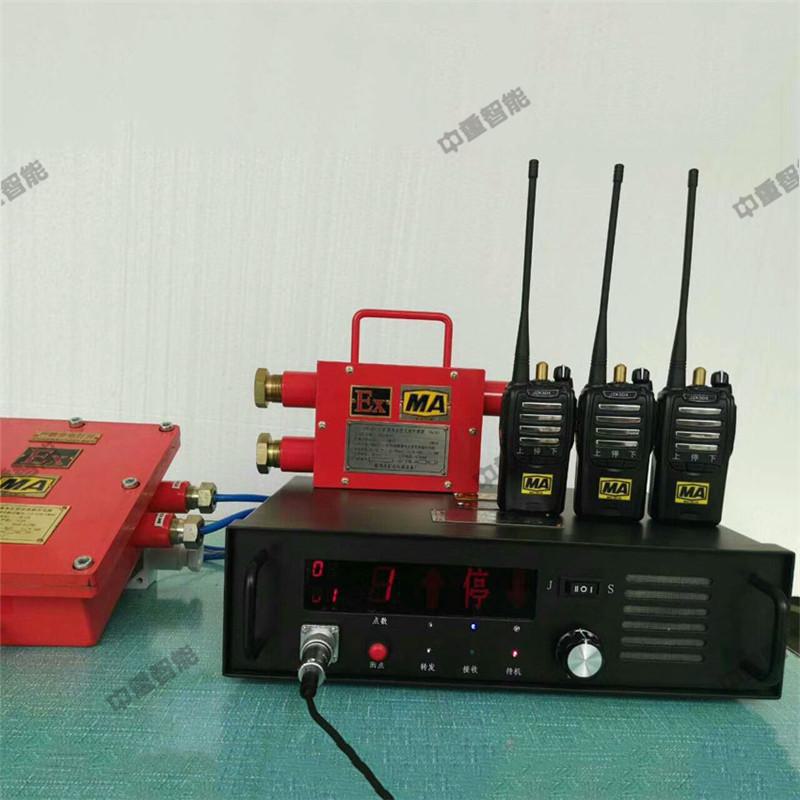

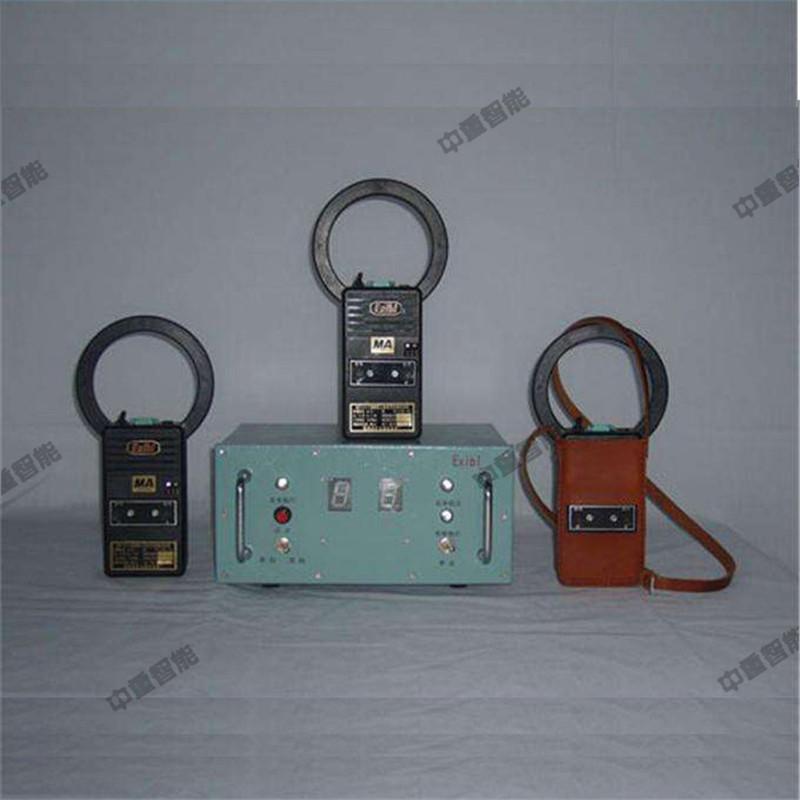

Composição do produto do sistema de comunicação de vazamento:

1. Máquina tandem

A unidade tandem é uma extensão do sistema de comunicação de vazamento. Esta unidade é usada em conjunto com equipamentos associados para obter tandem de RF entre a porta da antena da estação base e os cabos de vazamento de quatro vias.

2. Base

A estação base é a unidade principal do sistema de comunicação de vazamento e é operada pelo pessoal de plantão.(Portátil) Conversa bidirecional e transferência de conversa entre escravos. Também é possível conectar a estação de rádio com fio no poço com a estação de rádio subterrânea através da máquina tandem para obter conversação bidirecional.

3. Fonte de alimentação à prova de explosão

A fonte de alimentação está equipada com proteção contra curto-circuito e sobrecorrente.

4. Cabo com vazamento

Este sistema usaO cabo com vazamento com estrutura "enrolada enrolada" tem bom desempenho e alta confiabilidade e pode transmitir e irradiar sinais de radiofrequência. Na pista, a intensidade do sinal de ondas de rádio gerada é 15dB maior que a dos cabos comuns com vazamento e tem boa cobertura lateral. Em termos de efeito ofuscante, é melhor que outros cabos similares.

5. Celular

Dispositivos portáteis são equipados para trabalhadores móveis no subsolo. No túnel, no âmbito do canal de transmissão de vazamento, eles podem se comunicar com a estação base; através da operação da equipe da estação base, eles podem se comunicar com o telefone com fio no poço; eles também podem se comunicar entre si através da estação base.

6. Amplificador bidirecional

O amplificador repetidor bidirecional é um dispositivo de suporte para o sistema de comunicação de vazamento. Sua função é amplificar o sinal de radiofrequência para compensar a perda de transmissão do sinal causada pelo vazamento do cabo.O sinal transmitido entre o aparelho (A) e o aparelho (B) é amplificado em ambas as direções (A→B)(B→A). Possui características de ampla faixa dinâmica, controle ALC e baixo ruído. O amplificador é dividido em dois tipos: duas portas e três portas. O tipo de três portas é usado para ramificar o cabo com vazamento. O amplificador possui um atenuador de vários estágios para compensar a perda de transmissão de cabos curtos de diferentes tamanhos.
