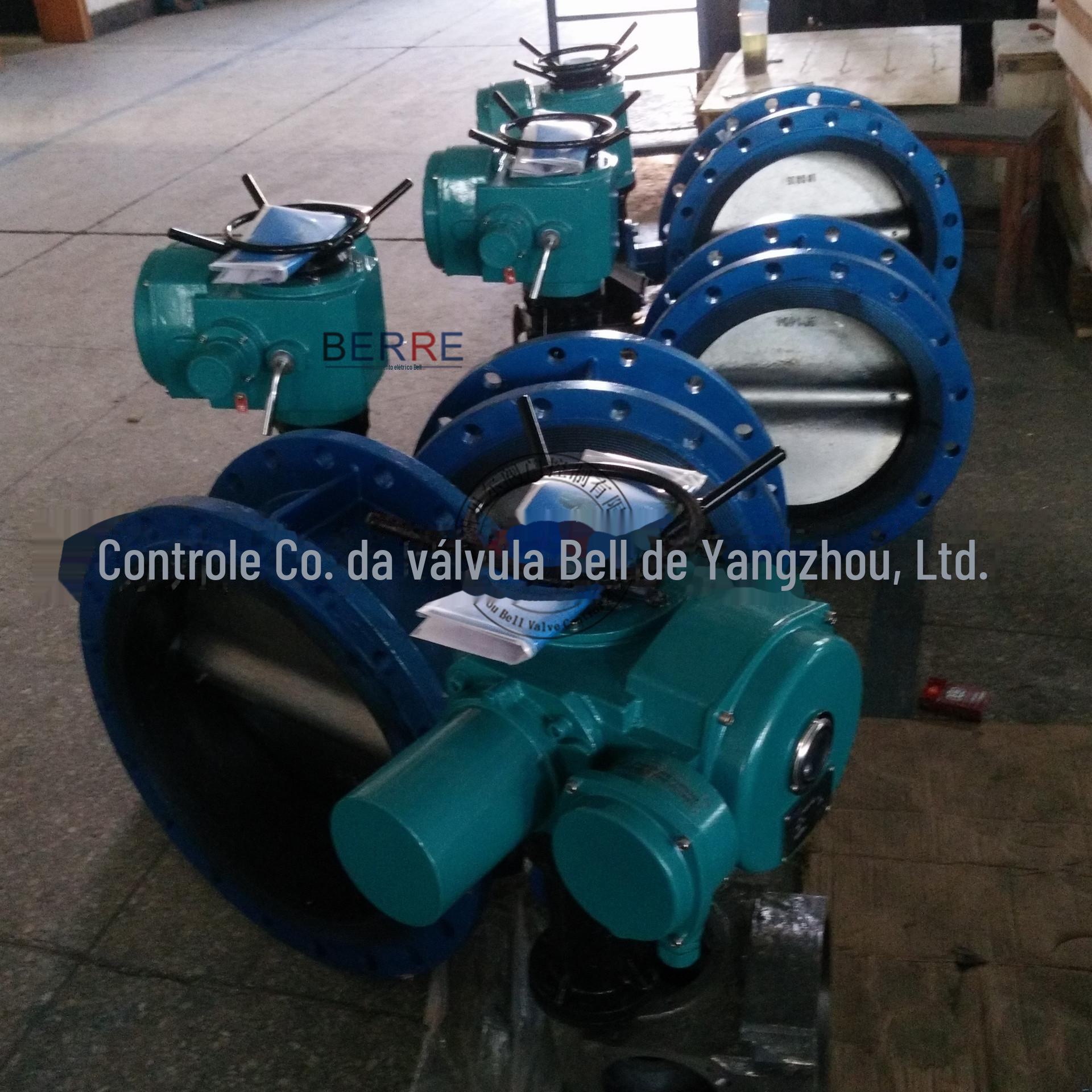

um,Válvula borboleta elétrica de vedação macia de borracha bidirecional D941XCaracterísticas estruturais:
1. Design razoável, estrutura compacta, fácil de montar e desmontar e conveniente para manutenção.
2. A estrutura do revestimento de borracha é adotada para reduzir o atrito do anel de vedação e prolongar a vida útil da válvula.
3. A placa da válvula adota uma estrutura em forma de T e a superfície de vedação é uma vedação linear.
4. Selado, sem vazamento.
5. Substitua o anel de vedação da placa da válvula, o anel de vedação, a placa borboleta, o eixo e outros materiais para se adequar a uma variedade de meios e temperaturas diferentes
dois,Válvula borboleta elétrica de vedação macia de borracha bidirecional D941XMateriais para as principais partes do corpo da válvula:
Nome da peça | Material |
Corpo da válvula | Ferro fundido cinzento, ferro dúctil, aço carbono, aço inoxidável |
Placa da válvula | Ferro fundido cinzento, ferro dúctil, aço carbono, aço inoxidável |
Eixo da válvula | Aço inoxidável, aço carbono |
Sede da válvula | borracha |
Selagem | Anel-O |
três,Válvula borboleta elétrica de vedação macia de borracha bidirecional D941XPrincipais especificações de desempenho:
Diâmetro nominal DN (mm) | 50~3000 | |
Nível de pressão nominal PN (MPa) | 0,6~1,0~ 1,6 | |
pressão de teste Ps (MPa) | Selagem | 1,1×PN |
Força | 1,5×PN | |
Pressão de trabalho (MPa) | ≤1,0×PN | |
Temperatura média (℃) | -23~+121 | |
Mídia aplicável | Fale sobre água, esgoto, água do mar, gás, etc. |
Quatro,Válvula borboleta elétrica de vedação macia de borracha bidirecional D941XPadrões de desempenho do produto:
1 A agência de execução elétrica atende ao padrão GB/T12222/12223 "Dispositivo elétrico de válvula".
2. Em conformidade com o padrão GB4208 "Grau de proteção de gabinete IP".
3 Cumpra com a norma GB12238-89 "General Valve Frank e as diferentes válvulas borboleta".
4. Cumpra com a norma GB/T13927-92 "Teste geral de pressão de válvula".
5. Cumpra com a norma GB2555 "Dimensões de flange de válvulas".
6. Em conformidade com os Requisitos Técnicos GB12227 para Válvulas de Ferro Dúctil para Válvulas de Uso Geral.
7. Cumpra com a norma GB1047 "Diâmetro nominal das válvulas".
