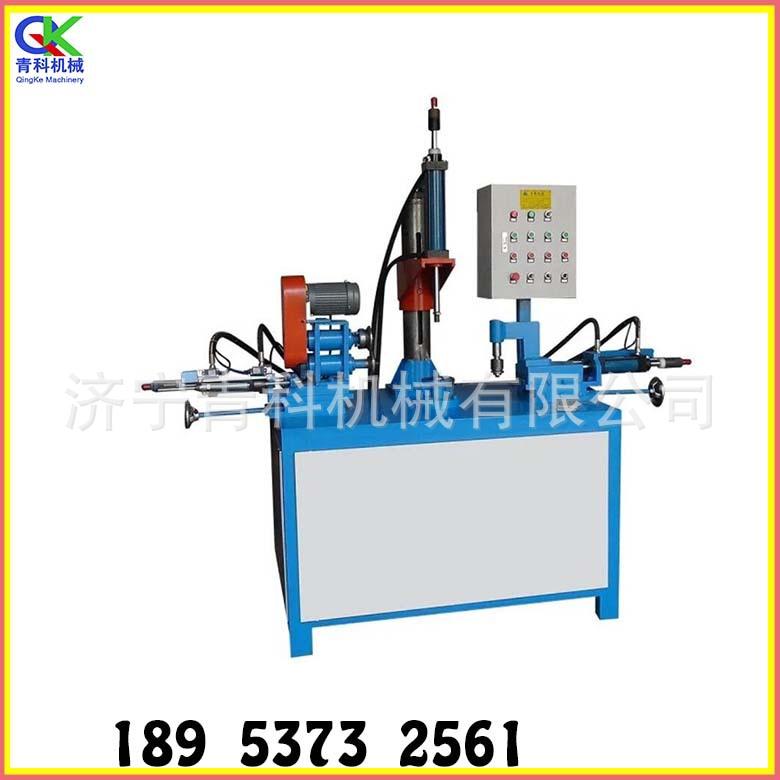

1. Características de desempenho

1O eixo principal da máquina de ondulação é acionado por um motor de freio, e a resposta de partida e parada é rápida e precisa, o que reduz o tempo de carga e descarga das peças de trabalho.
2Os suportes de ferramentas de aparar e enrolar são dispostos horizontalmente. A posição longitudinal da roda de corte e da roda de enrolar pode ser ajustada manualmente para a altura necessária; de acordo com os diferentes diâmetros da peça de trabalho, a posição fixa frontal e traseira de todo o suporte de ferramenta instalado no slide pode ser ajustada manualmente.
3, a estrutura de suporte da matriz é fixada em uma única coluna. De acordo com as diferentes alturas dos produtos de ondulação, a posição de elevação da estrutura de suporte pode ser ajustada pelo volante na parte superior da coluna.
4Os dois porta-ferramentas de conformação são acionados por cilindros hidráulicos para se moverem para frente e para trás. Um interruptor de deslocamento é instalado no porta-ferramentas para controlar a quantidade de avanço da roda de matriz de conformação.
5A velocidade de trabalho do cilindro hidráulico pode ser ajustada pela válvula de aceleração, o curso operacional pode ser ajustado pela posição de trava da porca traseira do cilindro hidráulico e a pressão de trabalho pode ser ajustada pela bomba variável.
6, durante a depuraçãoCLPA tela sensível ao toque controla o movimento único de cada mecanismo, substituindo os complicados interruptores de conversão externos. É fácil de operar, os dados são intuitivos e visíveis, e economiza tempo para ajustar a máquina.
7Ao executar operações de ciclo de aparar e ondular em lote, você precisa pressionar os botões de início em ambos os lados com as duas mãos ao mesmo tempo, e a máquina de ondulação pode concluir automaticamente um processo de operação. O fator de segurança é dobrado.
dois,Escopo de aplicação:

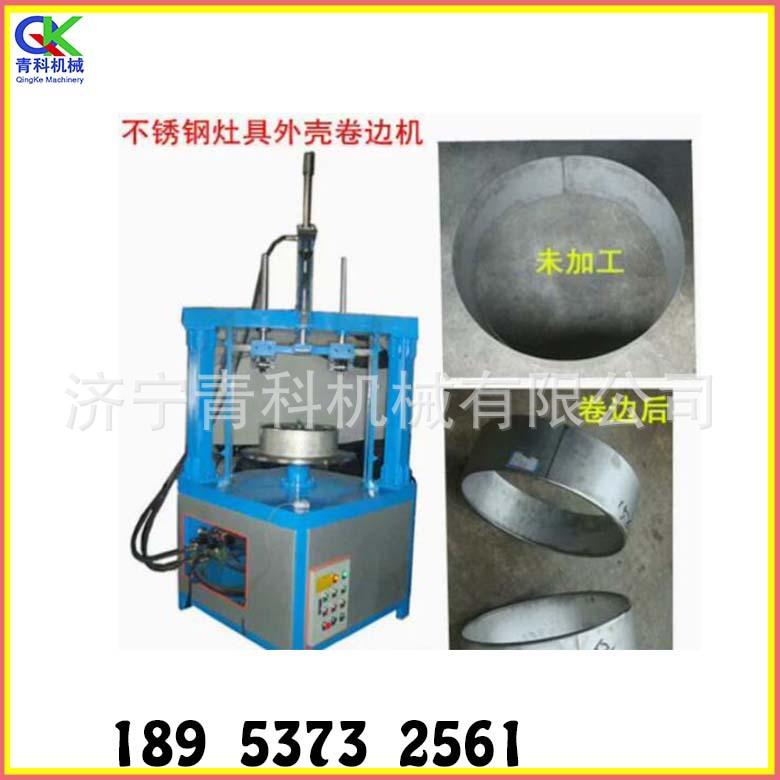

É adequado para a conformação de produtos metálicos redondos por processos como flashing, chanfradura, prensagem, ondulação, bainha e prensagem de nervuras côncavas e convexas.

três、Capacidade de processamento e parâmetros técnicos:

1Espessura da parede da peça de trabalho:≤2,0 mm

2, Altura da peça de trabalho:≤300 mm

3, Diâmetro da peça de trabalho:≤600 mm

4, Forma da superfície de formação da peça de trabalho: redonda

5, Processamento de formas: aparar, enrolar, rebarbar, prensagem de nervuras, prensagem de bordas, encolhimento, etc., dois processos podem ser concluídos de forma independente ou automática em sequência.

6, Motor de freio:3,7 kW

7Motor da bomba de óleo:2,2 kW

8Peso total da máquina: aprox.450Kg

9, Diferentes porta-ferramentas podem ser configurados de acordo com diferentes processos de moldagem, ou o modelo da máquina pode ser personalizado de acordo com as necessidades
