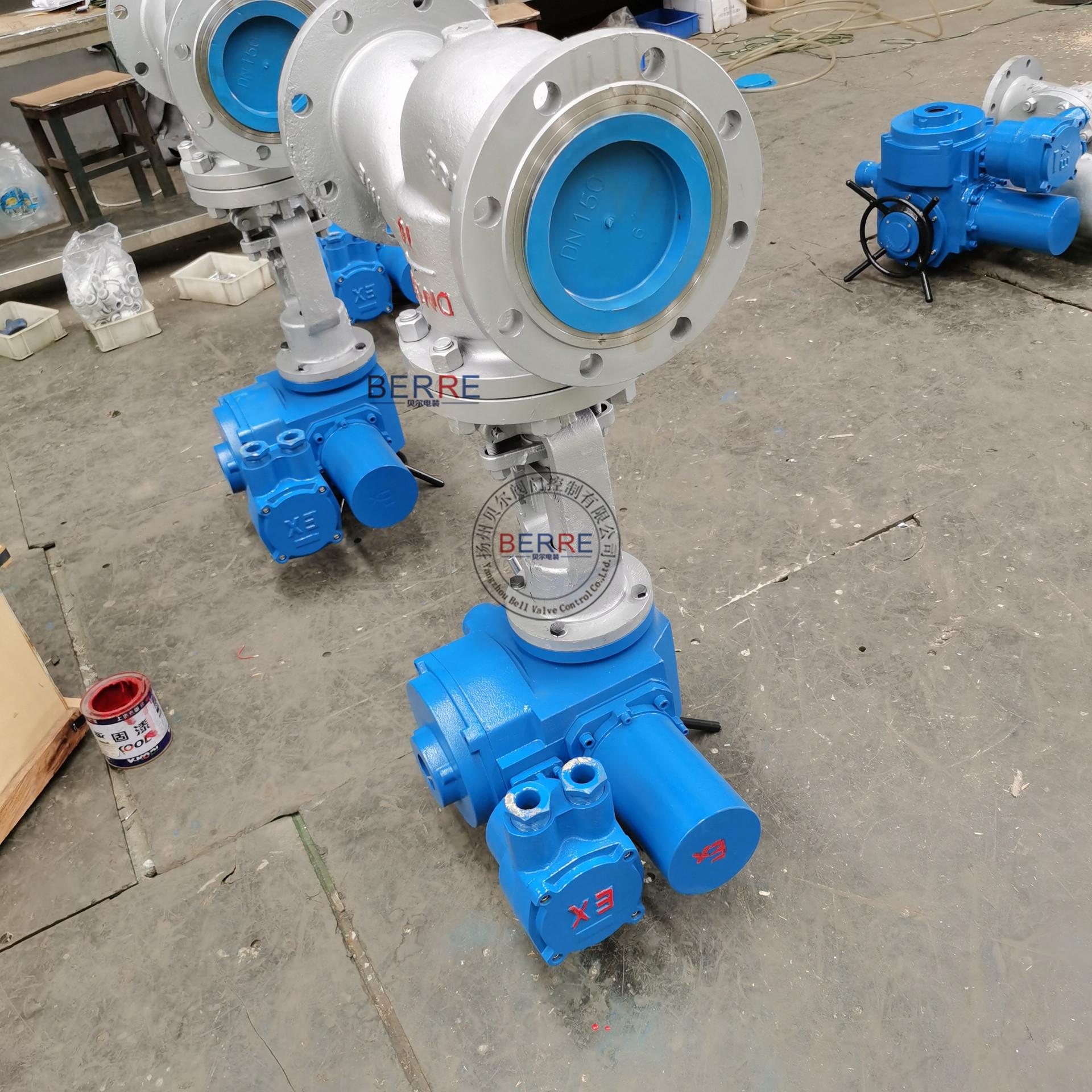

um,Válvula de parada elétrica de aço fundido à prova de explosão com interruptor comumprincípio de trabalho:

O princípio de funcionamento da válvula de parada elétrica de aço fundido à prova de explosão do interruptor comum é desbloqueá-la ou bloqueá-la girando o anel da válvula. O interruptor da válvula de gaveta é leve e pequeno em tamanho, pode ser feito em um calibre grande, tem vedação confiável, estrutura simples e manutenção conveniente. A superfície de vedação e a superfície esférica geralmente estão em um estado fechado e não são facilmente erodidas pelo meio. Elas são amplamente utilizadas em várias indústrias. A vedação invertida da válvula de parada elétrica J941H adota um assento de vedação de conexão roscada ou um corpo de aço inoxidável austenítico soldado. Possui vedação confiável e a embalagem pode ser substituída sem parar a máquina. É conveniente e rápido e não afeta a operação do sistema. É equipado com um dispositivo elétrico multirrotativo com uma caixa pequena, peso leve e funções completas. Pode ser usado em conjunto com um computador remoto e também pode ser selecionado de acordo com os requisitos do usuário.Dispositivo eletricoA válvula de parada elétrica é adequada para cortar ou conectar meios de tubulação em várias condições de trabalho de tubulações nas indústrias de petróleo, química, farmacêutica, fertilizantes, energia, etc. com uma pressão nominal de PN1,6~16MPa e uma temperatura de trabalho de -29~550℃.

dois,Válvula de parada elétrica de aço fundido à prova de explosão com interruptor comumCaracterísticas de design e usos:

1. Forma de conexão entre o corpo da válvula e a tampa da válvula: PN10-64 adota tampa de válvula aparafusada; PN64-320 adota tampa de válvula de vedação de autopressão.

2. Porca da haste da válvula: Normalmente, o material da porca da haste da válvula é ASTM A439 D2, e liga de cobre e outros materiais podem ser usados de acordo com os requisitos do usuário. Para válvulas de parada de grande diâmetro, rolamentos podem ser instalados para reduzir o torque de abertura da válvula de parada para que a válvula possa ser facilmente aberta e fechada.

3. Projeto da haste da válvula: Feito por processo de forjamento integral, com pequeno diâmetro determinado de acordo com os requisitos padrão.

4. Formato da junta da tampa da válvula: a válvula de parada PN10-64 usa junta espiral de aço inoxidável com grafite; a válvula de parada PN100 pode usar junta espiral de aço inoxidável com grafite ou junta de anel de metal; a válvula de parada PN160 pode usar junta de anel de metal, a válvula de parada PN320 usa anel de metal de vedação de autopressão.

5. Características estruturais da válvula de retenção: castelo aparafusado, suporte da haste ascendente e tampa metálica da haste de elevação.

6. Design de assento de vedação superior: Todas as válvulas de parada fornecidas por nossa empresa têm design de vedação reversa. Normalmente, o design do assento da válvula de parada de aço carbono adota uma estrutura de vedação reversa separada, e a superfície de vedação reversa da válvula de parada de aço inoxidável é muito confiável. Embora haja vedação reversa de acordo com o padrão API600, ela não é usada como base para substituir a embalagem sob pressão.

7. Vedação da embalagem: Normalmente, grafite flexível moldado é usado como material de embalagem, e materiais de embalagem de PTFE ou compostos podem ser fornecidos de acordo com as necessidades do usuário. A rugosidade da superfície da embalagem em contato com a caixa de vedação é de 3,2um, o que pode garantir que a haste da válvula e a superfície de contato da embalagem estejam firmemente conectadas, mas possam girar livremente. A rugosidade da superfície de vedação da haste da válvula após usinagem de precisão é de 0,8um, o que pode garantir a vedação confiável da haste da válvula.

8. Sede da válvula: As sedes da válvula de parada de aço carbono são geralmente feitas de aço forjado. A superfície de vedação da sede da válvula pode ser pulverizada com liga dura de acordo com as necessidades do cliente. As válvulas de parada NPS≤10″ usam sedes de válvula aparafusadas rosqueadas separadas. Se o usuário precisar de uma estrutura de sede de válvula soldada, ela também pode ser fornecida; As válvulas de parada NPS≤12″ usam uma estrutura de sede de válvula soldada; as sedes de válvula de parada de aço inoxidável são geralmente integrais ou diretamente processadas após a soldagem de liga dura no corpo. Se o usuário tiver requisitos, as sedes de válvula de parada de aço inoxidável também podem usar estruturas de sede de válvula aparafusadas rosqueadas e soldadas separadas.

três,Válvula de parada elétrica de aço fundido à prova de explosão com interruptor comumvantagem:

1. Comparadas com as válvulas de gaveta, as válvulas de bloqueio têm estruturas mais simples e são mais fáceis de fabricar e manter.

2. A superfície de vedação não é fácil de desgastar ou arranhar, com bom desempenho de vedação e longa vida útil.

3. O curso do disco da válvula é pequeno durante a abertura e o fechamento, o tempo de abertura e fechamento é curto e a altura da válvula é pequena.

4. O disco da válvula e a haste da válvula são projetados como uma estrutura integrada, compacta e fácil de usar.

5. Existem três tipos de válvulas de parada: direta, de fluxo direto e angular. O tipo direto é comumente usado. O tipo angular pode ser instalado no canto do sistema de tubulação. O tipo de fluxo direto tem a menor resistência ao fluxo entre as válvulas de parada.

6. Dispositivos pneumáticos e elétricos podem ser configurados de acordo com os requisitos do usuário para atender às necessidades de controle remoto e controle de programa.

7. A substituição de materiais de revestimento de peças pode ser aplicada em vários meios.
