Parâmetros da máquina de distribuição (tipo WJ118)

⊙ Fonte de alimentação:AC220V±10 50Hz / CA

⊙Poder:<8W

⊙Fonte de ar:0----0,99Mpa(Ar limpo, não lubrificado e seco)

⊙Faixa de ajuste do tempo de descarga:0,01s—99,99h

⊙Modo de controle:modo manual/Modo automático

⊙Função de extração a vácuo:Controle de pressão negativa ajustável600milímetros de mercúrio

⊙Quantidade mínima de descarga:0,01ml

⊙O tamanho da concha de ferro:230x160x60mm

⊙Peso total:3kg

Âmbito de aplicação desta máquina:

Vinil pintar óleo lubrificante Pasta de solda Pasta de prata Tinta Óleo bloqueador de lama SMTCola Vermelha Gel de sílica ultravioletacolaCola de secagem rápidareagentes químicosCola de cristal Resina epóxi Cola amarela cola de vidro Pasta térmica Cola para alto-falante Borracha antidesgaste Cola de parafusoFluido Magnético Eletrólito Fluxo ÁlcoolMarcação de tinta água limpaSilicone

1. Finalidade: A finalidade desta máquina é ajustar (a)Pressão exclusiva, (2) tempo de titulação, (3) sistema de vácuo reverso e (4) tamanho da agulha da boca da agulhaPara controlar o tamanho do líquido que goteja, após o ajuste desses quatro fatores, a máquina irá pingar uma quantidade igual de líquido (a diferença não ultrapassa 0,1%) após acionar o pedal. Esta máquina tem as funções de gotejamento, ligação e gotejamento de cola cronometrado. O gotejamento serve para acionar diretamente o pedal para pingar cola, e a precisão da distribuição de cola pode ser controlada pelo sistema de tempo (precisão de até 0,01 segundos). Linked significa controlar o tempo de gotejamento da cola pelo tempo que o pedal fica fechado. O gotejamento de cola cronometrado serve para acionar o pedal para controlar o gotejamento de cola através do sistema de tempo

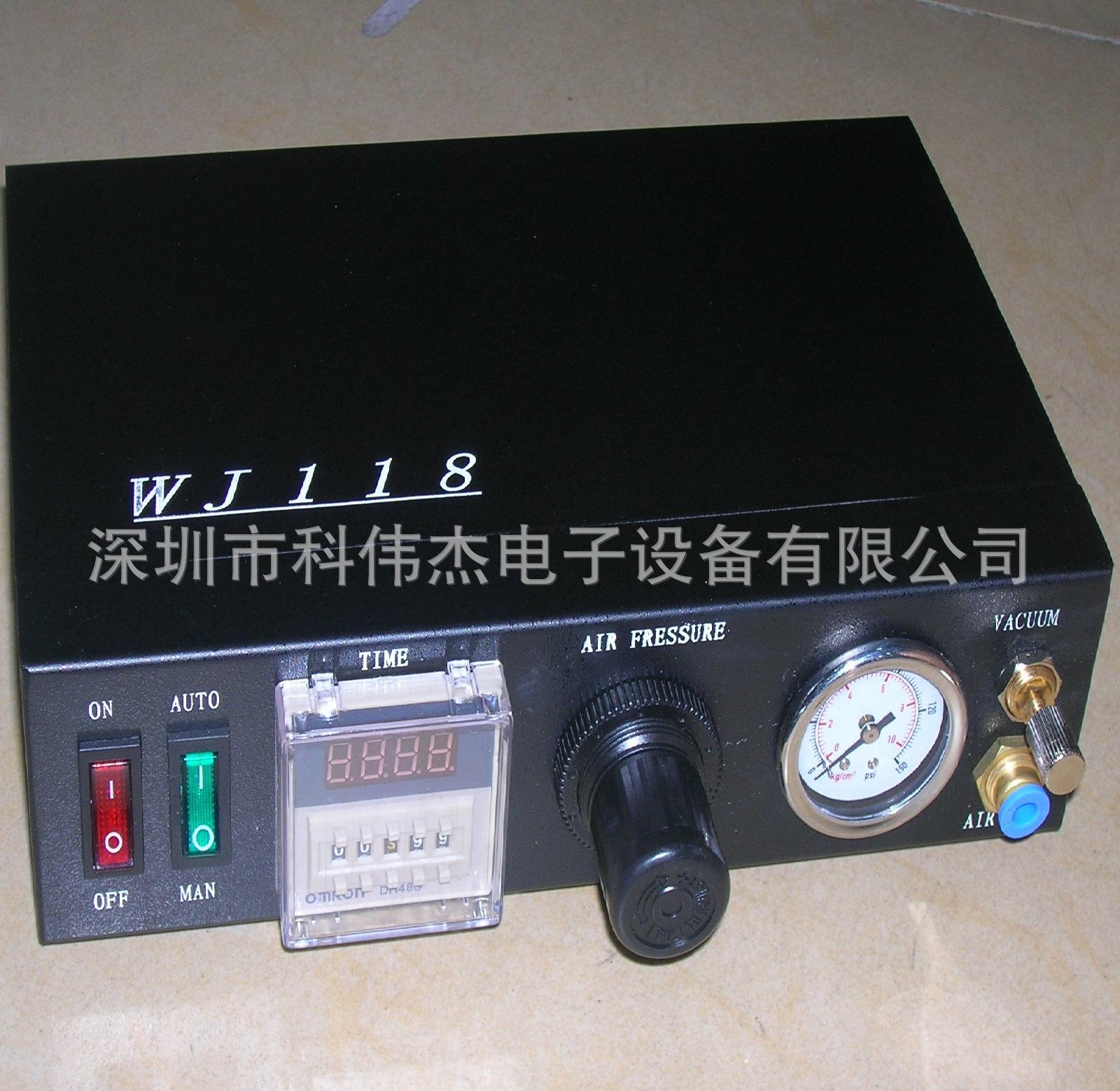

três,Conheça o botão desta máquina e suas funções:

II.Processo de uso:

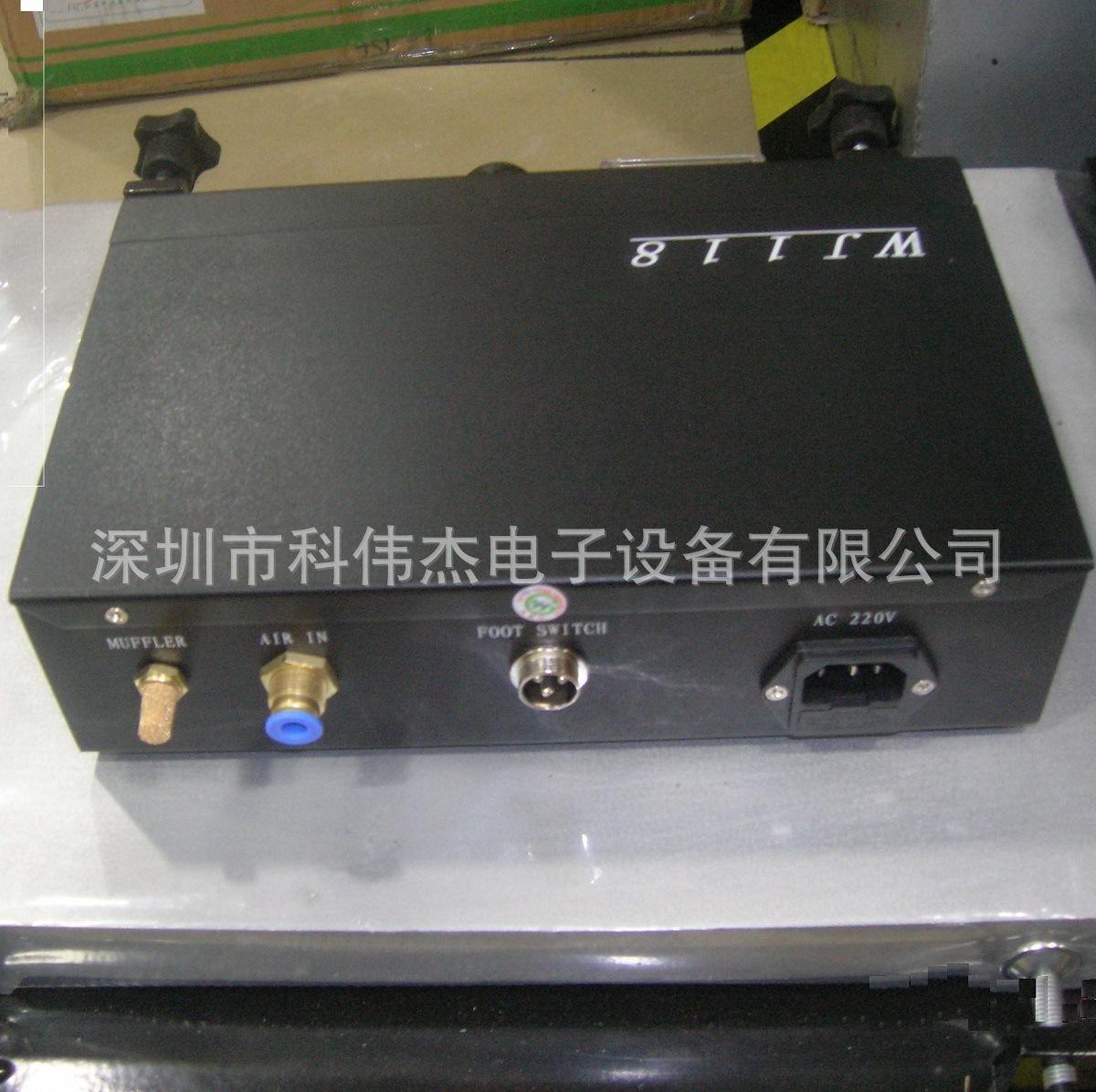

1.Conecte o sistema P a uma fonte de alimentação de 220 V.

2.Conecte o sistema O na fonte de gás de 0-8 kg/㎝2.

1. Pressione A para cima para ligar a energia.

   1. foto1

      Ajuste a válvula reguladora de pressão F para a pressão apropriada exibida em D (por exemplo, cerca de 2 kg para cola preta).

1. Selecione o modo de controle G para mover para cima.

6, ajuste B para o tempo apropriado (controle o tempo de gotejamento da cola).

7.Encha a seringa com líquido (cerca de 70%).

1. Trave o adaptador na seringa conforme mostrado na Figura 1 à direita:
2. Ajuste o controle H para um vácuo antirrefluxo adequado (gradualmente de pequeno para grande no sentido anti-horário).

10.Aponte a seringa para a peça de trabalho e acione o pedal para fazer a cola pingar da seringa.

4.Precauções:

1.A seringa mantém a cola pingando a 60 graus, conforme mostrado na Figura 2

2.Após dispensar a cola, levante a seringa conforme mostrado na Figura 3

3.Não deixe que o líquido retorne para dentro da máquina para evitar danificá-la.

4.Ao usar um vácuo de refluxo para diluir líquidos, tenha cuidado. Se o vácuo de refluxo for muito pequeno, o líquido fluirá para fora quando não estiver pingando. Se for muito grande, bolhas de gás se formarão no líquido e há uma chance de que o líquido flua de volta para a máquina e danifique a máquina.

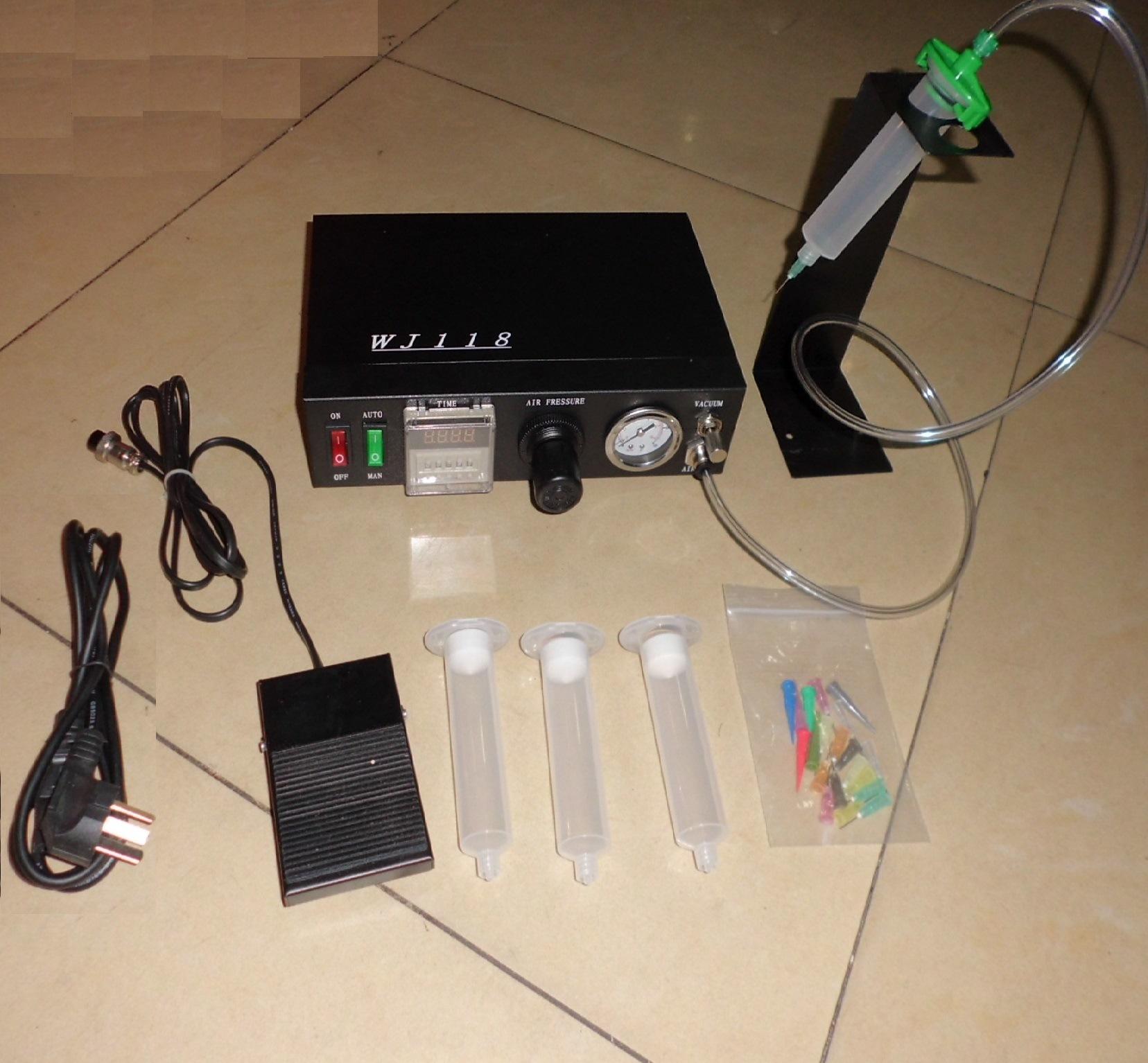

5．Quando não estiver aplicando cola, certifique-se de pendurar o cartucho de cola na vertical no suporte, conforme mostrado na imagem da capa.

manter

Para evitar erros operacionais, siga as seguintes sugestões:

1． Garanta um fluxo de ar seco e limpo.

2． Certifique-se de que a tomada CA esteja bem aterrada e que a tensão de alimentação atenda aos requisitos.

3. Evite virar a seringa de cabeça para baixo ou colocá-la na horizontal para evitar que o líquido retorne ao tubo de ar e danifique os componentes internos.

4. Não permita que a seringa entre em contato com objetos quentes ou pontiagudos.

5． Não permita que a máquina seja exposta a pressões de entrada superiores7bar(100psi)O lugar.

6． Evite expor o equipamento dispensador de cola a um ambiente muito úmido e que contenha gases e líquidos corrosivos.

solução de problemas

Lista de peças
