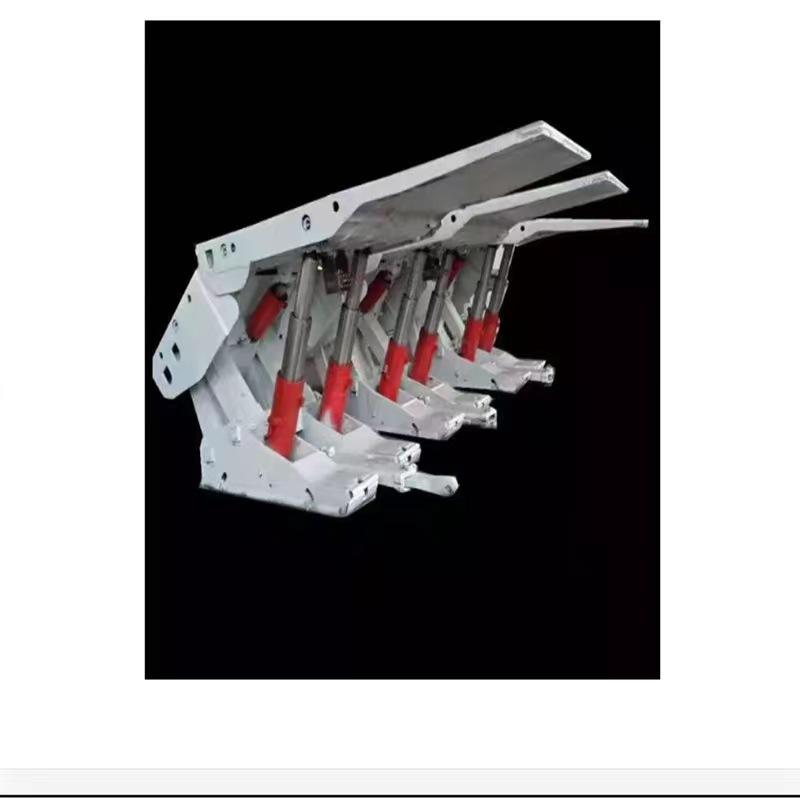

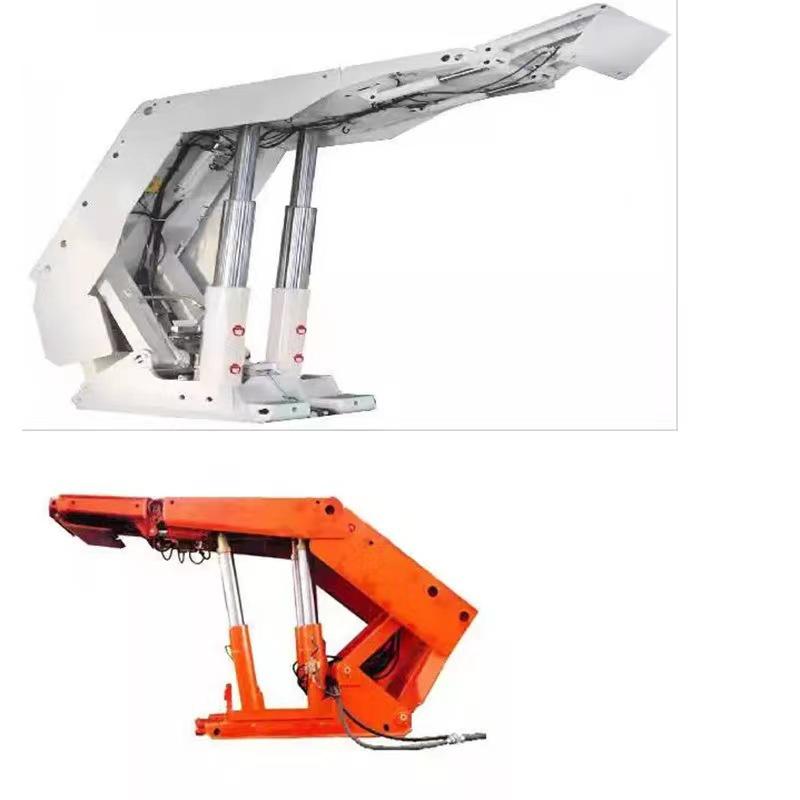

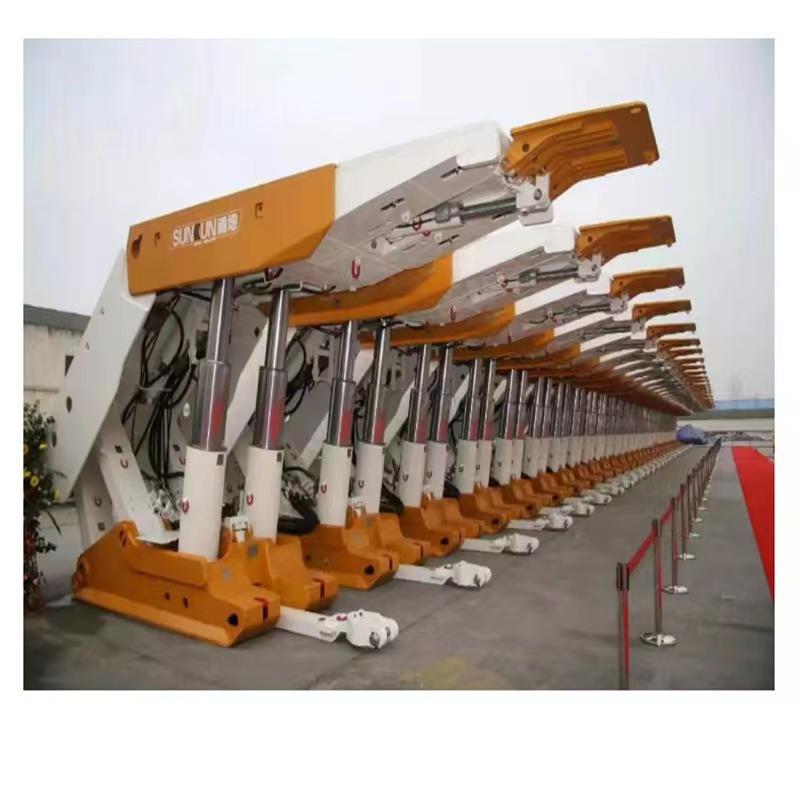

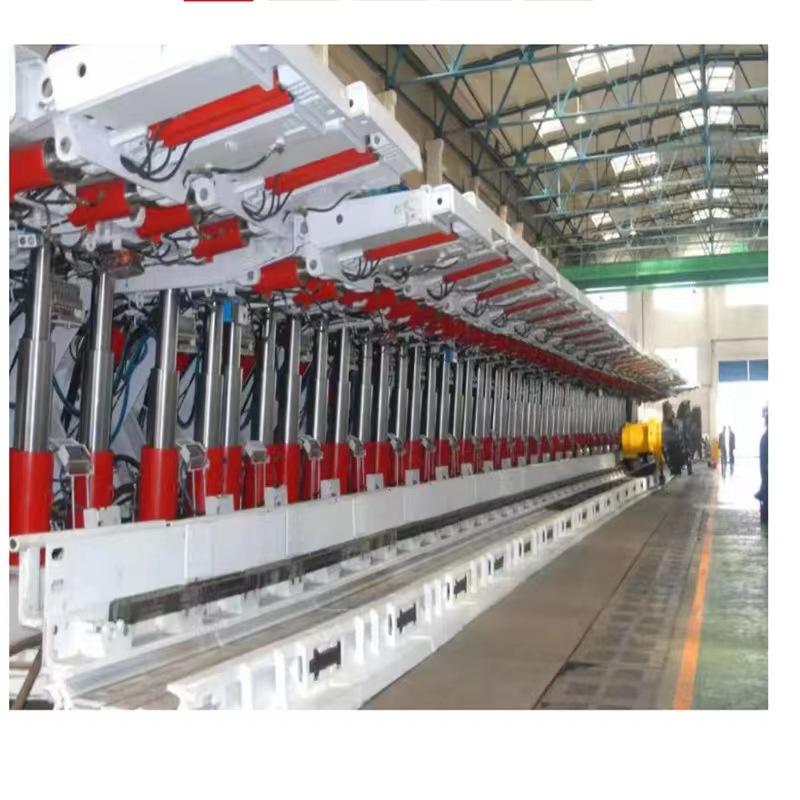

O suporte do tipo blindagem de suporte inclui 6 estruturas principais, a saber: camada de carvão, ponto final frontal da viga superior, viga superior, viga de blindagem, base e pilar. A parte traseira da base é articulada com as bielas dianteira e traseira, e a extremidade frontal é soldada com placas auriculares para instalação de macacos de pressão. A outra extremidade do macaco está conectada ao transportador da face de trabalho. A ação de movimento do slide e da estrutura é realizada através da extensão e contração do macaco de pressão.
Características do produto de suporte e blindagem de suporte hidráulico
(1) Grande capacidade de suporte, bom estado de tensão da viga superior e forte desempenho de corte superior.
(2) Possui uma viga de proteção que pode separar efetivamente a área de trabalho e o vão para evitar que pessoas entrem com resíduos de rocha.
(3) O suporte possui boa estabilidade e um amplo espaço de trabalho, o que é conveniente para ventilação e pedestres.
(4) A estrutura é relativamente complexa, exigindo grande quantidade de aço e resultando em alto custo.
Vantagens de produtos de suporte e blindagem de suporte hidráulico
Uma das vantagens do suporte do tipo escudo de suporte é que sua força de suporte vertical está longe da parede de carvão, o que significa que para o telhado que se projeta da superfície da rocha, esse suporte terá um melhor efeito de suporte. Além disso, sua pressão de contato com as placas superior e inferior é relativamente uniforme, e a pressão máxima de contato é relativamente pequena, o que tem alta estabilidade. No entanto, os múltiplos caminhos de impulso gerados pelas colunas de suporte frontal e traseira do suporte hidráulico do tipo escudo de suporte afetam o efeito de suporte desse suporte na formação propensa à cavitação. O impulso do suporte traseiro do suporte faz com que a viga superior gire no sentido anti-horário, reduzindo assim a área de contato entre a viga superior e a placa inferior, tornando a formação da placa superior mais cavitada, o que por sua vez faz com que o suporte frontal suporte todas as cargas de pressão, reduzindo a capacidade de suporte.
Parâmetros técnicos de suporte e blindagem de suporte hidráulico
Modelo do produto: ZY2800/13/28, ZY3800/16/32
Altura do suporte m: 1,3-2,8, 1,6-3,2
Resistência de trabalho KN: 2800, 3800
Resistência de suporte MPa: 0,68-0,76, 0,65
Pressão específica da placa inferior MPa: 1,1-1,8, 1,4
Passo móvel mm: 700, 700
