Introdução do produto do dispositivo de correção de desvio hidráulico:

O dispositivo automático de ajuste de desvio hidráulico é um dispositivo de correção de desvio de correia desenvolvido e produzido pelos técnicos de nossa empresa com base em produtos similares, integrando organicamente a tecnologia hidráulica com princípios de ajuste. Este produto é verdadeiramente sem energia e ajustável automaticamente. Durante o período de promoção e utilização, foi reconhecido por usuários como usinas e minas de carvão, sendo considerado um produto ideal entre todos os equipamentos atuais para prevenção e tratamento de desvios de correia.

Princípio de funcionamento do dispositivo de correção hidráulica:

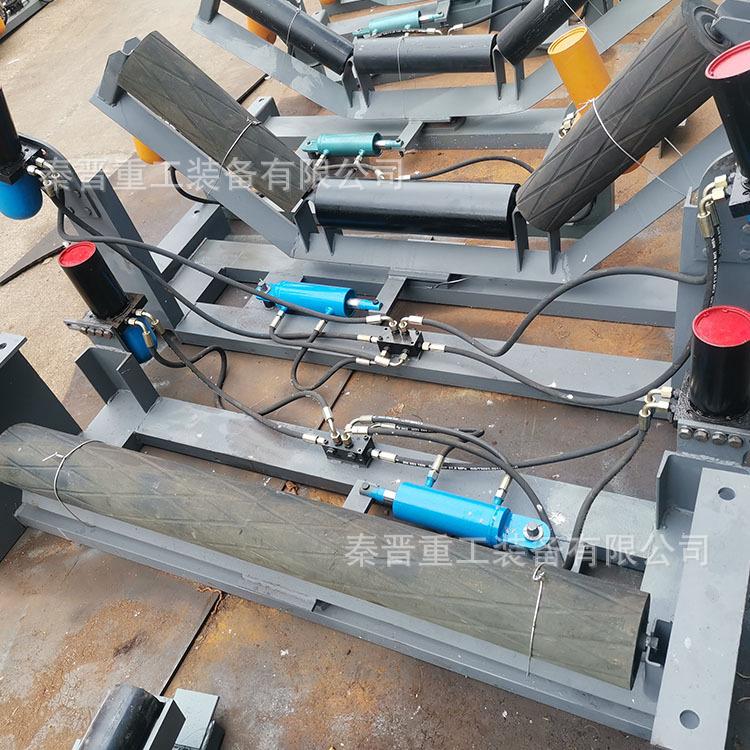

O dispositivo automático de ajuste de desvio hidráulico é composto por uma roda motriz de detecção, uma bomba de óleo, um cilindro de óleo composto, um tubo de óleo e um suporte fixo. Quando a correia se solta, a correia entra em contato com a roda motriz de detecção, e a roda motriz de detecção aciona a bomba de óleo para girar, produzindo óleo hidráulico para controlar o movimento alternativo do cilindro de acionamento, fazendo com que o rolo autocompensador desvie, de modo que a direção do movimento linear do rolo autocompensador forma um ângulo com a direção do movimento da correia, e a força de atrito gerada aciona a correia, de modo que a correia sempre funcione dentro da faixa definida, evitando assim que o desvio da correia cause materiais a granel e o atrito entre a correia e a estrutura da correia para rasgar a correia, de modo a atingir o objetivo de proteger o funcionamento normal do transportador de correia. A parte central do dispositivo de ajuste automático de desvio hidráulico é: um grupo de válvulas de reversão controladas hidraulicamente, que são compostas por dois monômeros de válvula de reversão controlados hidraulicamente. Cada válvula de reversão controlada hidraulicamente é conectada a um conjunto de grupos de bombas de roda motriz de detecção, respectivamente, e as duas válvulas de reversão controladas hidraulicamente controlam conjuntamente um cilindro de óleo para completar o movimento telescópico do cilindro de óleo, e cada válvula de reversão controlada hidraulicamente afeta uma à outra, e o controle do cilindro de óleo é rápido e preciso. Atributos do produto e composição estrutural: Um conjunto de rolos autocompensadores é instalado na estrutura e duas rodas de inspeção e motriz são instaladas verticalmente na mesma altura em ambos os lados dos rolos autocompensadores. Os eixos das rodas motrizes e de inspeção são conectados ao eixo de entrada de energia da bomba de óleo. Os eixos das rodas motrizes e de inspeção e as bombas de óleo nos lados esquerdo e direito são fixados na estrutura, respectivamente. Um cilindro de óleo composto é colocado entre o rolo autocompensador e o suporte fixo esquerdo. A cauda do cilindro de óleo composto é articulada ao suporte fixo. A haste do cilindro de óleo composto é articulada no lado esquerdo da parte de transmissão da estrutura do rolo do rolo autocompensador. A porta de óleo da bomba de óleo é conectada à porta de óleo na cauda do cilindro de óleo composto por um tubo de óleo. Quando a correia se desvia, a borda da correia toca a inspeção e a roda motriz, e a bomba de óleo produz rapidamente óleo hidráulico, que entra no cilindro de óleo através do bloco integrado do circuito de óleo do cilindro de óleo, fazendo com que a haste do pistão se estenda ou retraia rapidamente, puxando o rolo da haste autocompensadora para girar e centralizando a correia.

Categorias de produtos de dispositivos de correção de desvio hidráulico:

1. Características da estrutura dividida tipo F: fácil transporte de componentes, montagem no local, transporte conveniente, baixa intensidade de trabalho para instalação, mas longo tempo de instalação;

2. Características da estrutura integral tipo Z: pode ser montada em uma máquina completa para instalação, o que é conveniente e leva pouco tempo para instalar. Também pode ser rapidamente desmontado em componentes, o que é conveniente para transporte em vias estreitas e pode ser montado rapidamente no local de uso.

3. Recursos de estrutura integrada tipo J: desempenho altamente integrado, mais sensível e mais confiável, fácil instalação, curto tempo de instalação e também pode ser rapidamente desmontado em componentes, o que é conveniente para transporte em pistas estreitas e rapidamente montado no local de usar;

Características do produto do dispositivo de correção de desvio hidráulico:

1. Longa vida útil: O sistema hidráulico da série de mineração tem uma função automática de descarga de baixa pressão, de modo que a bomba de óleo tem pouco desgaste e não gera calor, a vedação tem uma longa vida útil e a haste do pistão adota revestimento composto . Resumindo, todo o sistema hidráulico possui um alto nível de proteção e pode atender aos requisitos de operação contínua de longo prazo em ambientes agressivos;

2. Alta confiabilidade: Quando não está funcionando ou em condições de falha, o suporte giratório pode ser ajustado manualmente para desviar para frente e para trás para ajustar a correia. O ajuste manual do suporte giratório pode eliminar automaticamente a falha;

3. Fácil instalação: A junta do tubo de óleo adota o tipo de inserção rápida tipo K para reduzir o número de tubos de óleo, 3 para unidirecional e 5 para bidirecional (a série comum tem 6 para unidirecional e 8 para dois -caminho);

Parâmetros do produto do dispositivo de correção de desvio hidráulico:

O endireitador hidráulico totalmente automático é dividido em duas posições de instalação, superior e inferior. Em circunstâncias normais, o transportador superior transporta materiais e o transportador inferior retorna. A correia transportadora superior é afetada pelo impacto de materiais e mudanças no volume de transporte, e o desvio é frequentemente mais sério do que a correia transportadora inferior. O número de endireitadores hidráulicos superiores instalados é 1,5 vezes maior que o da correia transportadora inferior. O espaçamento de instalação recomendado para o endireitador hidráulico superior dividido é de 15 a 30 metros, e o espaçamento de instalação recomendado para o endireitador hidráulico inferior dividido é de 20 a 40 metros; o espaçamento de instalação recomendado para o endireitador hidráulico superior integrado é de 20 a 40 metros, e o espaçamento de instalação recomendado para o endireitador hidráulico inferior integrado é de 30 a 60 metros.
