Nome do Produto:

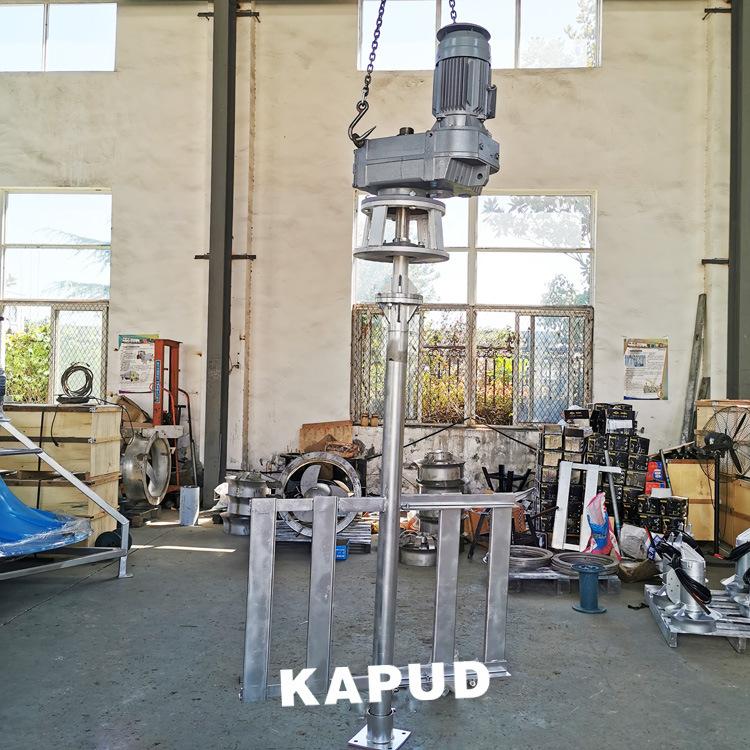

Misturador submersível de estrutura JBK

Descrição do produto:

O misturador submersível de estrutura JBK pode ser considerado uma deformação do misturador tipo pá. Sua estrutura é relativamente sólida e pode agitar uma grande quantidade de materiais. A lacuna entre o misturador tipo estrutura e a parede do recipiente é pequena, o que é propício ao processo de transferência de calor. É frequentemente usado para transferência de calor, operações de cristalização e agitação de líquidos de alta viscosidade, lamas de alta concentração e lamas de sedimentação.

O diâmetro do agitador de estrutura JBK é relativamente grande, geralmente 2/3 a 9/10 do diâmetro interno do reator, 50 a 70 r/min. Ao girar rapidamente, o líquido impulsionado pelas lâminas do agitador traz a camada estática para baixo da parede do recipiente de reação; ao girar lentamente, o agitador com um raspador pode produzir boa condução de calor.

O agitador de estrutura JBK é geralmente usado para agitar materiais semelhantes a mingaus. A velocidade de agitação é preferencialmente de 60-130r/min, e a viscosidade máxima aplicável é de 200-300Pa·s.

Introdução à estrutura:

O método de conexão entre o agitador de estrutura JBK e o eixo do agitador é semelhante ao tipo de pá, ou seja, a extremidade onde o impulsor é conectado ao eixo do agitador é transformada em um anel de eixo semicircular e, em seguida, os dois anéis semicirculares das lâminas em ambos os lados são fixados no eixo do agitador com parafusos, e as lâminas e o eixo do agitador são fixados com parafusos de eixo passante. Devido às grandes dimensões externas do impulsor, a maioria das lâminas é aparafusada para facilitar a montagem e a desmontagem. O impulsor é feito principalmente de aço plano e aço angular. Para melhorar a resistência do impulsor, também podem ser utilizadas placas de aço reforçadas.

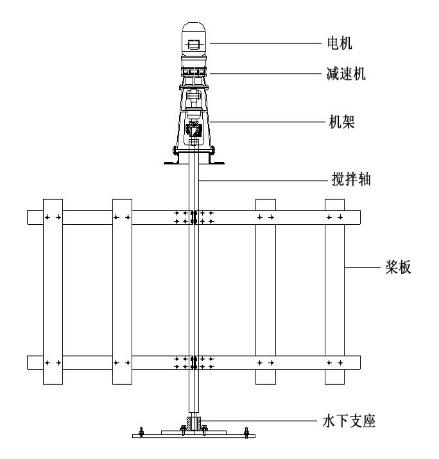

O misturador de estrutura JBK é composto de motor, redutor, estrutura, eixo de agitação, pá, acoplamento, suporte subaquático, etc.

O dispositivo de acionamento adota motor comum ou motor à prova de explosão e redutor de roda dentada cicloide. O eixo principal do dispositivo de acionamento é conectado ao eixo de agitação por meio de um acoplamento. O eixo de agitação é suportado por rolamentos e tem resistência suficiente e alta estabilidade.

As lâminas do misturador adotam lâminas de 90 graus, que podem produzir fluxo radial e anular, para que o material e a água possam ser misturados de forma rápida e completa para atender aos requisitos do processo.

Modelo indica:

Recursos de desempenho:

1. O impulsor do misturador adota a forma de agitação do tipo quadro, que tem alta eficiência de potência. De acordo com o tipo de piscina e os requisitos do processo de agitação, impulsores de camada única, camada dupla ou multicamadas podem ser usados, o que pode fazer com que o meio de agitação produza fluxo radial e anular ao mesmo tempo, e pode atingir uma certa intensidade de agitação dentro do tempo de mistura necessário, atender aos requisitos de velocidade de mistura rápida, uniforme e suficiente, e ter pequena perda hidráulica, e pode se adaptar amplamente às mudanças na gravidade específica, concentração, pH, temperatura e viscosidade do meio de agitação para atender aos requisitos de várias condições de agitação.

2. O eixo principal do dispositivo de acionamento é conectado ao eixo de agitação por meio de um acoplamento. Os eixos de agitação são conectados por flanges. Os eixos de agitação são suportados por rolamentos de esferas de contato angular de duas carreiras e rolamentos deslizantes, que têm resistência e rigidez suficientes e alta estabilidade. Os rolamentos deslizantes são lubrificados por graxa na câmara de óleo para garantir a operação segura e confiável do equipamento a longo prazo.

3. Poucas ligações de transmissão, alta eficiência mecânica, estrutura compacta e operação estável;

4. Pequena pegada, grande capacidade de processamento, baixo consumo de energia. Baixos custos de instalação, operação e manutenção;

Âmbito de aplicação:

O misturador de estrutura JBK pode atingir uma certa intensidade de agitação dentro do tempo de mistura necessário, atender aos requisitos de mistura rápida, uniforme e suficiente e tem pequena perda de carga. Ele pode se adaptar à mudança de volume de água e é adequado para plantas aquáticas com vários volumes de água para dissolver vários agentes de tratamento de água ou misturar e reagir água bruta com coagulantes no processo de fornecimento de água e tratamento de drenagem, e para agitar e misturar a fase líquida de líquidos orgânicos ou inorgânicos com diferentes gravidades específicas em piscinas ou recipientes.

Parâmetros de desempenho:

Precauções:

1. O redutor configurado para o misturador de estrutura JBK é adequado para operação contínua ou intermitente. É permitido que ele funcione no sentido horário ou anti-horário de acordo com a instalação da lâmina de agitação. Para condições específicas, consulte a indicação da direção de rotação do equipamento.

2. A velocidade nominal do eixo de entrada é de 1500 rpm ou 1000 rpm. Quando o eixo de saída e a extensão do eixo de entrada são combinados com outras peças, o martelamento direto não é permitido para evitar que a posição estrutural se mova.

3. O eixo de saída do redutor não pode suportar grandes forças axiais e radiais. O eixo deve ser concêntrico quando o acoplamento estiver conectado ao motor e ao redutor.

4. Antes de instalar o redutor, remova os parafusos no meio acoplamento, espere o motor e o redutor serem fixados no suporte, então ligue e teste o redutor. Após o teste de funcionamento normal, instale os parafusos e porcas no acoplamento e aperte-os. Somente então a máquina inteira pode ser testada sem carga, e após funcionar normalmente, ela pode ser carregada e executada.

5. Esta máquina é lubrificada principalmente por banho de óleo. Pequenos redutores podem ser lubrificados por graxa.

6. Se o redutor precisar ser desmontado ou montado, entre em contato com o departamento de serviço pós-venda do fornecedor, com o escritório local ou com o ponto de manutenção autorizado.
