Fornecer PL120-9-S / PL120 redutor planetário redutor redutor suporte personalização
Preço por unidade incluindo frete para o Brasil
Quantidade
Produto selecionado
Especificações do produto
Categoria
Planetary Reducer
Tipo de engrenagem
Planetary Reducer
Formulário de instalação
Vertical
Formulário de layout
Three-ring type
Dureza da superfície do dente
Hard tooth surface
Uso
Reducer
Marca
NBGY
Modelo
PL120-9-S/PL120
Velocidade de entrada
1500
Potência nominal
0.55
Faixa de velocidade de saída
1-500
Torque permitido
50-50000
Escopo de uso
Transmission Machinery
Série
Level 3
Taxa de redução
500
Categoria
Planetary Reducer
Tipo de engrenagem
Planetary Reducer
Formulário de instalação
Vertical
Formulário de layout
Three-ring type
Dureza da superfície do dente
Hard tooth surface
Uso
Reducer
Marca
NBGY
Modelo
PL120-9-S/PL120
Velocidade de entrada
1500
Potência nominal
0.55
Faixa de velocidade de saída
1-500
Torque permitido
50-50000
Escopo de uso
Transmission Machinery
Série
Level 3
Taxa de redução
500
Categoria
Planetary Reducer
Tipo de engrenagem
Planetary Reducer
Formulário de instalação
Vertical
Formulário de layout
Three-ring type
Dureza da superfície do dente
Hard tooth surface
Uso
Reducer
Marca
NBGY
Modelo
PL120-9-S/PL120
Velocidade de entrada
1500
Potência nominal
0.55
Faixa de velocidade de saída
1-500
Torque permitido
50-50000
Escopo de uso
Transmission Machinery
Série
Level 3
Taxa de redução
500
Detalhes do produto
O texto nas imagens pode ser traduzido



Esta loja declara solenemente:



Devido à particularidade do setor de produtos industriais, todos os preços dos produtos desta loja são preços de referência e não são utilizados como preços unitários de venda final. Portanto, consulte a equipe de atendimento ao cliente da loja para determinar os parâmetros, modelos e preços detalhados específicos antes de fazer um pedido.



Pedidos feitos sem consultar ou entrar em contato com o atendimento ao cliente da nossa loja para confirmação serão considerados inválidos e nossa loja não enviará a mercadoria. Informamos aos nossos clientes que caso tenha alguma dúvida consulte o atendimento ao cliente da loja!



Detalhes do produto



Parâmetros técnicos

EspecificaçãounidadeNúmero de etapasRelação de velocidadePL40PL60PL90PL120PL160PL200
Torque nominal T2NNmL1412.2421122105851140
512.2421122105851140
76.63392168378850
104.8155485310630
L21612.2421122105851140
2012.2421122105851140
2512.2421122105851140
3512.2421122105851140
4012.2421122105851140
5012.2421122105851140
706.63392168378850
1004.8155485310630
L36412.2421122105851140
8012.2421122105851140
10012.2421122105851140
12512.2421122105851140
14012.2421122105851140
17512.2421122105851140
24512.2421122105851140
28012.2421122105851140
35012.2421122105851140
40012.2421122105851140
50012.2421122105851140
7006.63392168378850
10004.8155485310630
Torque máximo T2BNmL1L2L34-10002,0 vezes o torque de saída nominal
Velocidade de entrada nominal n1NrpmL1L2L34-100040004000400040003.0002500
Velocidade máxima de entrada n1NrpmL1L2L34-10006.0006.0006.0006.0005.0004000
Folga de precisão P1arco minL14-10.≤5≤5≤5≤5≤5≤5
L216-100≤7≤7≤7≤7≤7≤7
L364-1000≤9≤9≤9≤9≤9≤9
Folga padrão P2L14-10.≤10≤10≤10≤10≤10≤10
L216-100≤12≤12≤12≤12≤12≤12
L364-1000≤15≤15≤15≤15≤15≤15
Força radial permitida F1NL1L2L34-100030068017503100655012400
Força axial admissível F2NL1L2L34-1000150340875155032756200
Vida de serviçohL1L2L34-100020.000
Eficiência ηL14-10.97%97%97%97%97%97%
L216-10094%94%94%94%94%94%
L364-100091%91%91%91%91%91%
pesokgL14-10.0,613.17.42242
L216-1000,91,53.89.227,750
L364-10001.2259,82958
barulhodBL1L2L34-1000≤65≤65≤68≤68≤72≤72
Temperatura de operaçãoL1L2L34-1000




Descrição do recurso
1. Usado principalmente para servomotores/motores de passo, com as maiores características de alta precisão e grande capacidade de transmissão.
2. Também pode ser equipado com fontes de energia, como motores CC, motores monofásicos, motores síncronos e vários motores assíncronos trifásicos.
3. Os redutores planetários de precisão, também conhecidos como redutores servoplanetários, adotam design de estrutura de engrenagem planetária, usam tratamento térmico especial de liga de aço de alto desempenho, os flanges são feitos de liga de alumínio e têm as características de bela aparência, tamanho pequeno, peso leve, grande taxa de transmissão, grande torque, baixo ruído, alta eficiência e longa vida útil.
4. Totalmente fechado com graxa de alto desempenho, livre de manutenção por toda a vida.






desenho











Instruções de uso

 1. Verifique se o motor e o redutor estão em boas condições
2. Limpe a conexão entre o eixo do motor e o redutor
3. Desaparafuse os parafusos na parte externa do flange do redutor e insira a chave sextavada
4. Remova o diâmetro do eixo do motor
5. A ranhura da chaveta do eixo do motor é perpendicular ao parafuso de aperto
6. Conecte o motor e o redutor naturalmente e não bata neles.
7. Conecte os parafusos de posicionamento
8. Aperte os parafusos de aperto




lista de embalagem

Corpo



Finalidade/áreas de aplicação

Os servoredutores podem ser instalados diretamente em servomotores CA e CC e são amplamente utilizados em campos industriais de média precisão, como máquinas-ferramentas de precisão, equipamentos de soldagem, equipamentos de corte automático, equipamentos de embalagem, energia solar, robôs industriais, equipamentos médicos, equipamentos de impressão, instrumentos de teste de precisão e outros equipamentos CNC automatizados.

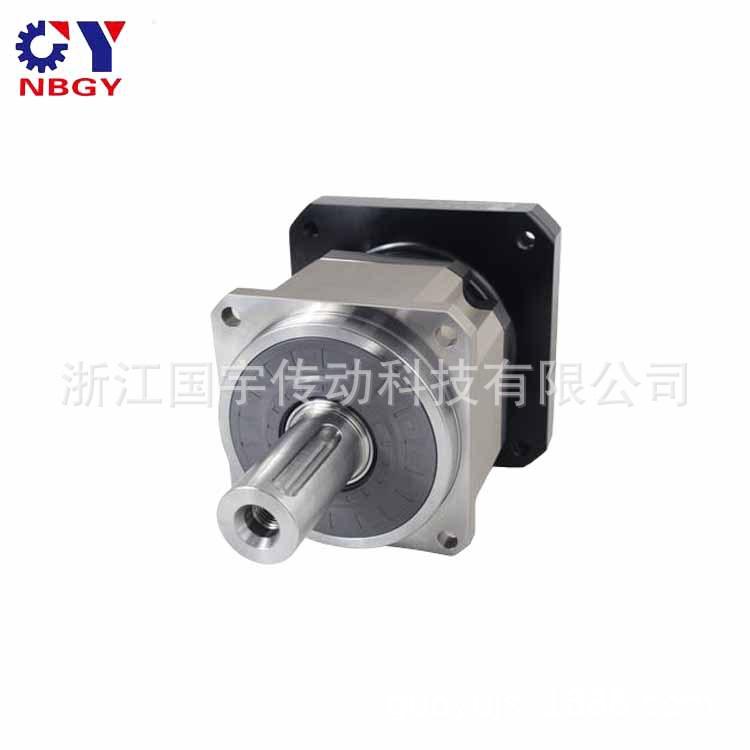

Imagem do Produto







introdução da marca

  é uma empresa profissional envolvida em P&D, fabricação e vendas de máquinas de redução (anteriormente Wenzhou Naibao Machinery Manufacturing Co., Ltd.). O produto adota tecnologia avançada alemã e design modular e obteve a certificação ISO9001. Especializada no projeto e desenvolvimento de diversas séries de produtos de transmissão redutores baseados em sistemas de combinação modular.
A empresa produz mais de dez séries e milhares de especificações de produtos, incluindo redutores de engrenagens helicoidais série R, redutores de engrenagens helicoidais-engrenagens sem-fim série S, redutores de engrenagens helicoidais de eixo paralelo série F, redutores de engrenagens helicoidais-engrenagens cônicas série K, caixas de direção de engrenagens cônicas espirais série T, elevadores de parafuso espiral JWM/SWL, redutores de engrenagens planetárias série P, caixas de engrenagens industriais padrão séries H e B, redutores de engrenagens sem-fim série RV, etc., que são os dispositivos de acionamento de redução comumente usados no campo de transmissão de energia industrial no mundo.
Os produtos acima são amplamente utilizados em metalurgia, mineração, petroquímica, cerâmica, borracha e plástico, máquinas de criação de animais, grãos e alimentos oleosos, cerveja e bebidas, transporte e equipamentos de logística emergentes domésticos, garagem estéreo, proteção ambiental e outras indústrias, fornecendo escolhas avançadas e econômicas para sua aplicação de acionamento, tornando sua produção mais suave e seu desempenho mais brilhante. Os produtos adotam o conceito de design de serialização e modularização, o que faz com que os produtos tenham uma ampla gama de adaptabilidade. Um único produto pode ser formado independentemente para realizar suas funções e pode ser combinado com esta série ou outros modelos para formar uma unidade de redução de velocidade que atenda a diferentes necessidades.
A empresa gravou e aderiu ao princípio de tomar a qualidade como base, buscando o desenvolvimento pela reputação e fornecendo produtos confiáveis para usuários nacionais e estrangeiros. Ela introduziu continuamente novos equipamentos e tecnologias e tem excelentes talentos para investir em desenvolvimento e pesquisa, para que a empresa tenha a força técnica para alcançar o nível avançado, e o desempenho técnico, a estrutura interna e a aparência dos produtos são de excelente qualidade. Os vários produtos da empresa são vendidos em todo o país e exportados para muitos países e regiões, como Japão, Estados Unidos, Alemanha e Sudeste Asiático. A qualidade ganhou amplos elogios e reconhecimento no mercado.
O propósito da empresa: profissionalismo, qualidade, serviço, ganha-ganha. A Guoyu Transmission tem como missão "criar um novo tipo de indústria de fabricação de redutores no século 21" e certamente atenderá a maioria das indústrias de aplicação de redutores com mais produtos excelentes. Bem-vindos, convidados de todas as esferas da vida para nos visitar.
