Detalhes do produto
Parâmetros técnicos| Modelo de máquina | 37 | 47 | 57 | 67 | 77 | 87 |
| tipo de estrutura | K, KA, KF, KAF KAZ, KAT, KAB | |||||
| Potência de entrada (KW) | 0,18-3,0 | 0,18-3,0 | 0,18-5,5 | 0,18-5,5 | 0,37-11 | 0,75-22 |
| Taxa de transmissão | 5,36-106,38 | 5,81-131,87 | 6,57-145,14 | 7,14-144,79 | 7.24-192.18 | 7.19-197.37 |
| Torque admissível (Nm) | 200 | 400 | 600 | 820 | 1550 | 2700 |
Descrição do recurso2. Economiza espaço, é confiável e durável, tem alta capacidade de sobrecarga e a potência pode chegar a mais de 200KW.
3. Baixo consumo de energia, desempenho superior, eficiência do redutor tão alta quanto 95%.
4. O redutor de engrenagem cônica espiral K tem pequena vibração, baixo ruído e alta economia de energia.
5. Use material de aço segmentado, corpo de caixa de ferro fundido rígido e a superfície da engrenagem foi submetida a tratamento térmico de alta frequência.
6. Após o processamento, o redutor que constitui o conjunto de engrenagem helicoidal, engrenagem cônica e transmissão de engrenagem cônica é equipado com diversos tipos de motores para formar integração eletromecânica, o que garante plenamente as características de qualidade do produto motor de redução. Compreender os princípios do redutor é essencial para uso e manutenção. A seleção do redutor e do redutor desempenha um papel fundamental.
desenho
Instruções de uso 1. Ao instalar o redutor, deve-se atentar para o alinhamento do eixo de transmissão, e o erro não deve ser maior que o valor de compensação do acoplamento utilizado. Um bom alinhamento pode prolongar a vida útil e alcançar a eficiência de transmissão ideal.
2. Ao instalar as peças da transmissão no eixo de saída, não é permitido bater com martelo. Normalmente, o acessório de montagem e a rosca interna da extremidade do eixo são usados para pressionar as peças da transmissão com parafusos, caso contrário as peças internas do redutor podem ser danificadas. É melhor não usar acoplamentos fixos rígidos, pois a instalação inadequada de tais acoplamentos causará cargas externas desnecessárias, causando danos precoces aos rolamentos e até mesmo quebrando o eixo de saída em casos graves.
3. O redutor deve ser instalado firmemente em uma fundação ou base estável e horizontal, o óleo no tanque de drenagem de óleo deve poder ser drenado e o ar de resfriamento deve circular suavemente. A fundação não é confiável, causando vibração e ruído durante a operação e causando danos aos rolamentos e engrenagens. Quando o acoplamento de transmissão tiver saliências ou utilizar engrenagens ou rodas dentadas para transmissão, a instalação de dispositivos de proteção deve ser considerada. Quando o eixo de saída suporta uma grande carga radial, um tipo reforçado deve ser selecionado.
4. Instale o dispositivo de acordo com os regulamentos para garantir que os trabalhadores possam chegar facilmente perto da marca de óleo, do bujão de respiro e do bujão de drenagem de óleo. Após a instalação estar no lugar, a precisão da posição de instalação e a confiabilidade da compressão de cada fixador devem ser verificadas em ordem. Deve ser capaz de girar de forma flexível após a instalação. O redutor usa lubrificação por respingo de óleo. Antes da operação, o usuário precisa remover o bujão do orifício de ventilação e substituí-lo pelo bujão de ventilação. De acordo com as diferentes posições de instalação, abra o parafuso do bujão de nível de óleo e verifique a altura da linha de nível de óleo. Adicione óleo do bujão de nível de óleo até que o óleo lubrificante transborde do orifício do parafuso do bujão de nível de óleo. Somente depois de apertar o bujão de nível de óleo e confirmar que está correto é que você pode iniciar o esvaziamento. O teste de funcionamento com carga não deve ser inferior a 2 horas. A operação deve ser suave, sem impactos, vibrações, ruídos e vazamentos de óleo. As anormalidades devem ser eliminadas a tempo.
O nível do óleo deve ser verificado novamente após um determinado período de tempo para evitar possíveis vazamentos causados pela carcaça. Se a temperatura ambiente estiver muito alta ou muito baixa, o tipo do óleo lubrificante pode ser alterado.
lista de embalagemcorpo
Finalidade/áreas de aplicaçãoÉ cada vez mais utilizado em metalurgia, mineração, petróleo, indústria química, construção naval, indústria leve, alimentos, têxteis, impressão e tingimento, produtos farmacêuticos, borracha, plásticos e elevação e transporte.

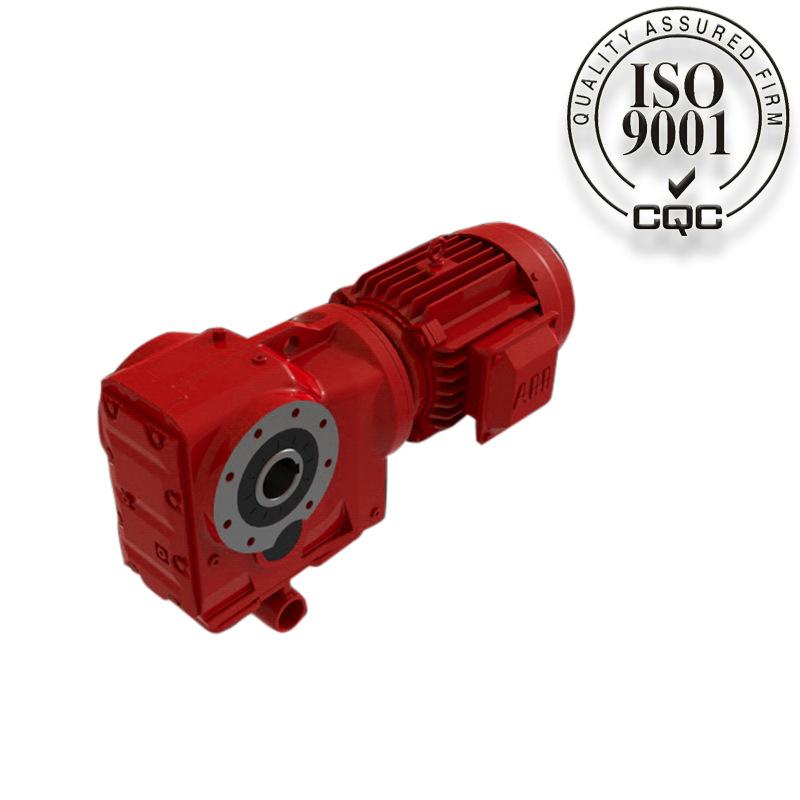

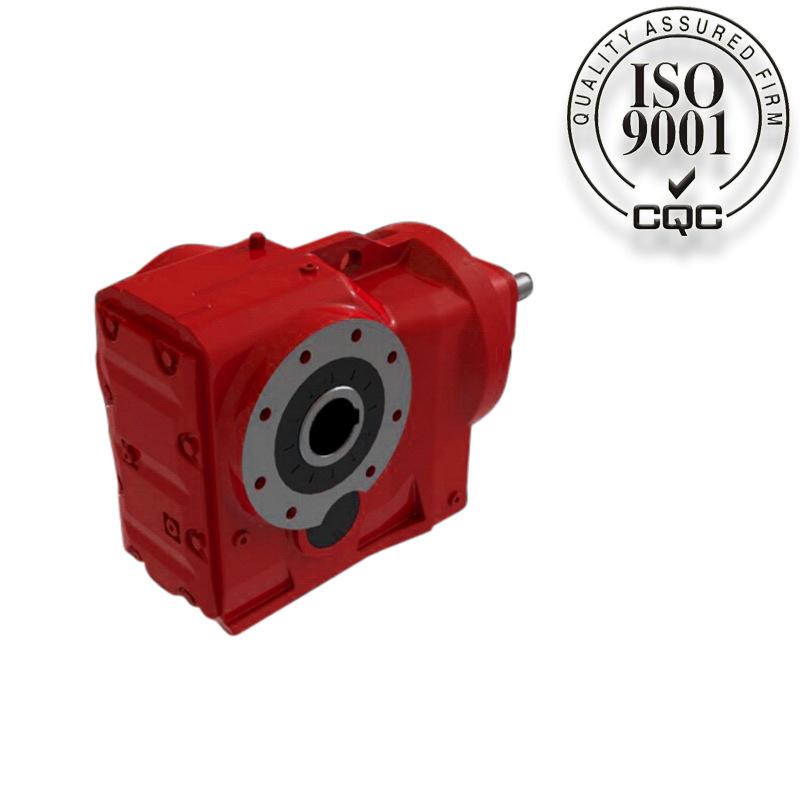

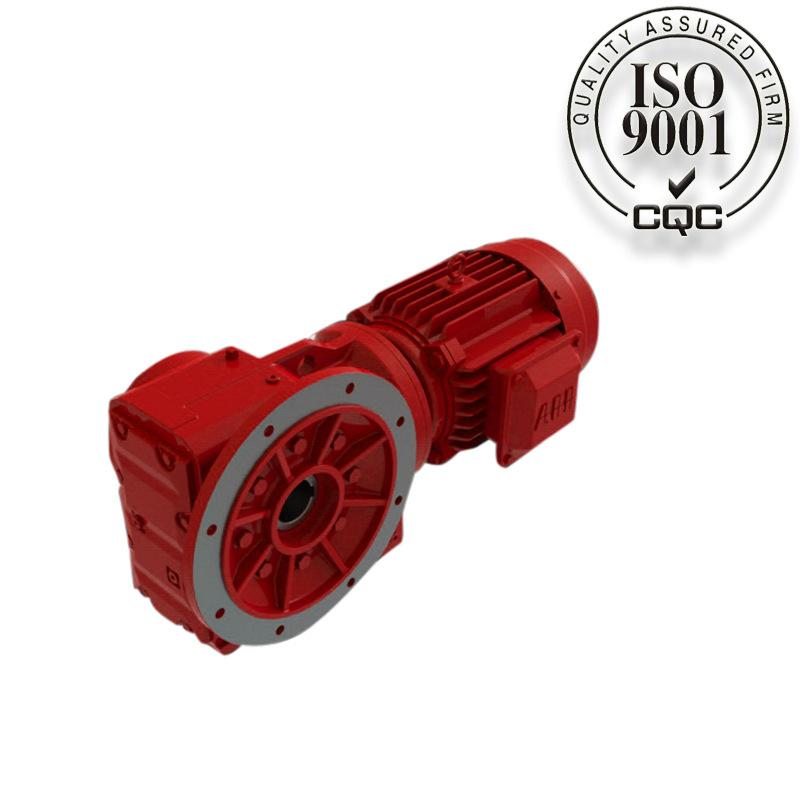

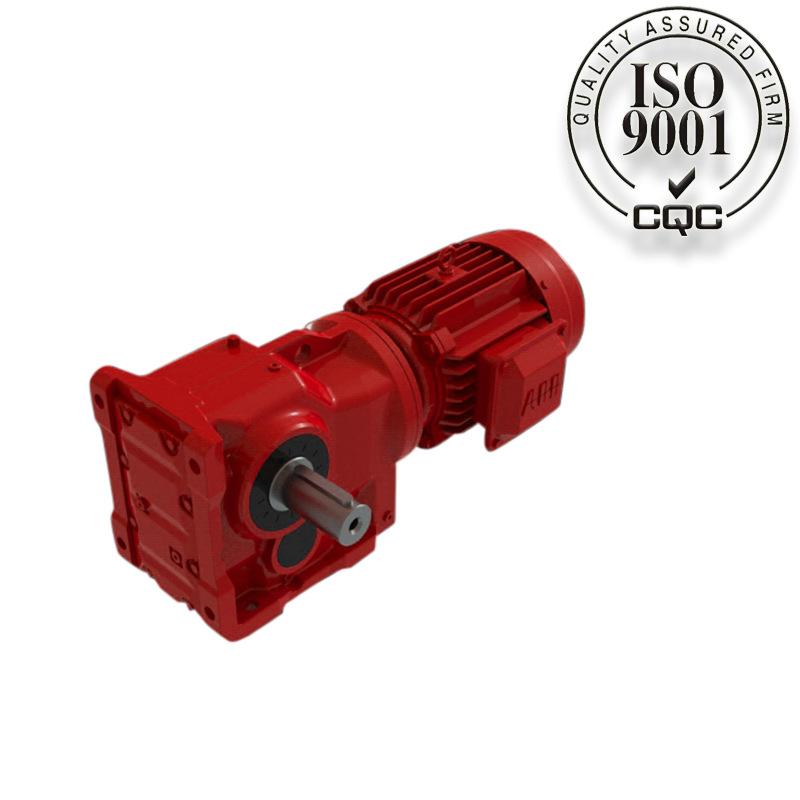

Imagem do Produto
