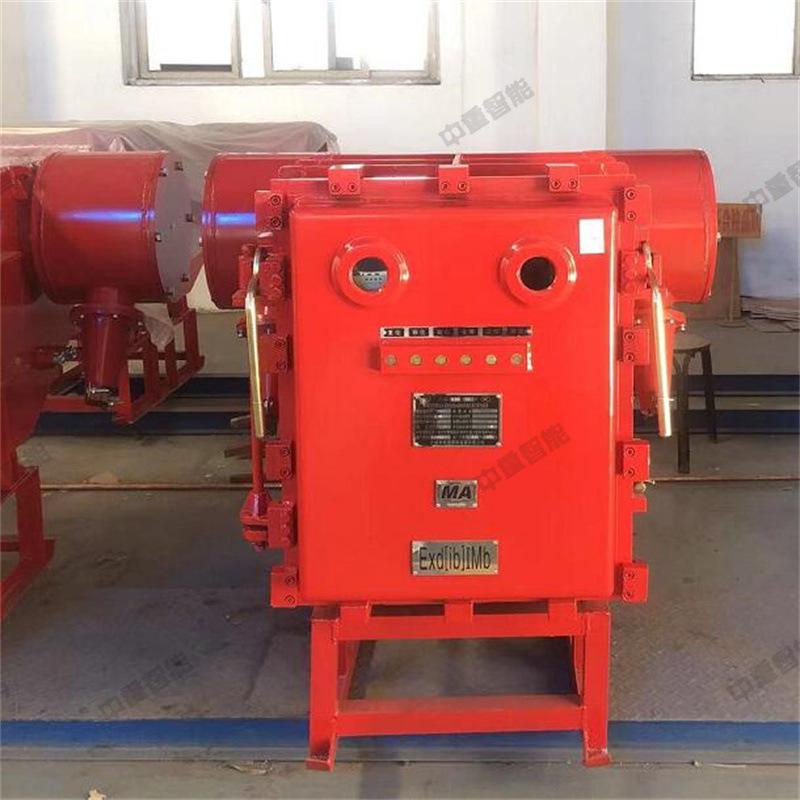

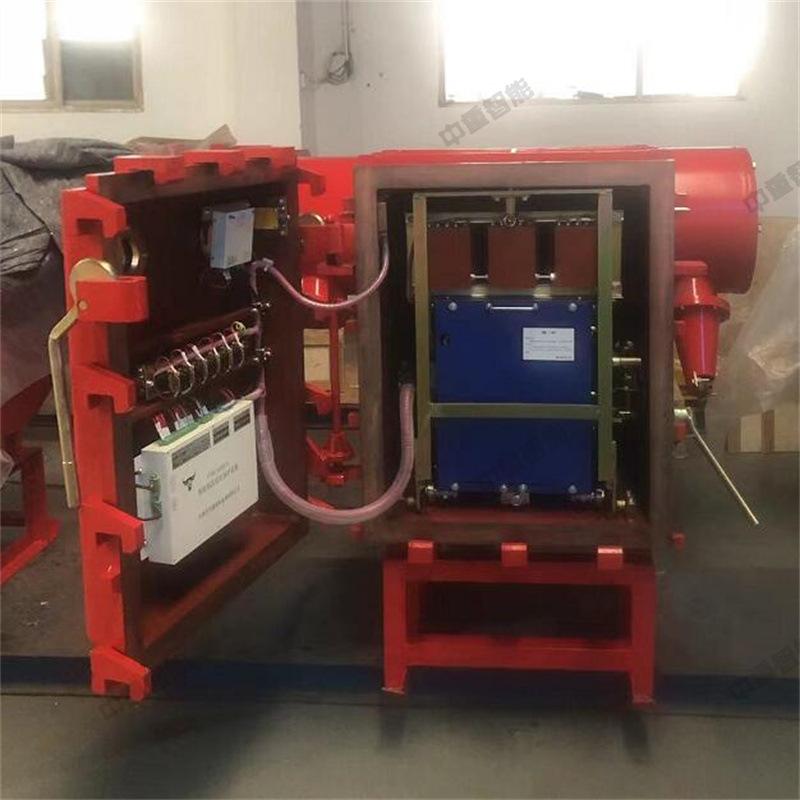

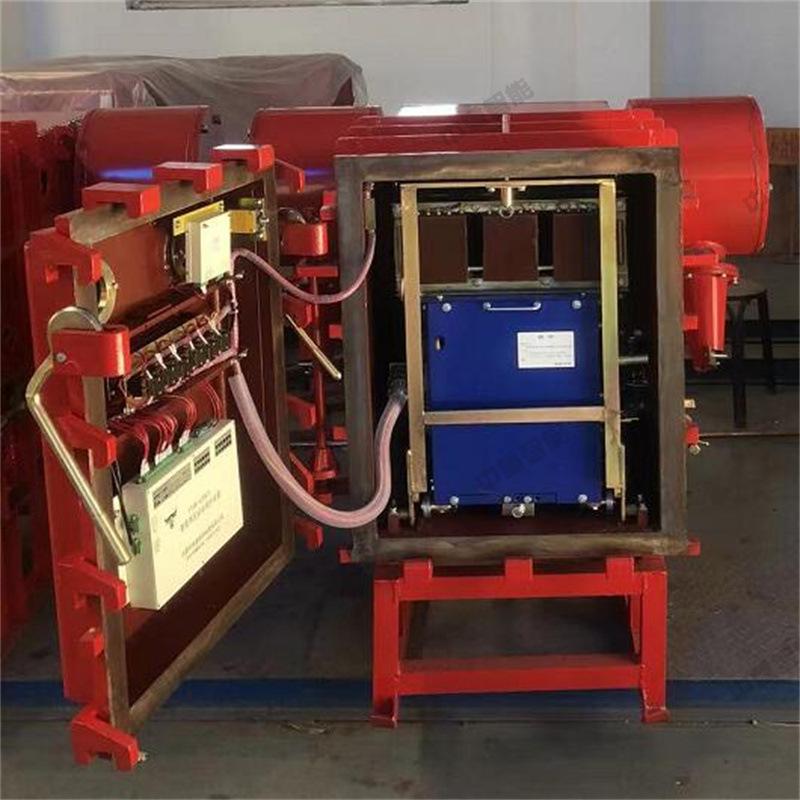

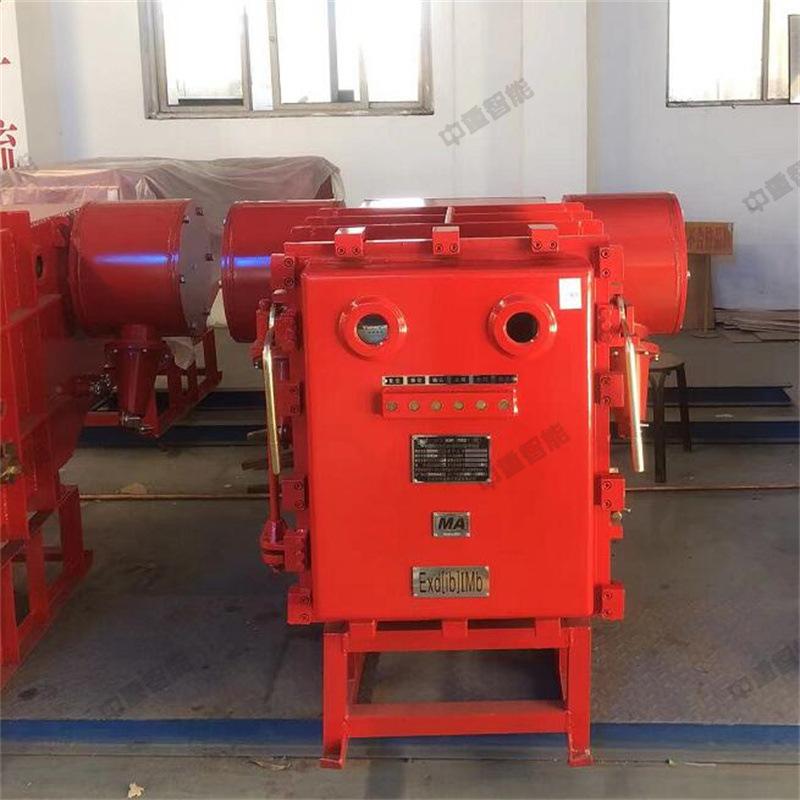

Garantia PJG3-630 / 10YD mina à prova de explosão e intrinsecamente seguro mecanismo de ímã permanente de alta tensão dispositivo de distribuição de energia a vácuo

1. Propósito
● O dispositivo de distribuição de energia a vácuo com mecanismo de ímã permanente de alta tensão à prova de explosão e intrinsecamente seguro PJG3-630/10YD é usado principalmente em minas de carvão com gases perigosos explosivos (misturas de metano), para controle, proteção e medição de sistemas de alimentação trifásicos CA com ponto neutro diretamente aterrado com tensão nominal 10(6)kV, frequência nominal 50Hz e corrente nominal 50 a 630A, e pode ser usado para partida direta de motores de alta tensão.
2. Condições de uso do dispositivo de distribuição de vácuo de mecanismo magnético permanente de alta tensão à prova de fogo e intrinsecamente seguro para mineração PJG3-630/10YD
● Temperatura ambiente -5℃～+40℃；
● A altitude não excede 1000m.
● Umidade relativa do ar ambiente não superior a 98% (a +25℃);
● Pode ser usado em minas de carvão subterrâneas com perigos de explosão de metano e poeira de carvão;
● Em locais sem trepidações significativas e vibração de impacto;
● Em um local que possa impedir o gotejamento de água;
● Instalação horizontal (inclinação não excedendo 15°);
● Categoria de Instalação III;
● Grau de poluição: Nível 3.
3. Classificação do produto
● Modelo do produto
PJG-200/10Y
P: Dispositivo de distribuição de energia
J：À prova de chamas e intrinsecamente seguro
G: Alta pressão
200：Corrente nominal A
10：Tensão nominal kV
Y: Mecanismo de ímã permanente
Padrões de implementação:GB3836-2010、JB8739-2015、Q/XTGK01-2018
● Tipo à prova de explosão: Tipo à prova de explosão e intrinsecamente seguro para mineração
● Marca à prova de explosão: Exd [ ib ] Ⅰ Mb
● Tipo de fiação do circuito principal
● De acordo com diferentes métodos de uso, o dispositivo de distribuição de energia é dividido em três tipos e três esquemas de fiação primária.
● A fiação primária do Tipo A é mostrada na Figura 1, com dois terminais de entrada de energia. O dispositivo de distribuição pode ser usado como uma unidade única ou em grupo.
● O esquema de fiação de barra simples tipo b é mostrado na Figura 2, com um terminal de entrada de energia e a outra extremidade conectada à barra longa. O lado da alimentação é uma entrada de circuito único, o lado da carga é uma saída de circuito único e o dispositivo de distribuição pode ser usado como uma unidade única ou em combinação.
● O esquema de fiação primária tipo C é mostrado na Figura 3. O dispositivo de distribuição não possui extremidade de entrada. A alimentação trifásica é conectada diretamente aos terminais de fiação deste interruptor a partir do cabo do interruptor adjacente. Quando vários dispositivos de distribuição na câmara são usados em conjunto, este dispositivo de distribuição serve apenas como um interruptor de derivação e não pode ser usado sozinho; é limitado ao uso conjunto.
