DO-75 tipo dobra da bobina que forma a máquina de dobra do arco da tubulação do metal da máquina de bobinamento do perfil do metal da máquina de dobra
Lembrete caloroso: os preços online e as imagens dos parâmetros são apenas para referência. Ligue para verificar os parâmetros da máquina e modelos detalhados.

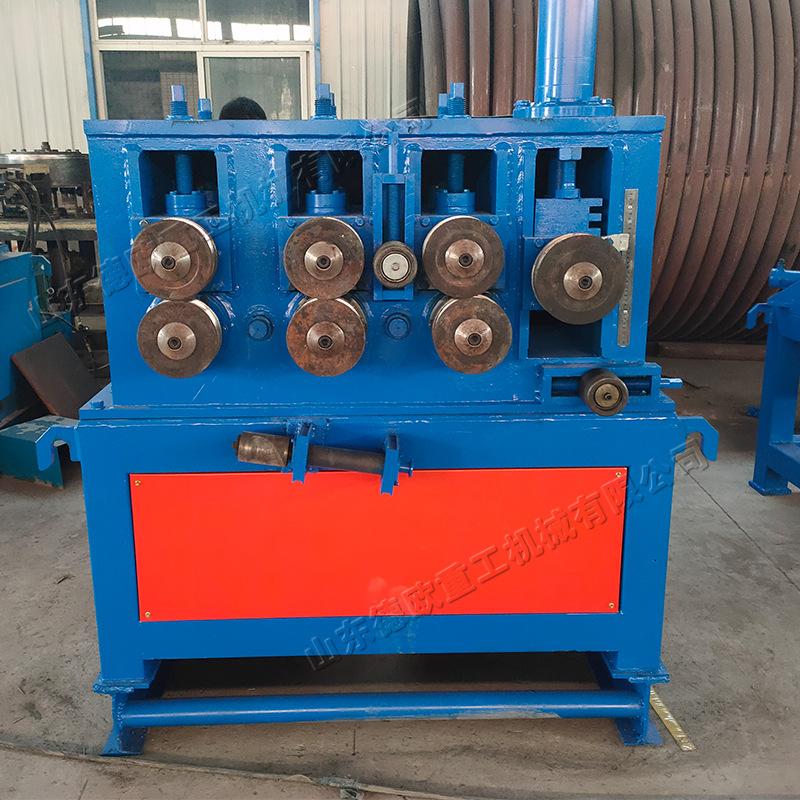

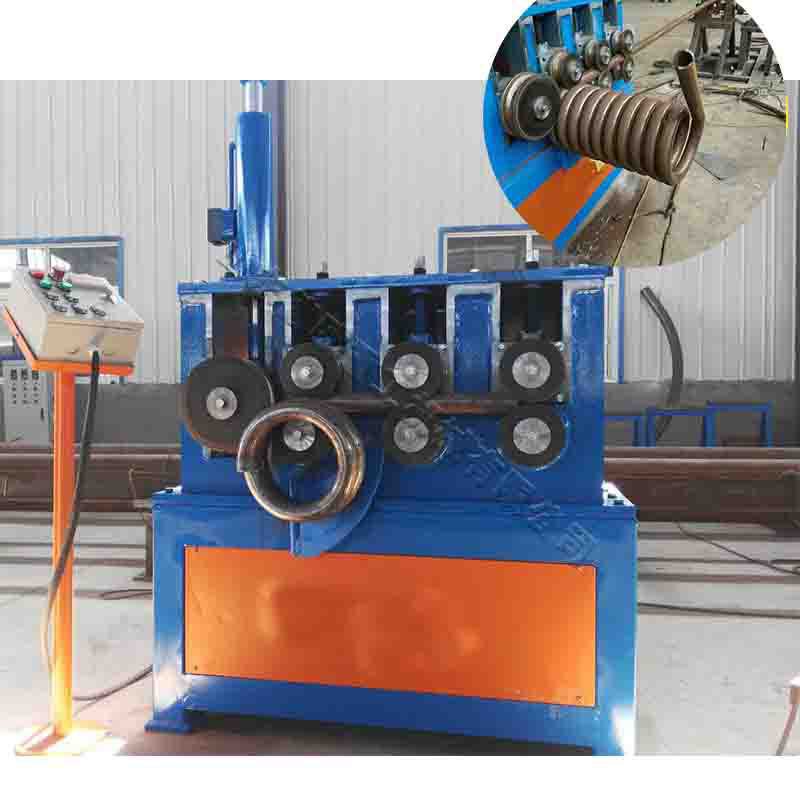

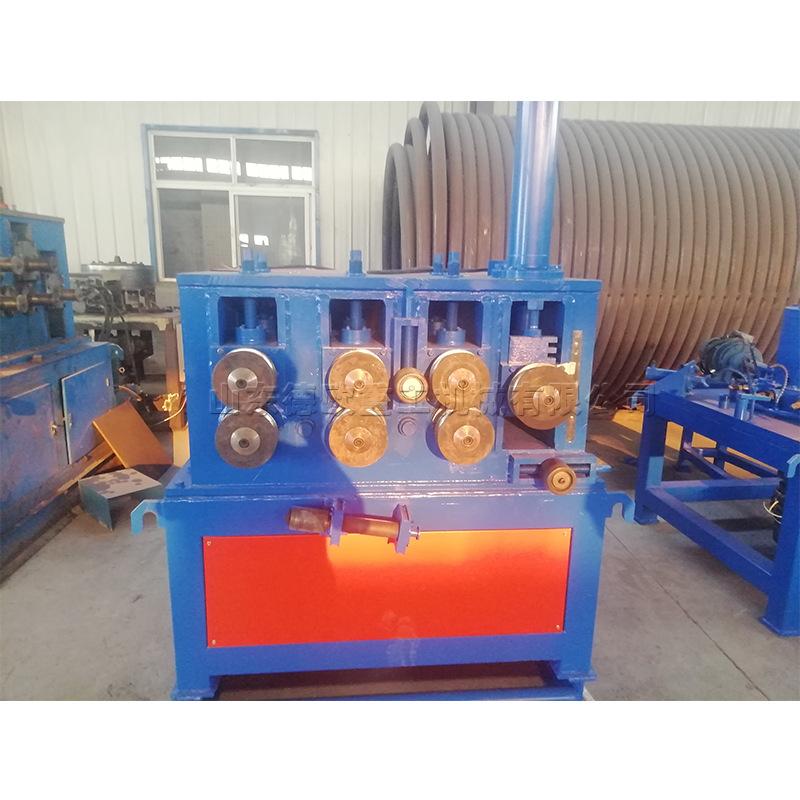

A máquina de bobina DO-25/30/45/75 é um tipo de equipamento usado para dobrar bobinas de evaporadores, trocadores de calor, etc. Ela pode dobrar tubos de metal em formas simples de pequeno diâmetro, arcos ou espirais sem alterar as características da seção transversal. É amplamente usada em evaporadores, trocadores de calor, petróleo, indústria química, energia hidrelétrica, estruturas metálicas e indústrias de fabricação de máquinas. Ela tem uma estrutura razoável, tamanho pequeno, fácil operação e manutenção e uso confiável.
Dimensões: comprimento, largura e altura 1800*1600*1700mm, peso 3,2T, potência do motor principal 7,5Kw, motor hidráulico 3kw
Diâmetro máximo da bobina 76×6mm
modelo Parâmetros técnicos | 25 | 30 | 45 | 75 | |
Módulo de flexão máxima do perfil Cm3 | 1 | 5 | 12 | 21 | |
Velocidade de flexão r/min | 5.6 | 5.6 | 5,0 | 2.8 | |
Rendimento do perfil MPa | 345 | 345 | 345 | 345 | |
Impulso do cilindro T | Manual | 8 | 18 | 25 | |
Aço redondo | Maior modelo de seção transversal | 18 | F25 | 38 | 48 |
| Raio mínimo de curvatura mm | 30 | 50 | 80 | 100 |
Dobramento de aço plano | Maior modelo de seção transversal | 5×30 | 6×30 | 12x70 | 25x80 |
| Raio mínimo de curvatura mm | 90 | 90 | 150 | 150 |
tubo redondo | Maior modelo de seção transversal | Ø25×2 | Ф32×3 | 45x5 | 76x6 |
| Raio mínimo de curvatura mm | 65 | 80 | 115 | 190 |
| Modelo de menor seção transversal | Ø8×1,5 | Ф6×1 | 20x1,5 | 20x1,5 |
| Raio mínimo de curvatura mm | 30 | 30 | 60 | 80 |
tubo quadrado | Maior modelo de seção transversal | 25×25×2,5 | 30×30×2,5 | 50x50x6 | 80x80x6 |
| Raio mínimo de curvatura mm | 150 | 150 | 250 | 300 |
| Modelo de menor seção transversal | 10×2 | 10×2 | 20x2 | 20x2 |
| Raio mínimo de curvatura mm | 40 | 40 | 60 | 80 |
As fotos do produto são apenas para referência. A cor e o estilo específicos do produto real estão sujeitos à entrega. A fábrica enviará aleatoriamente de acordo com a sequência do pedido. Nenhuma devolução ou troca será aceita, a menos que haja um problema de qualidade.
