Certificación de seguridad del carbón modelo de sistema de comunicación de fuga sistema de comunicación de fuga completo KTL121 sistema de comunicación de fuga

Aplicación del producto del sistema de comunicación de fugas:

1. Utilizado para el despacho de locomotoras en minasFugaAprobarRed de ingeniería de sistemas de comunicación:

Este sistema combina equipos de comunicación para la comunicación subterránea y el control de la operación de locomotoras en túneles. Ofrece una excelente transmisión de señales de voz. Con este equipo instalado, el personal de la estación de despacho de locomotoras puede despachar y controlar las locomotoras de forma flexible y rápida en cualquier momento. Los maquinistas también pueden informar rápidamente del estado y la ubicación de la locomotora a la estación de despacho, garantizando así su operación estable y segura. Los componentes de este sistema son equipos intrínsecamente seguros para minería y pueden utilizarse en entornos con polvo de carbón y gases explosivos (túneles mineros). El sistema consta de tres partes: una estación base (que incluye una estación base, una máquina de empalme, una fuente de alimentación con voltaje estabilizado y un teléfono móvil a prueba de explosiones), un cable de transmisión de señal (que incluye un cable de protección contra fugas y un amplificador de relé bidireccional) y un dispositivo portátil. La distancia de llamada entre la estación base y la estación móvil es de una sola línea.15 km; la distancia total con ramales puede alcanzar los 25 km. Todos los equipos de la estación terrestre pueden ubicarse en el escritorio de la sala de despacho de la mina y funcionan con una fuente de alimentación de 127 V 50 Hz CA.

2. Conexión en red del sistema de comunicación de fugas de minas para la verificación de puntos de vagones de personal en pozos inclinados y el mantenimiento de pozos verticales:

Este sistema es un dispositivo de comunicación que permite al personal de la sala de máquinas, sobre el pozo, comunicarse con el personal de mantenimiento de la locomotora de pozo inclinado o del tanque colgante de pozo vertical. Transmite eficazmente señales de voz y puntos, de modo que el personal correspondiente, tanto sobre el pozo como en los pozos inclinado y vertical, pueda establecer un contacto cercano. El sistema consta de una estación base en la sala de máquinas, una fuente de alimentación con tensión estabilizada, un cable de fugas tendido en el pozo y un dispositivo portátil que el personal lleva consigo. Las señales de voz y puntos recibidas por la estación base se emiten a través del altavoz del micrófono situado fuera de la máquina.Incluso en un entorno con ruido de 85 dB, se puede hablar o contactar con el dispositivo portátil. (La estación base memoriza y muestra el número de veces que se contacta). El equipo que soporta este sistema puede utilizarse en minas con polvo de carbón y gases explosivos. La instalación de este equipo garantiza el trabajo seguro y fiable del personal de mantenimiento de pozos inclinados y verticales. La estación base y la fuente de alimentación con voltaje estabilizado se encuentran en el escritorio de la sala de máquinas y utilizan 127 V CA para la iluminación.

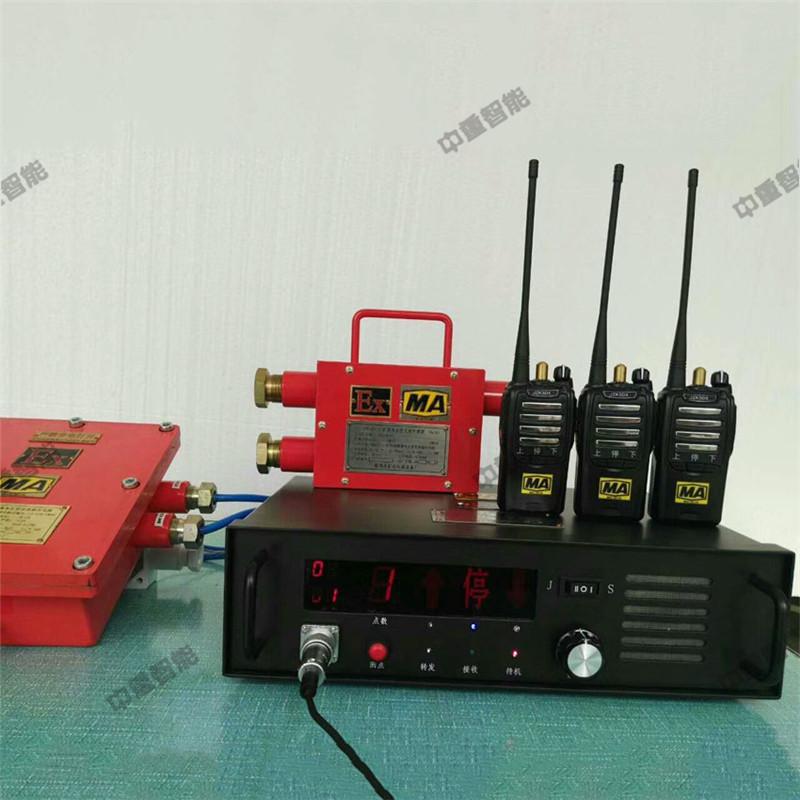

Composición del producto del sistema de comunicación de fugas:

1. Máquina tándem

La unidad tándem es una extensión del sistema de comunicación de fugas. Esta unidad se utiliza junto con el equipo asociado para lograr la comunicación RF en tándem entre el puerto de antena de la estación base y los cables de fuga de cuatro vías.

2. Base

La estación base es la unidad principal del sistema de comunicación de fugas y es operada por el personal de servicio.(Portátil) Conversación bidireccional y transferencia de conversaciones entre esclavos. También es posible conectar la estación de radio cableada del pozo con la estación de radio subterránea mediante la máquina tándem para lograr una conversación bidireccional.

3. Fuente de alimentación a prueba de explosiones

La fuente de alimentación está equipada con protección contra cortocircuitos y sobrecorriente.

4. Cable con fugas

Este sistema utilizaEl cable con fugas, con estructura de bobinado superpuesto contorneado, ofrece un buen rendimiento y alta fiabilidad, además de transmitir y radiar señales de radiofrecuencia. En el carril, la intensidad de la señal de radio que genera es 15 dB superior a la de los cables con fugas convencionales y ofrece una buena cobertura lateral. En cuanto a su efecto de cegamiento, es superior al de otros cables similares.

5. Teléfono móvil

Los dispositivos portátiles están equipados para los trabajadores móviles subterráneos. En el túnel, dentro del alcance del canal de transmisión de fugas, pueden comunicarse con la estación base; mediante el funcionamiento de la estación base, el personal puede comunicarse con el teléfono fijo en el pozo; también pueden comunicarse entre sí a través de la estación base.

6. Amplificador bidireccional

El amplificador repetidor bidireccional es un dispositivo de apoyo para el sistema de comunicación con fugas. Su función es amplificar la señal de radiofrecuencia para compensar la pérdida de transmisión causada por el cable con fugas.La señal transmitida entre el auricular (A) y el auricular (B) se amplifica en ambas direcciones (A→B)(B→A). Tiene las características de amplio rango dinámico, control ALC y bajo ruido. El amplificador se divide en dos tipos: de dos puertos y de tres puertos. El tipo de tres puertos se utiliza para derivar el cable radiante. El amplificador tiene un atenuador multietapa,
