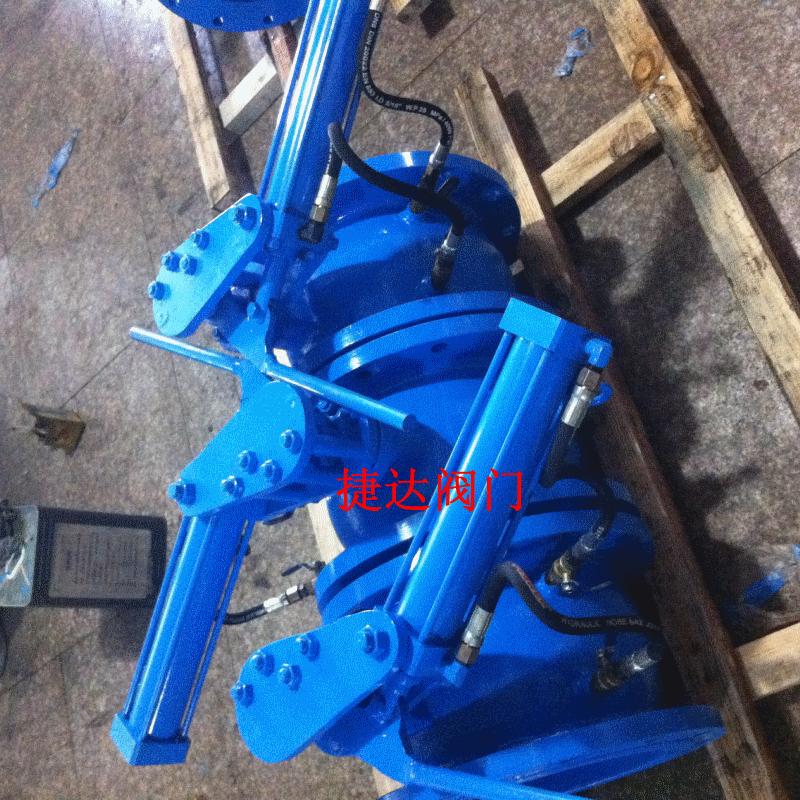

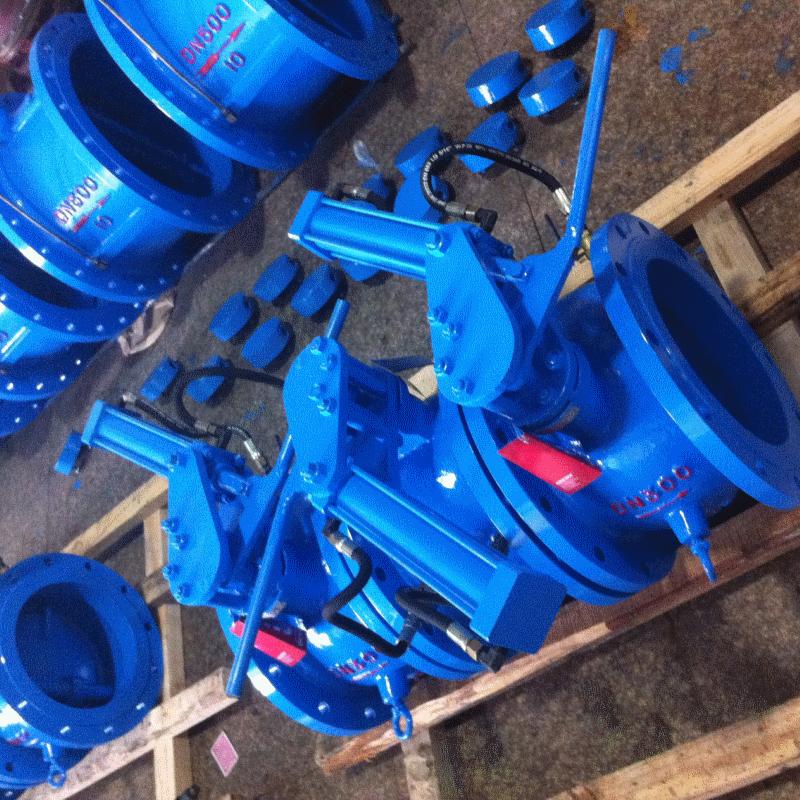

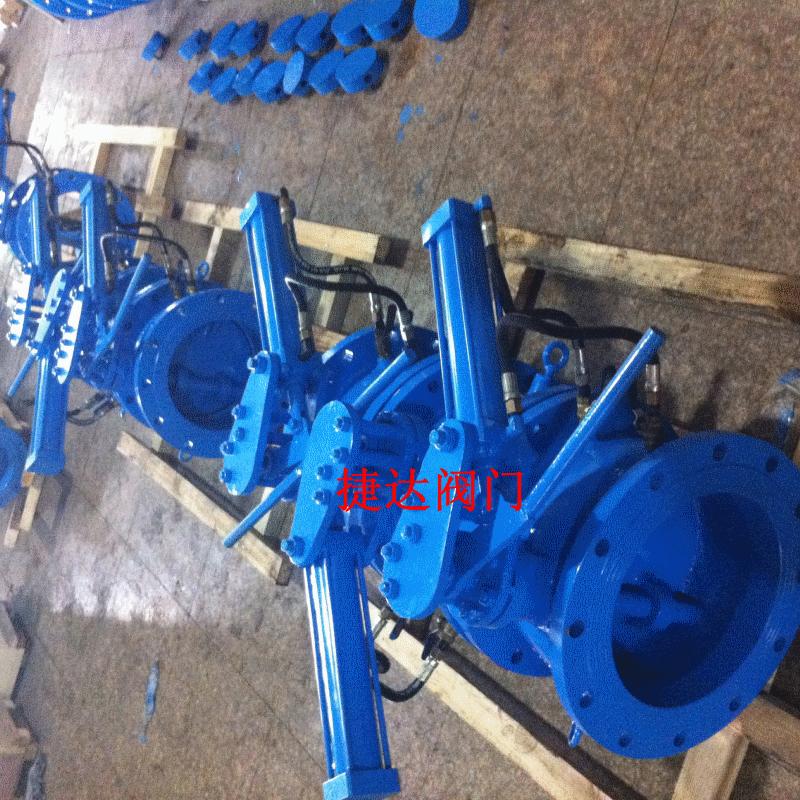

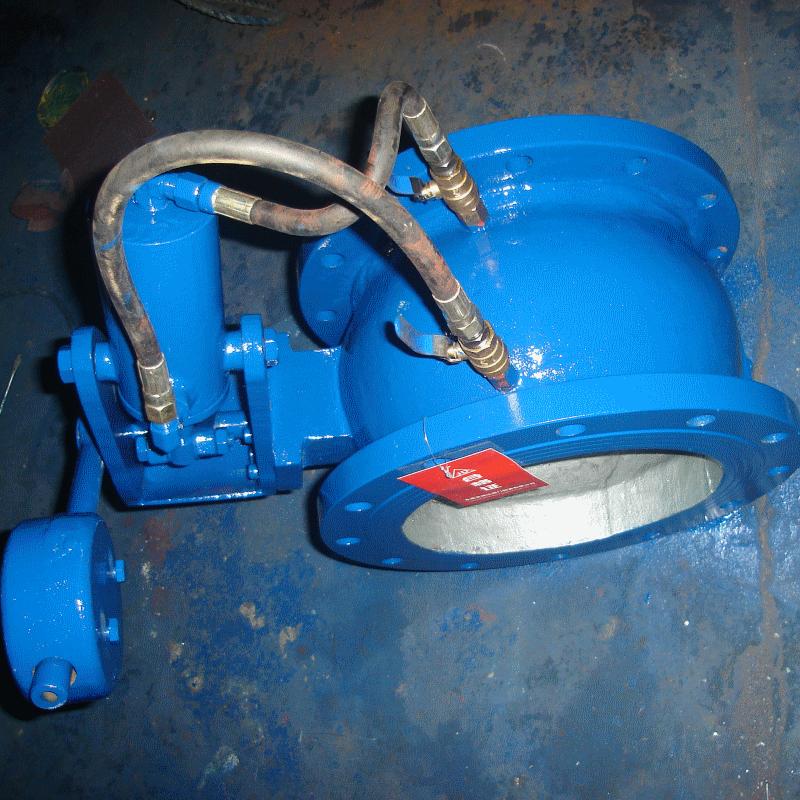

Válvula hidráulica automática BFDZ701
1. Função e uso:
A válvula hidráulica automática BFDZ701 é um produto desenvolvido por nossa empresa com base no excelente desempenho de muitas válvulas, como válvula de retenção de fechamento lento de microrresistência, válvula borboleta controlada hidraulicamente e válvula de controle hidráulica multifuncional (bomba). Ela tem as funções de válvula de gaveta elétrica, válvula borboleta elétrica e válvula de retenção, e elimina riscos de golpe de aríete por meio de ações de fechamento rápido e fechamento lento para proteger a segurança de bombas de água e sistemas de rede de tubulação. Atualmente, esta válvula é um novo tipo de equipamento de controle de estação de bombeamento com estrutura inovadora, desempenho avançado e operação confiável, e é amplamente utilizada em tubos de saída de estações de bombeamento automatizadas de abastecimento de água e drenagem.
2. Principais desempenhos técnicos e características:
Pequena resistência ao fluxo, efeito significativo de economia de energia: as peças de abertura e fechamento adotam o tipo de placa borboleta, com pequeno deslocamento, fluxo de água suave e pequenas perdas ao longo do caminho e perdas locais;
Eliminação confiável do golpe de aríete: o dispositivo de fechamento lento é interligado com a placa da válvula para iniciar e fechar; o fechamento rápido é obtido automaticamente, o que não é afetado pelo fluxo real e pelas mudanças de altura da bomba d'água, e não requer cálculo do tempo de fechamento rápido, ajuste no local por profissionais, componentes elétricos e energia externa, e tem menos pontos de falha;
O torque de atrito do par de vedação é extremamente pequeno: a estrutura excêntrica tridimensional do par de vedação inclinado é adotada, e a placa da válvula elíptica é inclinada em 75 graus, o que encurta o curso de fechamento da válvula, encurta a distância de deslizamento do anel de vedação, reduz o torque de atrito, atinge o efeito de embreagem instantânea e tem o efeito de compensação automática de aperto;
Vedação confiável e vazamento zero: adota a primeira estrutura de vedação dupla macia e dura no país e no exterior, na qual o par de vedação macia e dura tem as funções de anti-areia e compensação automática de pressão, alcançando o melhor efeito de vedação com o torque de atrito mínimo.
Realize o fechamento da válvula e a partida da bomba: Após a partida da bomba, a pressão de entrada da válvula deve atingir um valor predefinido antes que a válvula abra, o que pode atingir a corrente mínima de partida da bomba e garantir a segurança do motor e das instalações de controle eletrônico.
Operação e manutenção simples: basta ligar ou desligar a energia da unidade da bomba, e a válvula abrirá e fechará automaticamente de acordo com os procedimentos operacionais da bomba. As peças no cilindro hidráulico podem ser inspecionadas e reparadas enquanto a unidade está funcionando normalmente. As peças principais são feitas de materiais de alta qualidade e basicamente não requerem manutenção;
A placa indicadora de escala que reflete o ângulo de abertura e fechamento da placa borboleta pode ser usada para observar o processo de abertura e fechamento da válvula. O gerador de sinal de posição da válvula também pode enviar um sinal de posição de válvula analógico de 4-20 mA para a tela de controle principal remoto para obter monitoramento remoto.
Ocupa pouco espaço, reduzindo custos de construção;
