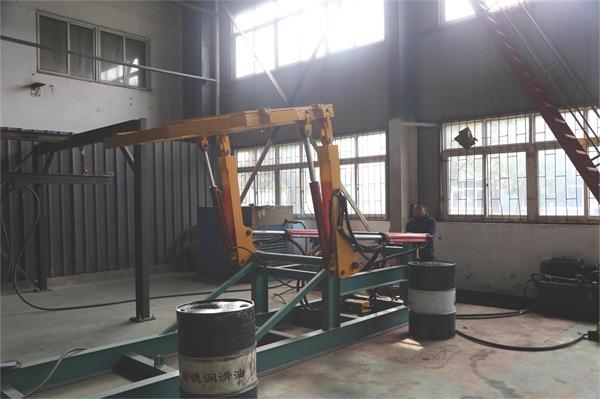

Visão geral do dispositivo de suporte temporário aerotransportado ZLJ-18

Para resolver as deficiências do suporte da viga frontal do tubo artificial durante o desenvolvimento de túneis de minas de carvão, melhorar a mecanização da escavação abrangente e realizar uma tecnologia de escavação rápida e segura. O dispositivo de suporte temporário aerotransportado realiza uma tecnologia de suporte segura, confiável e rápida para a área superior vazia, melhorando muito a segurança da produção de escavação, melhorando muito a eficiência da produção e tendo grandes benefícios econômicos e sociais.

Características do produto do dispositivo de suporte temporário aerotransportado ZLJ-18

1. Instalado na parte de corte da máquina de perfuração de túneis, ele pode ser avançado junto com a máquina de perfuração de túneis, encurtando o tempo de suporte e melhorando a eficiência do trabalho. Pode melhorar muito a eficiência da filmagem de mineração de túneis. Durante o suporte, os trabalhadores operam em uma área segura e evitam entrar na área superior vazia, o que aumenta a segurança. Pode ser combinado com vários tipos de máquinas de perfuração de túneis, com pouca modificação na máquina de perfuração de túneis e combinação conveniente. O sistema tem um alto grau de mecanização, fácil operação, suporte rápido, segurança e confiabilidade, e é fácil de instalar e usar no subsolo.

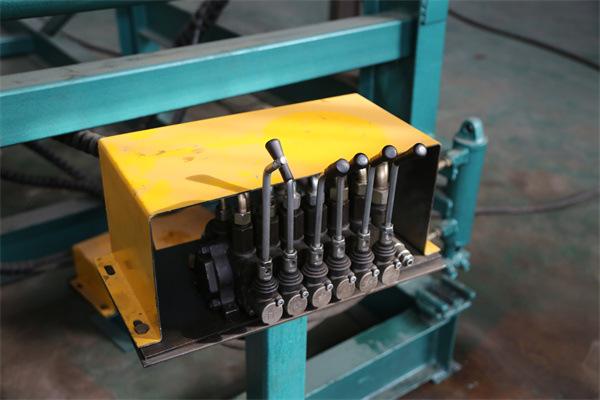

2. Um dispositivo de válvula de balanceamento é instalado no sistema para garantir a consistência da ação. O cilindro tem uma trava bidirecional embutida para garantir a estabilidade da ação e a segurança do trabalho.

3. Usando o sistema hidráulico da máquina de perfuração de túneis, este dispositivo é interligado com a máquina de perfuração de túneis, e as operações de escavação cruzada e suporte não interferem uma na outra. Quando a operação de perfuração de túneis está em andamento, o suporte temporário é dobrado e retraído na placa de cobertura da máquina de perfuração de túneis, o que reduz muito o tamanho do limite externo e não interfere nas operações de corte e carregamento da máquina de perfuração de túneis e na linha de visão operacional do motorista;

4. A estrutura da viga superior de suporte está em contato superficial com o teto do túnel, com a força de suporte fornecida pelo cilindro de óleo, e a área de suporte é grande; a placa superior pode ser inclinada para suporte, o que pode ser aplicado em túneis com diferentes condições, e também tem as funções de extensão frontal e extensão lateral, o que aumenta muito a área de suporte.

Parâmetros técnicos do dispositivo de suporte temporário aerotransportado ZLJ-18

a. Pressão do sistema do dispositivo: 16 MPa, vazão 50 L/min. b. Seção de túnel aplicável: retangular, arqueada

c. Largura do túnel aplicável 3,5～5,5m, altura 2,3～4,5m

d. Resistência nominal de trabalho: 10kN

e. Área de suporte: 2100㎜×2000㎜ (personalizável)

f. Distância de suporte além da cabeça de corte da máquina de perfuração de túneis: 1 a 1,8 m.

g. Peso do dispositivo (incluindo peso do sistema hidráulico): cerca de 1000 kg.

<<<

<< <<<<<
