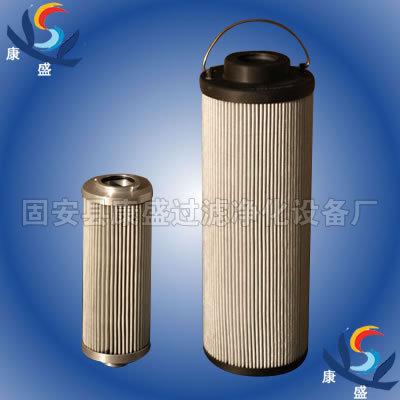

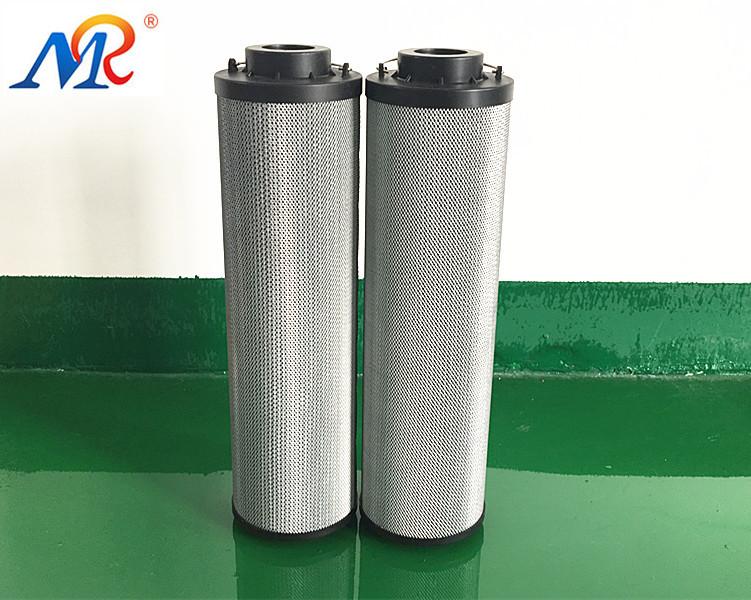

O elemento do filtro de óleo é usado principalmente para filtrar óleo no sistema hidráulico e é instalado no filtro e no filtro de óleo no sistema hidráulico.
No circuito de óleo do sistema hidráulico, é utilizado para remover pó metálico e outras impurezas mecânicas causadas pelo desgaste de diversos componentes do sistema hidráulico para manter o circuito de óleo limpo e prolongar a vida útil do sistema hidráulico; o elemento filtrante da série de baixa pressão também é equipado com uma válvula de derivação. Quando o elemento filtrante não é substituído a tempo, a válvula de derivação pode abrir automaticamente para garantir o funcionamento normal do sistema.
Principais parâmetros e recursos
Material: malha tecida de aço inoxidável, malha sinterizada, malha tecida de ferro,
Material do filtro: papel de filtro de fibra de vidro, papel de filtro de fibra química, papel de filtro de polpa de madeira
Características: Feito de malha metálica de camada única ou multicamadas e material de filtro, o número de camadas e o tamanho da malha da malha de arame são determinados de acordo com diferentes condições de uso e
Depende da finalidade, alta concentricidade, alta resistência à pressão, boa retidão, material de aço inoxidável, sem rebarbas, para garantir longa vida útil
。
Aplicação industrial: filtragem grosseira de óleo lubrificante e combustível, destilação em filtragem fina,absorver、evaporação, filtragem e outros processos, existem muitos
Modelos e especificações, instalação e substituição; conveniente e rápido, pequena diferença de pressão inicial, longo ciclo de limpeza[1]。
Classificação e escopo de aplicação
De acordo com a posição de instalação no sistema hidráulico,Filtro de óleo hidráulicoDividido em filtro de óleo de linha de sucção de óleo, filtro de óleo de linha de pressão e tubo de retorno de óleo
Elemento filtrante de óleo.
Filtro de óleo hidráulico da linha de sucção: Linha de sucção (tanque de óleo - entrada da bomba hidráulica) ou instale diretamente o filtro de sucção no tanque de óleo
É uma medida necessária para proteger a bomba hidráulica. Sua precisão é geralmente de 100~180μm, que é determinada pela capacidade de autoescorvamento da bomba.
, resistência excessiva ao fluxo causa cavitação na bomba hidráulica.
Filtro de óleo hidráulico da linha de pressão: O filtro de óleo da linha de pressão não só protege os componentes a jusante, mas também garante o óleo do sistema
O filtro de óleo principal com alto nível de poluição pode purificar efetivamente o óleo e proteger a bomba hidráulica.
O filtro está sob grande pressão e vibra severamente. A diferença de pressão permitida do elemento do filtro de óleo da tubulação de pressão é determinada de acordo com diferentes pressões.
O nível de pressão está na faixa de 0,3 a 0,7 MPa. Como um filtro de óleo de tubulação de pressão para equipamentos de solo, considerando o custo e o espaço de instalação, ele pode
Grande é grande.
Elemento do filtro de óleo hidráulico da linha de retorno de óleo: várias impurezas, como partículas abrasivas geradas por vários componentes durante a operação, podem ser removidas ajustando a linha de retorno.
O óleo é interceptado pelo filtro de óleo no oleoduto para evitar que ele retorne ao tanque de óleo e seja sugado para dentro da bomba hidráulica novamente. A diferença de pressão permitida do filtro de óleo no oleoduto de retorno é baseada em
De acordo com diferentes níveis de pressão, o intervalo é de 0,3~0,5MPa. A precisão é determinada de acordo com os requisitos de contaminação de óleo.
Existem mais fatores a serem considerados na configuração, um dos fatores importantes é o choque hidráulico, especialmente se houver cilindros hidráulicos e proporcionais
No caso de uma válvula, a reversão do cilindro hidráulico sob alta pressão e a falha repentina de energia da válvula proporcional produzirão um grande impacto instantâneo no fluxo.
Isso causará grandes danos ao elemento filtrante do filtro de óleo. Ao projetar e selecionar o filtro de óleo para o oleoduto de retorno, você deve ter um entendimento completo dele e dar a ele consideração estrutural.
Usado principalmente em petroquímica, filtragem de oleodutos de campos de petróleo; equipamentos de reabastecimento, equipamentos de máquinas de engenharia, filtragem de combustível; tratamento de água
Filtração de equipamentos industriais; campos farmacêuticos e de processamento de alimentos
