um,Válvula de parada de flange elétrica de alta temperatura J941HCaracterísticas de design e usos:

1. Forma de conexão entre o corpo da válvula e a tampa da válvula: PN10-64 adota tampa de válvula aparafusada; PN64-320 adota tampa de válvula de vedação de autopressão.

2. Porca da haste da válvula: Normalmente, o material da porca da haste da válvula é ASTM A439 D2, e liga de cobre e outros materiais podem ser usados de acordo com os requisitos do usuário. Para válvulas de parada de grande diâmetro, rolamentos podem ser instalados para reduzir o torque de abertura da válvula de parada para que a válvula possa ser facilmente aberta e fechada.

3. Projeto da haste da válvula: Feito por processo de forjamento integral, com pequeno diâmetro determinado de acordo com os requisitos padrão.

4. Formato da junta da tampa da válvula: a válvula de parada PN10-64 usa junta espiral de aço inoxidável com grafite; a válvula de parada PN100 pode usar junta espiral de aço inoxidável com grafite ou junta de anel de metal; a válvula de parada PN160 pode usar junta de anel de metal, a válvula de parada PN320 usa anel de metal de vedação de autopressão.

5. Características estruturais da válvula de retenção: castelo aparafusado, suporte da haste ascendente e tampa metálica da haste de elevação.

6. Design de assento de vedação superior: Todas as válvulas de parada fornecidas por nossa empresa têm design de vedação reversa. Normalmente, o design do assento da válvula de parada de aço carbono adota uma estrutura de vedação reversa separada, e a superfície de vedação reversa da válvula de parada de aço inoxidável é muito confiável. Embora haja vedação reversa de acordo com o padrão API600, ela não é usada como base para substituir a embalagem sob pressão.

7. Vedação da embalagem: Normalmente, grafite flexível moldado é usado como material de embalagem, e materiais de embalagem de PTFE ou compostos podem ser fornecidos de acordo com as necessidades do usuário. A rugosidade da superfície da embalagem em contato com a caixa de vedação é de 3,2um, o que pode garantir que a haste da válvula e a superfície de contato da embalagem estejam firmemente conectadas, mas possam girar livremente. A rugosidade da superfície de vedação da haste da válvula após usinagem de precisão é de 0,8um, o que pode garantir a vedação confiável da haste da válvula.

8. Sede da válvula: As sedes da válvula de parada de aço carbono são geralmente feitas de aço forjado. A superfície de vedação da sede da válvula pode ser pulverizada com liga dura de acordo com as necessidades do cliente. As válvulas de parada NPS≤10″ usam sedes de válvula aparafusadas rosqueadas separadas. Se o usuário precisar de uma estrutura de sede de válvula soldada, ela também pode ser fornecida; As válvulas de parada NPS≤12″ usam uma estrutura de sede de válvula soldada; as sedes de válvula de parada de aço inoxidável são geralmente integrais ou diretamente processadas após a soldagem de liga dura no corpo. Se o usuário tiver requisitos, as sedes de válvula de parada de aço inoxidável também podem usar estruturas de sede de válvula aparafusadas rosqueadas e soldadas separadas.

dois,Válvula de parada de flange elétrica de alta temperatura J941Hvantagem:

1. A resistência do fluido é pequena e seu coeficiente de resistência é igual ao de uma seção de tubo do mesmo comprimento.

2. Possui estrutura simples, tamanho pequeno e peso leve.

3. Apertado e confiável. Atualmente, o material da superfície de vedação das válvulas de gaveta é amplamente feito de plástico, que tem bom desempenho de vedação e também é amplamente utilizado em sistemas de vácuo.

4. É fácil de operar e abre e fecha rapidamente. Ele só precisa ser girado 90° de totalmente aberto para totalmente fechado, o que é conveniente para controle de longa distância.

5. Fácil manutenção: a válvula gaveta tem uma estrutura simples e o anel de vedação geralmente é móvel, por isso é fácil de desmontar e substituir.

6. Quando totalmente abertas ou totalmente fechadas, as superfícies de vedação do corpo da comporta e da sede da válvula são isoladas do meio, e o meio não causará erosão na superfície de vedação da válvula ao passar.

7. Tem uma ampla gama de aplicações, com diâmetros variando de alguns milímetros a vários metros, e pode ser usado de alto vácuo a alta pressão. Quando a esfera gira 90 graus, a entrada e a saída devem apresentar uma superfície esférica, cortando assim o fluxo.

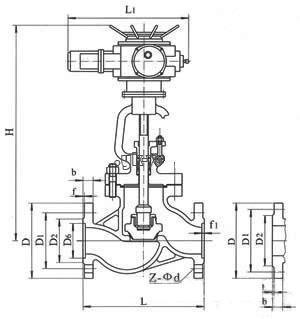

três,Válvula de parada de flange elétrica de alta temperatura J941HCaracterísticas estruturais:
