Finalidade e escopo de uso
A perfuratriz de túnel totalmente hidráulica do tipo rastreador para minas de carvão é usada principalmente para perfuração de furos de extração de gás (descarga), rejuntamento de furos de prevenção de incêndio, furos de injeção de água de veios de carvão, furos de alívio de pressão anti-ruptura, furos de exploração geológica e outros furos de engenharia em minas de carvão. É adequada para vários veios de carvão e formações rochosas com um coeficiente de firmeza de rocha de f10. A perfuratriz pode andar independentemente e girar no local. A seção transversal do túnel ou local de perfuração deve ser maior que 10,5 m2, a altura maior que 4 m e a largura maior que 3,5 m.
Estrutura principal e princípio de funcionamento

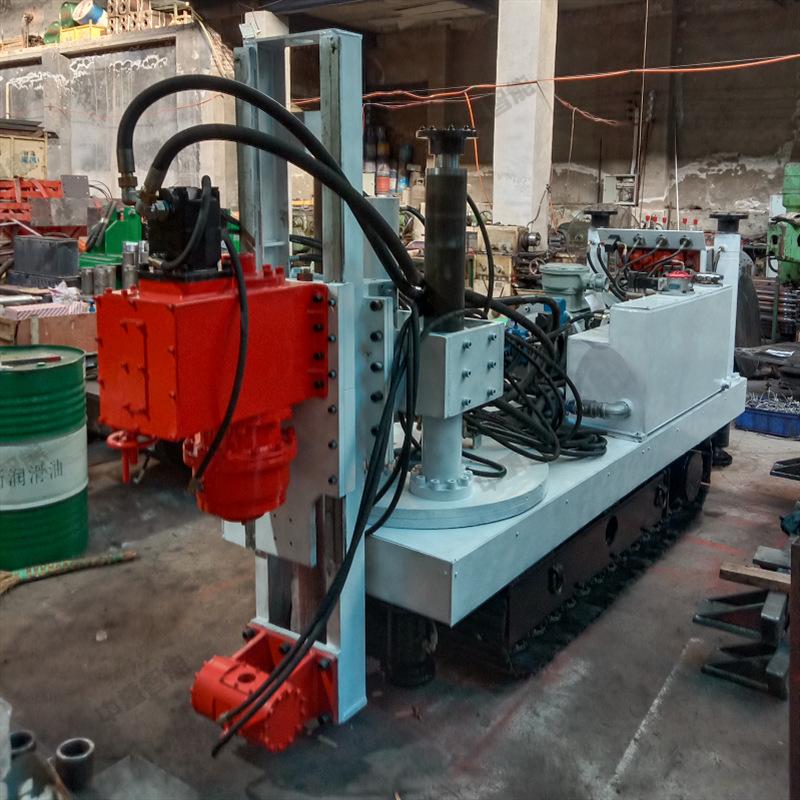

A estrutura geral da plataforma de perfuração é composta principalmente de veículo rastreador, painel de controle, cabeça de força, estrutura, braçadeira, conjunto do motor, refrigerador, tanque de combustível, ferramentas de perfuração e outras peças.
A estrutura da plataforma de perfuração de túneis
Este tipo de equipamento de perfuração adota uma estrutura hidráulica e é dividido em três partes: um motor principal, uma estação de bombeamento e um console operacional. O motor principal é uma estrutura dividida e pode ser desmontado para facilitar o transporte. Ele usa principalmente brocas compostas de carboneto e diamante para perfuração rotativa. Ele também pode ser equipado com hastes de perfuração em espiral de grande diâmetro e brocas de perfuração de núcleo para atender a diferentes requisitos de perfuração. Este equipamento de perfuração é um equipamento de perfuração hidráulica de base do tipo cabeça de força, que é usado principalmente para perfuração de furos de extração de gás (descarga), furos anti-ruptura, rejuntamento de furos de extinção de incêndio, furos de injeção de água de camada de carvão, furos de exploração geológica e outros furos de engenharia em minas de carvão.
O que é uma plataforma de perfuração de túneis?As perfuratrizes hidráulicas de túneis para minas de carvão usam principalmente brocas de carboneto e diamante para perfuração rotativa. As perfuratrizes hidráulicas de túneis são amplamente utilizadas para perfuração de construções, como exploração de água, injeção de água, exploração de gás e furos de liberação, exploração geológica, ancoragem de taludes, etc. em diferentes ângulos em minas. Especificações: ZDY-660, ZDY1200, ZDY-2000S. As perfuratrizes hidráulicas de túneis para minas de carvão são amplamente utilizadas para perfuração de construções, como exploração de água, injeção de água, exploração de gás e furos de liberação, exploração geológica, ancoragem de taludes, etc. em diferentes ângulos em minas; especialmente adequadas para perfuração quase horizontal de ±300 em minas de carvão e permitem uso de azimute de ±900.
2.1 Componentes do tanque de combustível
O conjunto do tanque de óleo é composto principalmente pelo corpo do tanque, filtro de ar, filtro de óleo de retorno, filtro de sucção de óleo autovedante TF e outros componentes. A estação de bombeamento é a fonte de energia da plataforma de perfuração, convertendo energia elétrica em energia hidráulica. O motor aciona a bomba de êmbolo através do acoplamento de engrenagem, e a bomba de êmbolo suga óleo do tanque de óleo e emite óleo de pressão. O tanque de óleo é preenchido com óleo hidráulico antidesgaste 46# até a marca no medidor de nível de óleo. Para evitar que sujeira entre no tanque de óleo ao reabastecer no subsolo, o reabastecimento deve ser feito através do filtro de ar.

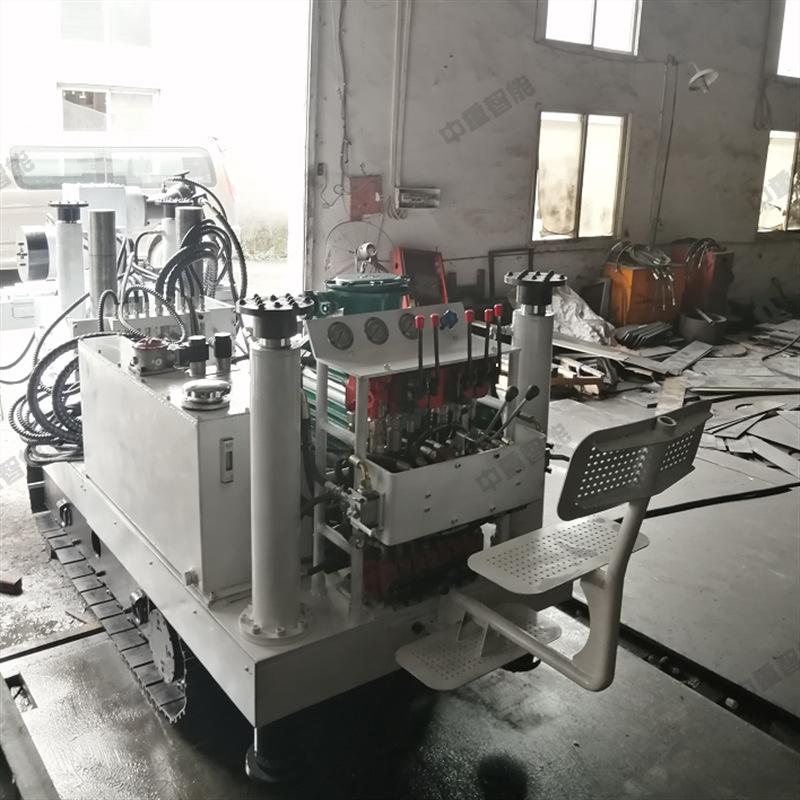

2.2 Mesa de operação de sonda de perfuração
A mesa de operação é usada para manipular as ações de vários componentes do sistema hidráulico para atingir a operação normal da plataforma de perfuração. É composta principalmente por uma mesa de operação, uma válvula de operação principal, uma válvula de reversão multidirecional de deslocamento, uma válvula de ajuste, uma válvula de aceleração, um manômetro, uma mangueira, etc. A mesa de operação distribui o óleo de pressão fornecido pela estação de bombeamento para cada atuador hidráulico por meio de um grupo de válvulas de reversão multidirecional para atingir várias funções da plataforma de perfuração. A válvula de operação principal é composta por cinco válvulas, que controlam respectivamente a rotação para frente e para trás da cabeça de potência, o movimento normal para frente e para trás e o movimento rápido para frente e para trás do cilindro de alimentação, a fixação e afrouxamento do mandril hidráulico e a fixação e afrouxamento da braçadeira; a válvula de reversão multidirecional de deslocamento controla principalmente o deslocamento do veículo rastreador da plataforma de perfuração e controla os rastreadores esquerdo e direito, respectivamente, para atingir a caminhada reta, a curva e outras ações; a válvula de ajuste é composta por 7 válvulas para atingir a operação de ângulo morto de 720° da plataforma de perfuração e ancoragem da plataforma de perfuração; quando a plataforma de perfuração está funcionando, o fluxo da válvula de aceleração (ajuste fino) pode ser ajustado para ajustar a velocidade de alimentação da plataforma de perfuração. O óleo de alta pressão na saída da bomba grande é distribuído para a válvula de operação principal e a válvula de deslocamento através da válvula de esfera de três vias de alta pressão; o óleo de alta pressão na saída da bomba pequena é distribuído para a válvula de ajuste e a válvula principal. O cilindro de elevação e cada cilindro de ancoragem são equipados com uma trava hidráulica bidirecional para garantir a operação confiável e segura da plataforma de perfuração.
Características do produto da plataforma de perfuração de túnel:
A estrutura é simples, o volume é pequeno, o peso é leve e a potência é alta. A máquina pode se mover para frente e para trás, a taxa de falhas é baixa e é fácil de operar. Adota transmissão mecânica e alimentação hidráulica. Está equipado com mandril hidráulico. Esta máquina é usada para perfuração e rejuntamento em túneis de metrô, valas de cabos, poços de fundação, exploração geológica terrestre, reforço de fundações de edifícios e vários ângulos de exploração de água, exploração de carvão, bloqueio de água e extração de gás em minas de carvão, minas de ferro e minas de ouro .
