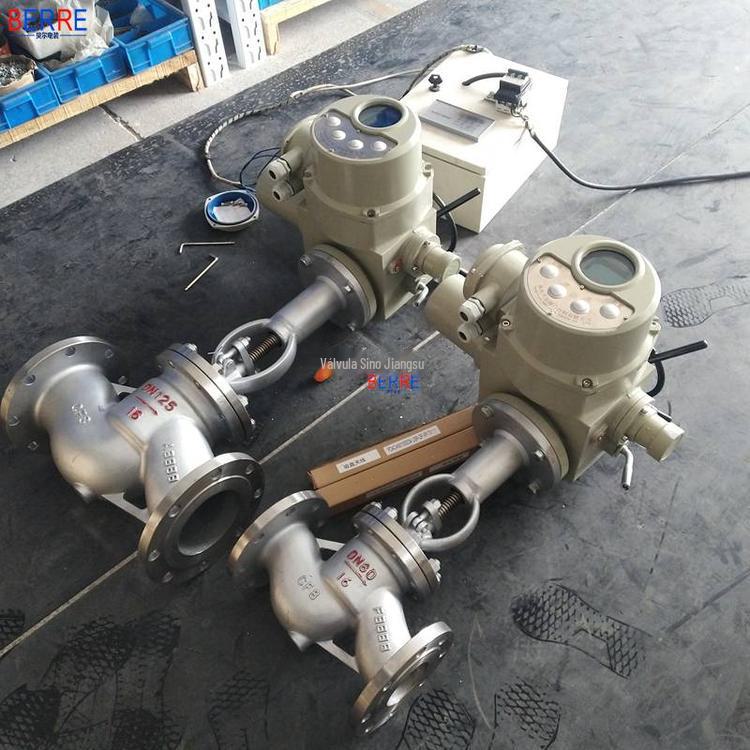

1. Válvula de parada reguladora elétrica de aço inoxidável integrada inteligentePadrões de implementação:
Design e Fabricação | Comprimento da estrutura | Tamanho do flange | Pressão Temperatura Lating | Inspeção e teste |
GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
2. Válvula de parada reguladora elétrica de aço inoxidável integrada inteligenteTeste de pressão:
Pressão nominal | 1.6 | 2,5 | 4,0 | 6.4 | 10,0 | 16,0 |
Teste de Shell | 2.4 | 3.8 | 6,0 | 9.6 | 15,0 | 24,0 |
Teste de vedação de água | 1,8 | 2.8 | 4.4 | 7,0 | 11,0 | 18,0 |
Teste do banco traseiro | 1,8 | 2.8 | 4.4 | 7,0 | 11,0 | 18,0 |
Teste de vedação de ar | 0,5-0,7 | |||||
3. Válvula de parada reguladora elétrica de aço inoxidável integrada inteligentePrincipais dimensões e pesos:
1,6 MPa | DN | eu | D | D1 | D2 | b | n-φd | H | Fazer | Peso |
Convexo mesa 16°C | 10 | 130 | 90 | 60 | 40 | 14 | 4-14 | 198 | 120 | 4.9 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 218 | 120 | 5.3 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 258 | 140 | 7,0 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 | 160 | 7.4 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | 180 | 8.3 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | 200 | 12.6 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | 240 | 14 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 400 | 280 | 22,7 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 355 | 280 | 29 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | 320 | 32,8 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | 360 | 79,5 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | 400 | 93 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 710 | 400 | 179 | |
250 | 622 | 405 | 355 | 320 | 30 | 12-25 | 786 | 450 | 441 | |
300 | 698 | 460 | 410 | 375 | 30 | 12-25 | 925 | 500 | 646
|
