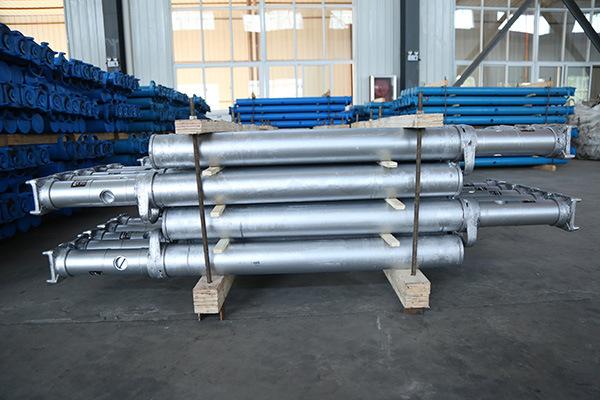

Introdução ao produto de hélice hidráulica simples DW14-300/100X

O suporte hidráulico único DW14-300/100X é um suporte hidráulico único de resistência constante com fornecimento de fluido externo. É um equipamento de apoio para a face de trabalho de mineração geral mecanizada e também o equipamento de suporte final para a face de trabalho de mineração totalmente mecanizada. É adequado para suporte de telhado e suporte de telhado final da face de trabalho de recuperação de minas de carvão. Devido à sua grande capacidade de carga, forte capacidade de carga anti-excêntrica, grande curso de trabalho e ampla faixa de aplicação, pode ser aplicado em veios de carvão finos, veios de carvão de espessura média e faces de trabalho de veios de carvão grossos.

O suporte hidráulico único DW14-300/100X consiste em 1, tampa superior 2, conjunto da tampa de vedação 3, pistão 4, corpo da válvula da alavanca 5, cilindro 6, mola de retorno 7, base S, válvula de três vias 8, 14, anéis de vedação 9, 13, 15, anel de retenção 10, pino cilíndrico elástico 11, anel de poeira 12, anel de vedação em forma de Y 16, fios de aço de conexão 17, 18, anel guia e outros componentes.

Parâmetros técnicos do propulsor hidráulico simples DW14-300/100X

Modelo DW14-300/100X

Altura máxima (mm) 1400

Altura mínima (mm) 900

Curso de trabalho (mm) 500

Peso (kg)39,9

Distância entre a válvula e a viga superior (mm) 132

Força de apoio inicial (KN) 118-157

Pressão da estação de bombeamento (MPa) 15-20

Velocidade de elevação mm/s≥60

Velocidade de descida da coluna mm/s≥40

Diâmetro do cilindro mm 100

Emulsão média de trabalho 2%

Pressão nominal (MPa) 38,2

Resistência de trabalho (KN) 300
