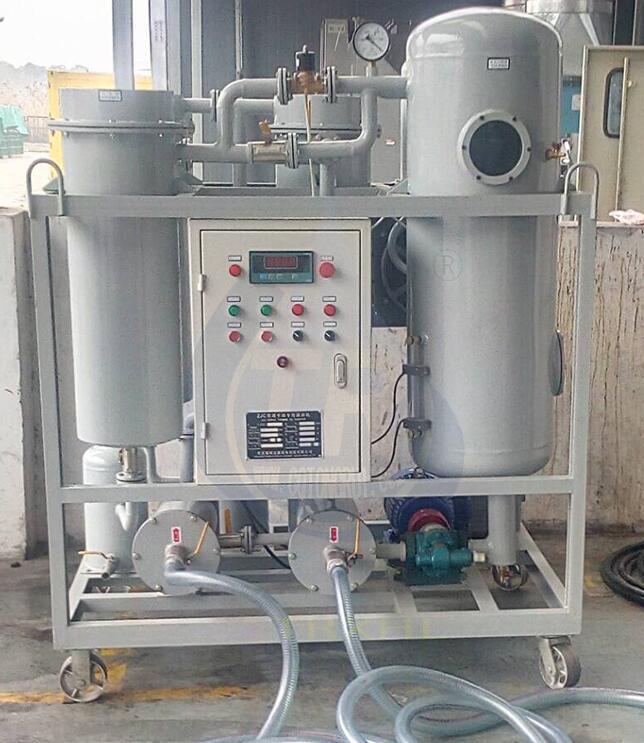

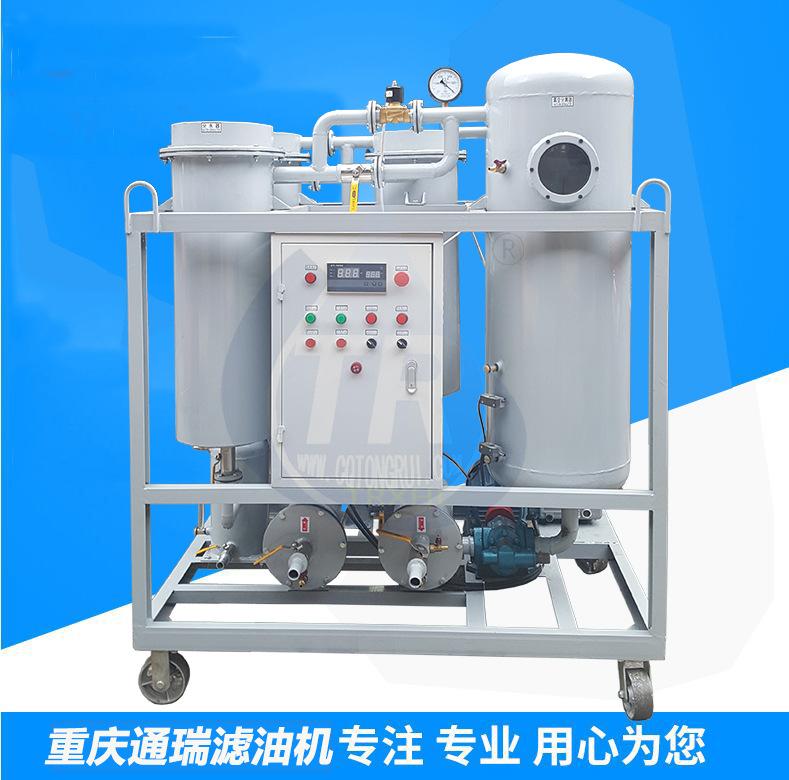

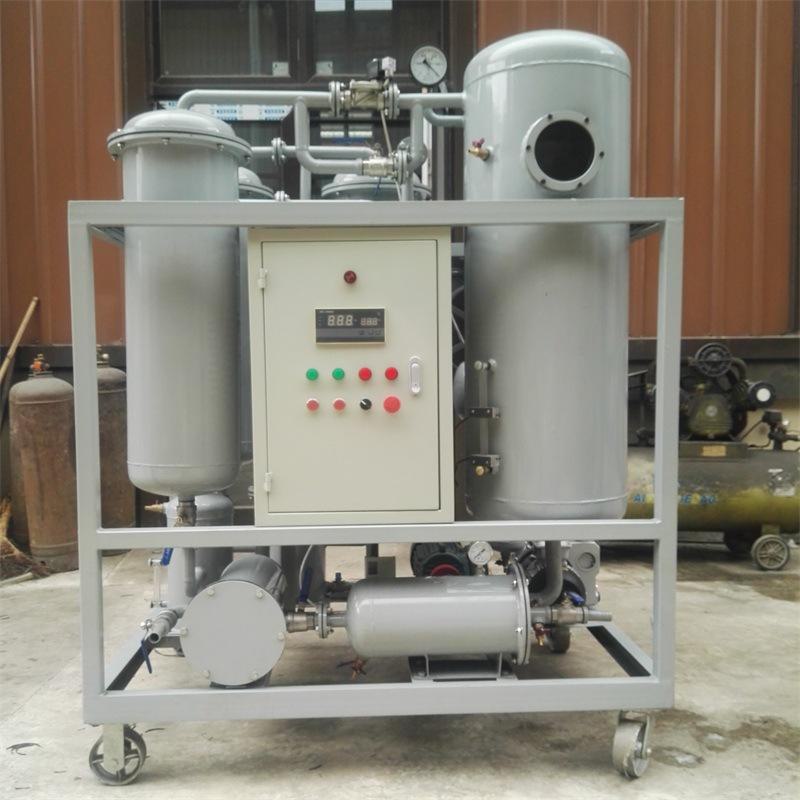

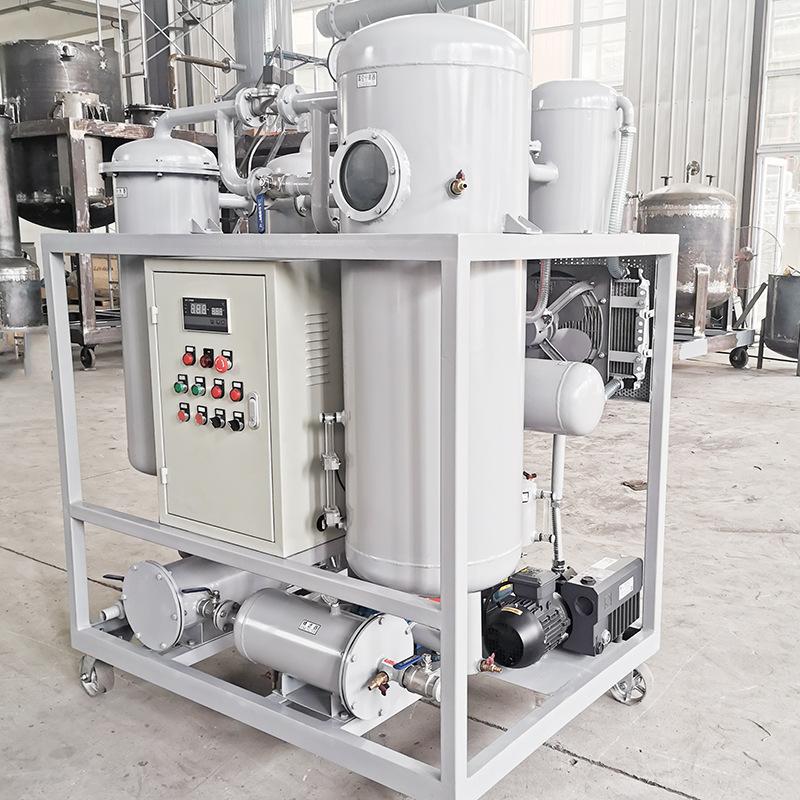

TRZJCA série de filtros de óleo é usada para tratar óleo de turbina não qualificado. Eles são amplamente usados no tratamento on-line de óleo de turbina de turbinas a vapor, turbinas a gás e turbinas de água nas indústrias de energia, química, fabricação de papel, metalurgia e outras para garantir a operação normal de sistemas de regulação e umedecimento de unidade. Eles adotam novas tecnologias de agregação e separação e também podem ser usados para óleos hidráulicos de baixa viscosidade, óleos de resfriamento e outros lubrificantes de baixa viscosidade que precisam remover uma grande quantidade de água e filtrar impurezas.
usar:
É usado para processar óleo de turbina não qualificado. É amplamente usado no processamento on-line de óleo de turbina de turbinas a vapor, turbinas a gás e turbinas de água nas indústrias de energia, química, fabricação de papel, metalurgia e outras para garantir a operação normal do sistema de ajuste e umedecimento da unidade. Ele adota uma nova tecnologia de agregação e separação. Também pode ser usado para óleo hidráulico de baixa viscosidade e óleo de resfriamento e outros óleos lubrificantes de baixa viscosidade que precisam remover uma grande quantidade de água e filtrar impurezas. Recentemente, muitos clientes na indústria de papel perguntaram sobre filtros de óleo de turbina para filtrar água e impurezas no óleo. Por exemplo, Dali Cailun Paper em Weinan, Shaanxi, Datong Tongxing Antibiotics, Shandong Jikuang Minsheng Coal Chemical, Baosteel Clean Energy, etc. Nosso filtro de vácuo de óleo de turbina tem bom efeito de filtragem e operação conveniente.
características do produto：
1. Este produto utiliza materiais magnéticos poliméricos e não utiliza nenhum aditivo para quebrar a emulsão.
2. Esta máquina adota o método de desidratação primária de três elementos e o princípio avançado de fluxo de água e hidrofílico aprimorado para desidratar e remover água líquida, bem como água livre e água dissolvida.
3. O sofisticado sistema de filtragem adota a tecnologia de filtragem de malha dupla e materiais de alta adsorção molecular, com grande capacidade de retenção de poluição e um volume de óleo de processamento de mais de 4000T.
4. O sistema de retrolavagem automática em espiral trapezoidal não só pode≥1000, e pode fazer o nível de limpeza cerca de 6 (NAS1638)
5. O sistema de aquecimento adota um projeto de tubulação otimizado para garantir que não haja zona de óleo morto
6. Use um dispositivo avançado de condensação média
7. Sistema elétrico avançado, design humanizado, sistema avançado de controle de nível de líquido infravermelho
8. Este filtro de óleo pode realizar operação on-line autônoma com turbinas a vapor, turbinas hidráulicas e outros equipamentos com baixo ruído.
| Projeto de Desempenho | Indicadores de garantia |
| Umidade | ≤100-150PPM |
| Valor de desemulsificação | ≤15min （GB/F 7305） |
| Limpeza | ≤Nível 6 (NAS1638) |
1. Possuindo uma série de tecnologias patenteadas, integrando secagem a vácuo, tecnologia de engenharia de separação, tecnologia de condensação, adsorção e tecnologia de filtragem secreta
2. Drene a água automaticamente sem parar a máquina, para que o óleo usado possa atingir o padrão de óleo novo.
Princípio de funcionamento do equipamento:
Quando o filtro de óleo está funcionando, o óleo passa pelo filtro com grande capacidade de retenção de sujeira para remover impurezas. Usando um separador de água especial e um separador de vácuo personalizado, a tecnologia óleo-água-fílica e hidrofóbica e o princípio de "cavitação" são usados internamente, e a área de contato do óleo no separador de vácuo é expandida centenas de vezes. O sistema de "cavitação" aumenta continuamente a área da superfície de evaporação do óleo, e a interface de evaporação é continuamente atualizada, de modo que a água no óleo seja rapidamente vaporizada e evaporada sob as condições de baixo calor, alto vácuo, grande superfície e alta velocidade de bombeamento, e descarregada pelo sistema de vácuo.
A água e o gás descarregados da parte superior do separador a vácuo são resfriados e desumidificados duas vezes pelo sistema de resfriamento e depois descarregados no ar pela bomba de vácuo.
O líquido de óleo seco após a vaporização a vácuo e desidratação no separador a vácuo é elevado da pressão negativa para a pressão positiva pela bomba de óleo. Após a filtragem fina, o óleo limpo é resfriado e descarregado da saída de óleo, completando todo o processo de purificação de óleo.
Métodos de manutenção diária para equipamentos:
É previsível que o filtro de óleo ZJC não seja colocado em uso continuamente, então o equipamento será armazenado no depósito por um longo tempo. Portanto, um conjunto de procedimentos de armazenamento de equipamentos foi especialmente formulado. Desde que os procedimentos sejam seguidos cuidadosamente, o equipamento pode ser colocado em uso novamente a qualquer momento. Ao mesmo tempo, também pode garantir que quando o novo operador quiser colocar o equipamento em operação, ele possa saber o status do equipamento.
1. Desligamento do equipamento:
Siga o procedimento descrito na seção Operação, “Desligamento” deste manual.
2. Armazenamento:
Se possível, armazene o equipamento ZJC em local fechado e siga os passos abaixo:
1. Use madeira triangular para posicionar o equipamento de forma que fique em estado horizontal e trave as rodas. Se o período de armazenamento for longo, cubra-o com uma capa para selá-lo.
2. Verifique todas as mangueiras para ver se estão danificadas. Se forem adequadas para reutilização, enrole-as e coloque-as no compartimento correspondente dentro da tampa superior do equipamento.
3. O equipamento pode ser armazenado com óleo cheio. Por outro lado, o óleo no filtro, aquecedor e separador de vácuo pode ser completamente drenado.
4. Tampe todas as extremidades da mangueira e tampe todos os pontos de fornecimento e drenagem de óleo equipados com válvulas de esfera no equipamento.
O filtro de óleo ZJC deve ser armazenado em local protegido do vento e da chuva.
Tabela de parâmetros técnicos do filtro de óleo
nome | Filtro de óleo de turbina |
modelo | TR/ZJC-20Q |
Parâmetros relacionados ao equipamento | |
Fluxo nominal | 1m/hora |
Vácuo de trabalho | -0,06～-0,097 Mpa |
Faixa de controle de temperatura | 45℃～80℃ |
Pressão da bomba de óleo | 0,6 MPa |
Ruído db(A) | 78～80 dB(A) |
fonte de energia | 380 V/50 Hz(Sistema trifásico de cinco fios) |
potência de aquecimento | 18 kW |
Poder total | 22 kW |
Diâmetro do tubo de entrada e saída | 25mm |
Dimensões | 1350*1100*1700 milímetros |
peso do equipamento | 550kg |
Imagem detalhada

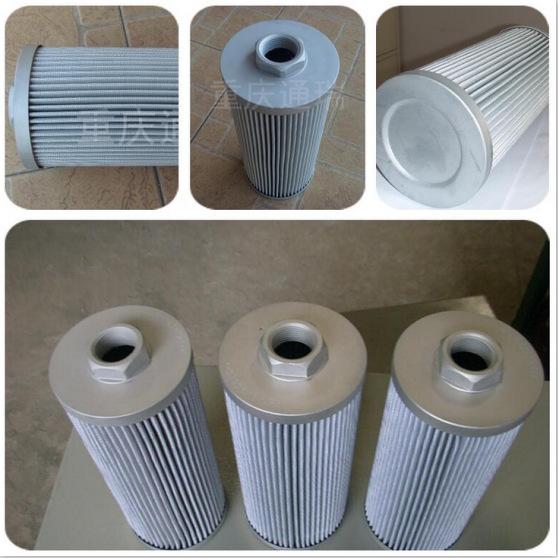

1. Elemento do filtro de óleo: (O tamanho do equipamento é diferente, o modelo do elemento do filtro é diferente, o elemento do filtro é todo filtro tipo esteira de aço inoxidável, que pode ser limpo e reutilizado muitas vezes
※método de limpeza※:O elemento filtrante da máquina de filtro de óleo deve ser limpo com óleo limpo (ou gasolina) do mesmo tipo, e a superfície do elemento filtrante pode ser esfregada com uma escova macia (a superfície do elemento filtrante pode ser aberta para limpeza). Depois disso, é recomendado usar um compressor de ar para mirar na abertura rosqueada do elemento filtrante e soprar ar de dentro para fora, o que ajudará a limpar o elemento filtrante mais completamente.
2. Configuração de entrega:ZJCUm conjunto de peças de reposição (incluindo braçadeiras, almofadas de borracha resistentes a óleo, mangueiras de amostragem e mangueiras reforçadas com fio de aço PVC, de 5 metros cada para entrada e saída) é entregue aleatoriamente com cada série de equipamentos.
2. Sobre a entrega:
Tipo padrão: Em estoque, enviado dentro de 1 dia útil após o recebimento do pagamento; tipos especiais, como tipo à prova de explosão, tipo de aquecimento, tipo fechado, etc., enviados dentro de três dias úteis após o recebimento do pagamento.
Acessórios relacionados: O equipamento é entregue com um conjunto de acessórios gratuitamente (incluindo braçadeiras, tubos de vidro, almofadas de borracha resistentes a óleo e mangueiras reforçadas com fio de aço PVC, de 5 metros cada para entrada e saída);
Descrição da taxa de envio: O fabricante é responsável pela taxa de envio nacional e entrega as mercadorias na sua porta;
Método de embalagem: embalagem em caixa de madeira de bambu;
Imposto Incluindo Notas: Incluindo 13% de IVA;
Garantia de qualidade: O período de garantia deste produto é de 12 meses após a inicialização; Serviço técnico: Durante o período de garantia, todos os problemas de equipamento (não humanos) serão reparados gratuitamente pelo fabricante, e todos os acessórios danificados não humanos serão reparados gratuitamente (exceto consumíveis)
Chongqing, ChinaTongruiA Filtration Equipment Manufacturing Co., Ltd. passou pela certificação do sistema de qualidade. A empresa está comprometida em fornecer aos clientes produtos de filtro de óleo com boa relação custo-benefício. A Chongqing Tongrui Filtration Equipment Manufacturing Co., Ltd. tem muitos anos de experiência na produção de vários equipamentos de filtragem de óleo e é uma fabricante profissional de produção de filtros. A empresa tem engenheiros profissionais e pesquisadores de design que podem personalizar modelos adequados de acordo com os diferentes requisitos dos compradores para obter o efeito de tratamento adequado para sua própria eficiência energética empresarial. Como diz o ditado, "Não há clientes errados, apenas serviços insuficientes". Escolher-nos significa acreditar em si mesmo!
