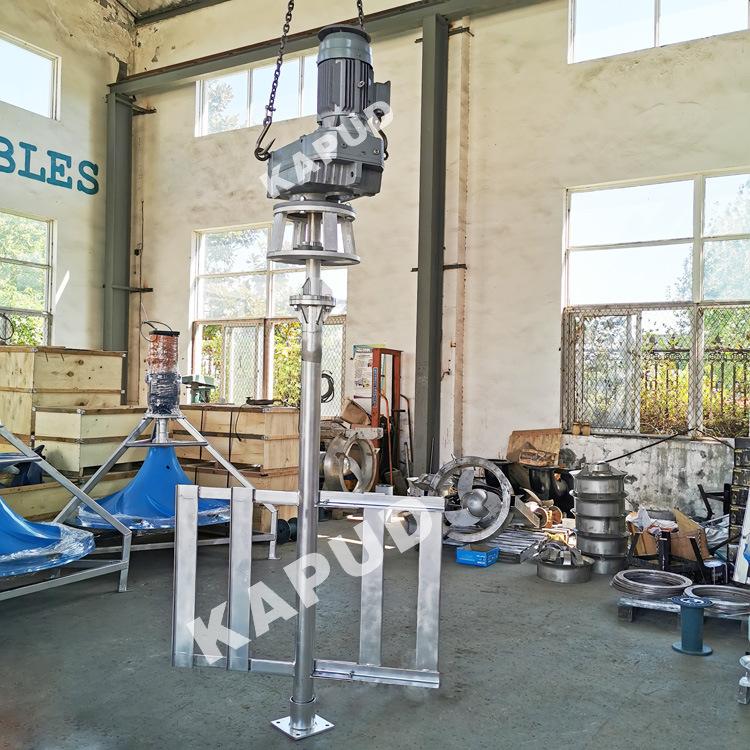

Misturador submersível de estrutura JBK

Descrição do produto:

O misturador submersível com estrutura JBK pode ser considerado uma deformação do misturador tipo pá. Sua estrutura é relativamente sólida e pode agitar uma grande quantidade de materiais. A distância entre o misturador tipo estrutura e a parede da chaleira é pequena, o que favorece o processo de transferência de calor. É frequentemente usado para transferência de calor, operação de cristalização e agitação de líquidos de alta viscosidade, pastas de alta concentração e pastas de sedimentação.

Características:

O diâmetro do misturador submersível de estrutura JBK é relativamente grande, geralmente 2/3 a 9/10 do diâmetro interno do reator, 50 a 70 r/min. A lacuna entre o agitador da estrutura e a parede do reator é pequena, o que favorece o processo de transferência de calor. Ao girar rapidamente, o líquido impulsionado pelas pás do agitador desce a camada estática da parede do reator; ao girar lentamente, o agitador com raspador pode produzir boa condução de calor.

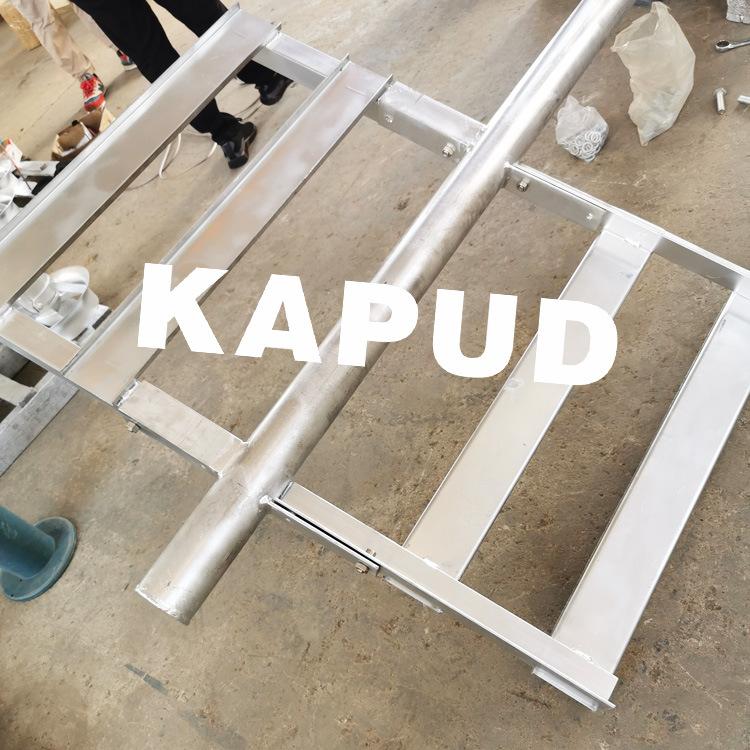

O método de conexão entre o agitador tipo moldura e o eixo do agitador é semelhante ao tipo pá, ou seja, a extremidade onde o impulsor é conectado ao eixo do agitador é transformada em um anel de eixo semicircular, e a seguir os dois anéis semicirculares das pás em ambos os lados são fixados no eixo do agitador com parafusos, e as lâminas e o eixo do agitador são fixados com parafusos do eixo passante. Devido às grandes dimensões externas do impulsor, a maioria das pás são aparafusadas para facilitar a montagem e desmontagem. O impulsor é feito principalmente de aço plano e cantoneira. Para melhorar a resistência do impulsor, também podem ser utilizadas placas de aço reforçadas.

O eixo de agitação é conectado às barras horizontais e verticais por montagem ou soldagem. Quando o eixo de agitação é acionado para girar pelo motor de redução, o material é acionado para atingir o fluxo anular horizontal em diferentes alturas. As barras horizontais e verticais dividem efetivamente o material para obter o efeito do processo de agitação e dispersão forçadas.

Âmbito de aplicação:

Agitadores de quadro são geralmente usados para agitar materiais semelhantes a mingaus. A velocidade de agitação é preferencialmente de 60-130r/min, e a viscosidade aplicável é de 200-300Pa·s. Eles são usados para agitar solventes para adicionar produtos químicos em plantas aquáticas e estações de tratamento de esgoto.

Descrição da estrutura:

Método de instalação do misturador de quadro:

1. Antes da instalação, verifique se as dimensões da fundação relacionadas ao equipamento de instalação atendem aos requisitos de instalação.

2. Após fixar o suporte do redutor e a placa de base de conexão, coloque-os horizontalmente na posição correspondente nas peças de engenharia civil embutidas, verifique se o plano de conexão entre o suporte e o redutor é horizontal e ajuste-os para um estado horizontal.

3. Conecte o eixo do misturador e a base do redutor.

4. Para misturadores de estrutura com suportes subaquáticos: Após fixar os suportes subaquáticos à placa de fundo de conexão, coloque-os horizontalmente na posição correspondente nas peças de engenharia civil embutidas no fundo da piscina, verifique se o plano de suporte é horizontal. A posição central deve estar localizada no centro vertical do centro de suporte do redutor e ajuste-a para um estado horizontal.

5. Para misturadores de quadro com suportes subaquáticos: conecte o eixo do misturador e o suporte subaquático e gire manualmente o meio acoplamento dentro do suporte redutor. Neste momento, o eixo deve girar de forma flexível e o suporte subaquático não deve ter deslocamento óbvio.

6. Para misturadores com suportes subaquáticos: primeiro solde e fixe os suportes subaquáticos para conectar a placa inferior e a placa embutida na fundação e, em seguida, solde e fixe os suportes do redutor para conectar a placa inferior e a placa embutida na fundação.

7. Gire manualmente o meio acoplamento no suporte do redutor. Neste momento, o eixo deve girar de forma flexível. Se houver um fenômeno de travamento durante a rotação, ele deve ser refixado até que seja ajustado a um estado razoável. Solde e fixe o suporte do redutor para conectar a placa inferior e a placa embutida na fundação. Para o misturador com suporte subaquático, o suporte subaquático deve ser soldado e fixado para conectar a placa inferior e a placa embutida na fundação.

8. Aperte os parafusos e porcas no meio acoplamento adequadamente.

Método de depuração do Frame Mixer:

1. Antes da depuração, encha com óleo de acordo com os requisitos do redutor.

2. Verifique o grau de isolamento do motor de acionamento. A resistência de isolamento ao aterramento não deve ser menor que 5MΩ.

3. Conecte o motor e o sistema de controle de acordo com o método de conexão do motor. Para a fiação do sistema de controle, consulte o diagrama esquemático de controle elétrico e as instruções.

4. Após a instalação do misturador, ele deve ser testado antes de ser usado oficialmente. Quando estiver funcionando normalmente em marcha lenta, ele pode ser gradualmente carregado e operado. Durante o teste, o equipamento deve funcionar suavemente, sem vibração anormal.

Precauções para usar o redutor do misturador de quadros

Quando usado para agitar fluidos de alta viscosidade, conforme a viscosidade do fluido aumenta, o fluxo no tanque diminui e a proporção de energia transmitida pelo dispositivo de transmissão consumida como atrito (cisalhamento) entre o impulsor e o fluido aumenta. Do efeito de agitação, há troca de líquido perto das lâminas, mas há uma parte perto do eixo que quase não tem efeito de agitação. O uso de um impulsor de estrutura deformada (adicionando uma viga de lâmina inclinada ou lâmina vertical à estrutura) pode melhorar a situação, mas ainda não pode resolver completamente o problema. Para fazer o fluido de alta viscosidade fluir completamente, um impulsor que força o líquido a extrudar e fluir, como um impulsor de fita, deve ser usado. No entanto, em comparação com o impulsor de fita, o preço do impulsor de âncora é baixo. Quando o diâmetro e a velocidade da lâmina são os mesmos, o agitador de estrutura de âncora é apenas 2/3 da fita. Portanto, para aquelas ocasiões que não enfatizam particularmente o efeito de mistura, o impulsor de âncora é frequentemente selecionado.

Em ocasiões especiais, para eliminar as desvantagens dos impulsores de âncora com baixa força de cisalhamento e zona morta de mistura perto do eixo, um impulsor de estrutura e um impulsor de turbina multicamadas podem ser combinados em um misturador coaxial de circulação dupla. Ao mesmo tempo, para aproveitar as lâminas que estão perto do fundo do tanque e da parede do tanque para obter um efeito de transferência de calor mais alto, raspadores podem ser instalados nas lâminas do impulsor de âncora para raspar continuamente o líquido que é facilmente preso à parede do tanque.
