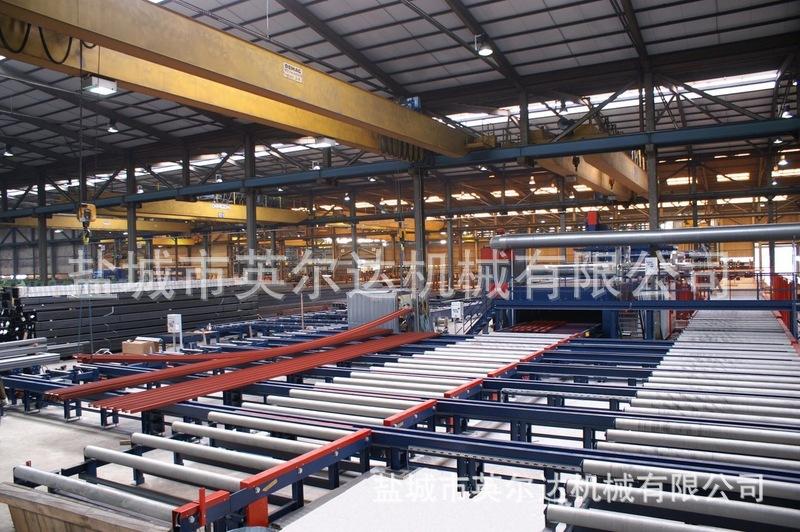

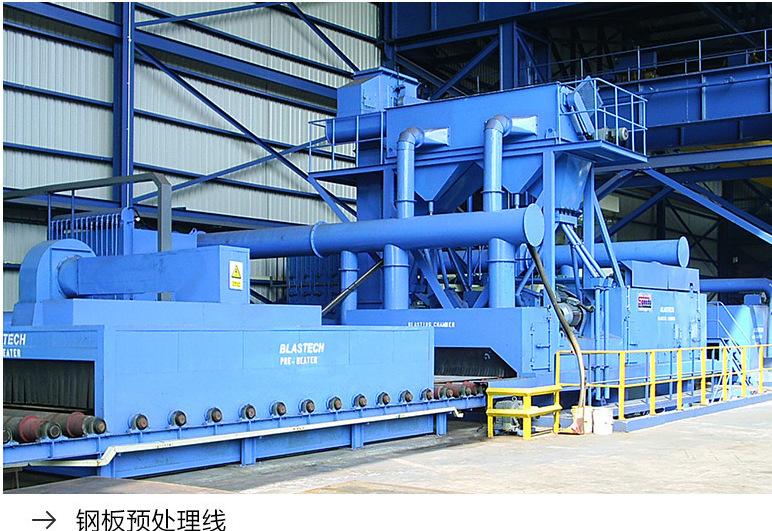

A largura da chapa de aço limpa está na faixa de 1,5 a 3m, equipada com 4 a 6 máquinas de jateamento de granalha e um conversor de frequência opcional para ajustar a velocidade de jateamento de granalha para atender a diferentes requisitos de processo. Parâmetros técnicos da linha de pré-tratamento de chapas e seções de aço (veja a tabela abaixo)
|
Tipo de projeto |
QXY-1500 |
QXY-2000 |
QXY-2500 |
QXY-3000 |
QXY-3500 |
QXY-4000 |
|||||
|
Disparador de tiro |
4~6 |
6 |
6 |
6 |
6~8 |
8 |
|||||
|
Potência do motor da máquina de jateamento de granalha única |
15~22 kW |
15~30 kW |
15~30 kW |
22~37 kW |
22~37 kW |
22~37 kW |
|||||
|
Velocidade de limpeza |
1~5m/min (nível Sa2.5, calculado com base na chapa de aço limpa, dependendo da potência do motor da máquina de jateamento) |
||||||||||
|
Sistema de controle elétrico |
Toda a linha é convertida em frequência e regulada por velocidade, controlada por PLC, com tela sensível ao toque, e a pulverização recíproca é controlada por servo motores importados |
||||||||||
|
secagem |
Aquecimento elétrico, aquecimento de óleo combustível, aquecimento a gás ou aquecimento infravermelho distante podem ser usados de acordo com os requisitos do usuário |
||||||||||
|
chapa de aço |
largura |
milímetros |
1000-1500 |
1000-2000 |
1000-2500 |
1000-3000 |
1000-3500 |
1000-4000 |
|
||
|
grossura |
milímetros |
5-32 |
5-32 |
5-32 |
5-60 |
5-60 |
6-80 |
|
|||
|
comprimento |
milímetros |
6.000-12.000 |
6.000-12.000 |
6.000-12.000 |
6.000-12.000 |
6.000-12.000 |
6.000-12.000 |
|
|||
|
Seção de aço |
Tamanho máximo da seção |
milímetros |
1000×250 |
1000×300 |
1500×300 |
1500×300 |
|
|
|
||
|
comprimento |
milímetros |
2400×12000 |
2400×12000 |
2400×12000 |
2400×12000 |
2400×12000 |
2400×12000 |
|
|||
|
membro |
Largura Máxima |
milímetros |
|
800×300 |
1500×300 |
1500 |
800 |
|
|
||
|
ALTURA MÁXIMA |
milímetros |
|
|
|
500 |
500 |
|
|
|||
|
ALTURA MÁXIMA |
milímetros |
2400-12000 |
2400-12000 |
2400-12000 |
2400-12000 |
2400-12000 |
|
|
|||
|
Carga de rolo |
T/m |
1 |
1500 |
|
|||||||
|
Espessura da película de tinta |
hum |
15-25 |
15-25 |
|
|||||||
|
Potência total do equipamento |
|
Determinado de acordo com a situação real |
|
||||||||
|
Pegada do equipamento |
|
O equipamento tem cerca de 50 m de comprimento (com base em um comprimento de placa de 12 m), cobre uma área de 5 a 9 m (excluindo o sistema de remoção de poeira) e tem 7 a 8 m de altura (excluindo a profundidade do poço). |
|
||||||||
|
Tamanho do poço |
|
1,5~3,5m, à prova d'água, sem vazamento |
|||||||||
