um,Nome de cada parte:
|
1 |
Rolo motorizado |
9 |
Rolo guia de filme |
|
2 |
Caixa elétrica |
10 |
Alça do cilindro de pressão |
|
3 |
Mesa de operação |
11 |
Quadro guia de filme superior |
|
4 |
Tampa de proteção do cilindro de pressão |
12 |
Porta escova |
|
5 |
Cortador de montagem |
13 |
Alça de parada |
|
6 |
Estrutura geral |
14 |
Quadro guia de filme inferior |
|
7 |
Haste de proteção de filme superior |
15 |
Regulador de velocidade do motor |
|
8 |
Barra transversal de armazenamento de membrana |
16 |
Pés ajustáveis |
2. Etapas de operação
1. Entrada 5,5 kg/cm A pressão do ar aumenta e a faca de selagem e corte sobe.
2. Instale o filme retrátil (consulte o método de instalação do filme retrátil).
3. Conecte à fonte de alimentação de 220 V, ajuste a temperatura e clique no botão de aquecimento para aquecer. Normalmente ajustado para cerca de 170 °C. (Varia dependendo do material e da espessura do filme retrátil).

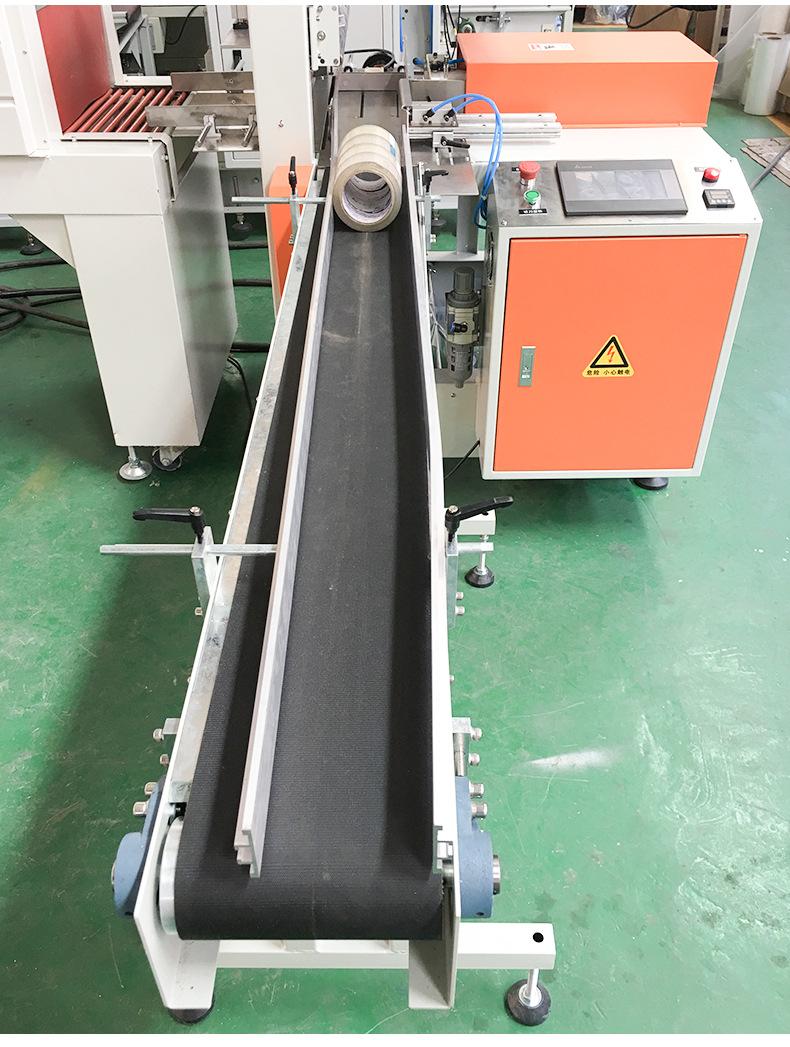

4. Ajuste a posição da correia transportadora de fornecimento e ajuste a largura girando os parafusos defletores na correia transportadora de acordo com a largura do objeto embalado.
5. Ajuste o cilindro de ejeção. Inicie a ejeção manual na tela de toque da operação manual. Solte os parafusos da trilha do cilindro de ejeção. Coloque o material na posição de ejeção e pressione-o suavemente com o cilindro de ejeção. Aperte os parafusos e, em seguida, pressione longamente a ejeção manual na tela de toque.
6. Para ajustar o comprimento dos materiais de embalagem, use a alça na extremidade do material para ajustar o comprimento da embalagem.
7. Ajuste o cilindro de prensa. Clique em Set Press Down na tela de toque da operação manual. Coloque o material na posição de prensa. Gire a alavanca da prensa e pressione-a suavemente. Em seguida, pressione longamente Set Press Down na tela de toque.
7. Após os filmes superior e inferior serem colocados, alinhe-os e puxe-os para fora. Se a temperatura de aquecimento tiver atingido o valor definido, você pode clicar na operação manual na tela para executar a selagem e o corte manuais. O tempo de selagem e corte é geralmente definido em 1,1 segundos. (Ele varia dependendo do material e da espessura do filme retrátil).
8. Após a conclusão da selagem e do corte, selecione a quantidade de fita para empurrar o material manualmente e selar e cortar manualmente. Após a conclusão, clique na tela para entrar na operação automática e iniciar a operação automática.
3. Parâmetros técnicos:
|
modelo |
HG-600 |
|
Tamanho do material (L) mm |
250-450 |
|
Tamanho do material (L) mm |
50-170 |
|
Tamanho do material (H) mm |
50-150 |
|
Velocidade de trabalho (peças/minuto) |
8-20 |
|
temperatura de controle de temperatura |
0-400 |
|
Tamanho máximo de corte do filme |
600 |
|
Potência (kw) |
1.2 |
|
Fonte de ar externa (kg/cm²) |
6-8 |
|
Peso total da máquina (kg) |
800 |
|
Tamanho da máquina (C*L*A) mm |
1000*1000*1800 (Largura padrão da máquina após a instalação: 2500) |
Quatro、dispositivos de segurança
Esta máquina possui dispositivos de proteção de segurança abrangentes para evitar que acidentes inesperados aconteçam, de modo a evitar que a máquina seja danificada. Se um objeto parar abaixo da parte de vedação durante a operação, a faca de vedação retornará automaticamente para o topo.
Após o reparo, basta pressionar novamente o botão de parada de emergência para reiniciar.
cinco、manutenção
Para manter a máquina totalmente selada por um longo tempo, observe o seguinte:
1. Após a conclusão da operação, use um pano macio para limpar cuidadosamente a vedação.
Limpe antes que a temperatura da faca de selagem caia.
Se a faca de vedação for limpa a uma temperatura abaixo de 70 graus, o revestimento de Teflon da faca de vedação poderá ser danificado.
2. Após a limpeza, molhe um pouco de creme de limpeza com um pano macio e aplique em toda a vedação com leve pressão.
3. Se a faca de vedação não puder ser completamente selada devido ao desgaste, ela precisará ser substituída.
4. Sistema de compressor de ar
4-1 Descarga de águas residuais
1. A água acumulada deve ser descarregada antes de atingir o defletor metálico.
2. Quando o pistão de drenagem no fundo da garrafa for levantado, a água será descarregada. Se você apertá-lo do fundo, o pistão pode não retornar à sua posição original. Se o pistão não puder retornar à sua posição original, remova o fundo da garrafa e pressione o pistão de cima para baixo.
4-2 Regulação de pressão
1. Gire o botão de ajuste para a direita e a pressão aumentará.
2. Após ajustar a pressão, aperte a trava acima do botão regulador.
6. Precauções durante a operação
1. Não coloque as mãos sob a faca de selagem durante a operação.
2. Confirme se a fiação de energia está correta.
3. Quando ocorrer um problema, desligue o interruptor de energia antes de consertar. Após consertar, sele a máquina manualmente primeiro e, em seguida, inicie a operação automática.
