1. Visão Geral

O reator de aço inoxidável (aquecimento elétrico, a vapor, óleo térmico) produzido por nossa empresa consiste em uma tampa de panela, um barril, uma jaqueta, um agitador, um dispositivo de transmissão de vedação de eixo e um suporte. O corpo da panela e as peças em contato com o material na panela são feitos de aço inoxidável 304 ou 316. Devido aos diferentes processos de produção e condições operacionais para os usuários, o aquecimento e o resfriamento podem adotar estruturas como jaquetas, half pipes, bobinas e placas Miller. O tipo de aquecimento da jaqueta é dividido em aquecimento elétrico de haste de aquecimento, aquecimento a vapor e aquecimento por circulação de óleo térmico. O dispositivo de vedação do eixo é dividido em vedação de embalagem e vedação mecânica. O tipo de agitação é do tipo âncora, tipo pá, tipo roda de panela, tipo propulsão ou tipo de estrutura. O número de aberturas, especificações ou outros requisitos podem ser projetados e fabricados de acordo com os requisitos do usuário. Os reatores são amplamente utilizados em materiais de construção, produtos químicos, pigmentos, resinas, alimentos e outras indústrias. Eles têm as características de aquecimento rápido, resistência a altas temperaturas, resistência à corrosão, higiene, sem poluição ambiental, sem necessidade de aquecimento automático da caldeira e fácil uso.

2. Forma estrutural

O reator é composto por um corpo de reator, uma tampa de reator, uma camisa, um agitador, um dispositivo de transmissão, um dispositivo de vedação de eixo, um suporte, etc. As formas de agitação geralmente incluem tipo âncora, tipo pá, tipo turbina, tipo propulsão ou tipo estrutura. Quando a relação altura-diâmetro do dispositivo de agitação é relativamente grande, uma lâmina de agitação multicamadas pode ser usada, ou pode ser selecionada de acordo com os requisitos do usuário. Uma camisa é colocada fora da parede do reator, ou uma superfície de troca de calor é colocada dentro do reator, e a troca de calor também pode ser realizada por meio de circulação externa. Os métodos de aquecimento incluem aquecimento elétrico, aquecimento de água quente, aquecimento por circulação de óleo de transferência de calor, aquecimento infravermelho distante, aquecimento de serpentina externa (interna), etc. Os métodos de resfriamento incluem resfriamento de camisa e resfriamento de serpentina no reator, e a forma de lâminas de agitação, etc. O assento de suporte inclui suporte do tipo ou suporte do tipo orelha, etc. Um redutor de engrenagem deve ser usado quando a velocidade exceder 160 revoluções. O número de aberturas, especificações ou outros requisitos podem ser projetados e fabricados de acordo com os requisitos do usuário.

3. Tipos comuns

O reator de aço inoxidável consiste em um corpo de reator, uma tampa de reator, uma camisa, um agitador,transmissão, dispositivo de vedação do eixo, suporte, etc. Os materiais são geralmente aço carbono, aço inoxidável, zircônio, liga à base de níquel (Hastelloy, Monel) e outros materiais compostos; de acordo com a estrutura de fabricação do reator, ele pode ser dividido em três categorias: reator de tampa plana aberta, reator de flange de soldagem de topo aberto e reator fechado.

As formas de agitação de reatores de aço inoxidável geralmente incluem tipo âncora, tipo pá, tipo turbina, tipo hélice ou tipo estrutura. Quando a relação altura-diâmetro do dispositivo de agitação é relativamente grande, lâminas de agitação multicamadas podem ser usadas, e também podem ser selecionadas de acordo com os requisitos do usuário.

Os tipos de vedação de reatores de aço inoxidável são divididos em: vedação de embalagem, vedação mecânica e vedação magnética. Os métodos de aquecimento incluem aquecimento elétrico, aquecimento de água quente, aquecimento de circulação de óleo de transferência de calor, aquecimento de serpentina externa (interna), etc. Os métodos de resfriamento incluem resfriamento de camisa e resfriamento de serpentina interna.

Reatores de aço inoxidável são amplamente utilizados em petróleo, produtos químicos, borracha, pesticidas, corantes, medicamentos, alimentos e são usados como vasos de pressão para concluir processos como sulfetação, hidrogenação, hidrocarbonização, polimerização e condensação, como reatores, caldeiras de reação, potes de decomposição, caldeiras de polimerização, etc.

4. Reator de vapor

A premissa de uso é que o cliente tenha uma fonte externa (como vapor) ou fonte de resfriamento (como água da torneira). Deve-se notar que o método de aquecimento a vapor é de cima para baixo e de baixo para cima, e o método de aquecimento ou resfriamento de líquido é de baixo para cima e de cima para baixo. Não há válvula na tubulação de saída de cada método para garantir um fluxo suave.

5. Reator de aquecimento elétrico

Os reatores de aquecimento elétrico têm as características de aquecimento rápido, resistência a altas temperaturas, resistência à corrosão e nenhuma poluição ambiental. Eles são amplamente utilizados em petróleo, produtos químicos, borracha, pesticidas, corantes, medicamentos, alimentos e outras indústrias. Eles também são usados para concluir processos como vulcanização, nitração, hidrogenação, hidrocarbonização, condensação e polimerização. Os reatores de aquecimento elétrico são geralmente feitos de aço carbono manganês, aço inoxidável, zircônio, ligas à base de níquel (Hastelloy, Monel, Inconel) e outros materiais compostos; de acordo com a estrutura de fabricação do reator, eles podem ser divididos em três categorias: reator de tampa plana aberta, reator de flange de soldagem de topo aberto e reator fechado. Cada estrutura tem seu escopo de aplicação e vantagens e desvantagens. De acordo com os diferentes tipos de vedação do reator, ele pode ser dividido em: vedação de embalagem, vedação mecânica e vedação magnética.

7. Parâmetros técnicos

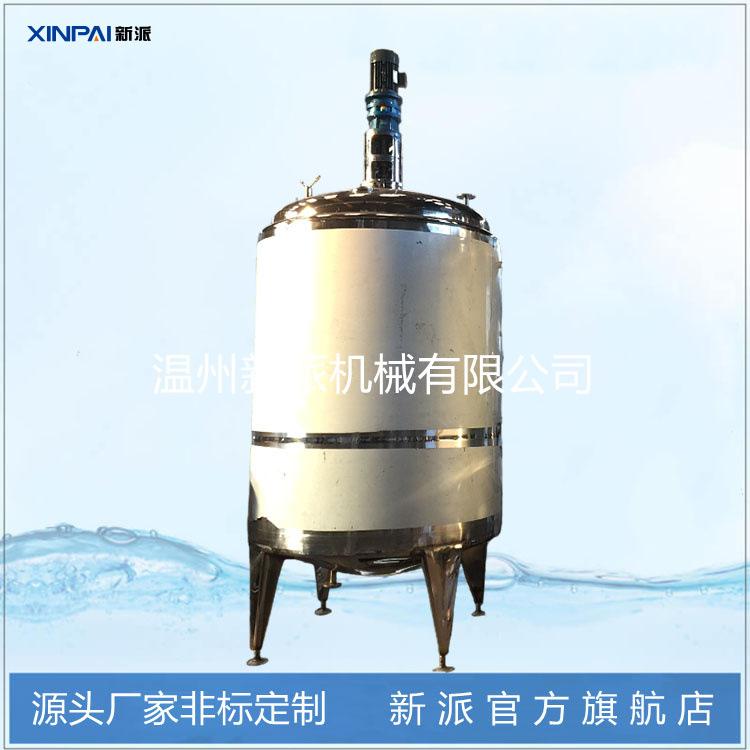

Pote de reação de aço inoxidável com aquecimento elétrico (reator)

Reator aquecido a vapor (agitador)
