Significado do modelo de dreno de pressão negativa CWG-SQ

O modelo de drenagem manual de água com pressão negativa CWG-SQ é CWG-SQ, C refere-se à abreviatura de drenagem de gás (mineração); W refere-se à abreviatura de gás em tubulações de gás; G refere-se ao tubo em tubos de drenagem de gás. Abreviatura; SQ é a abreviatura de manual.

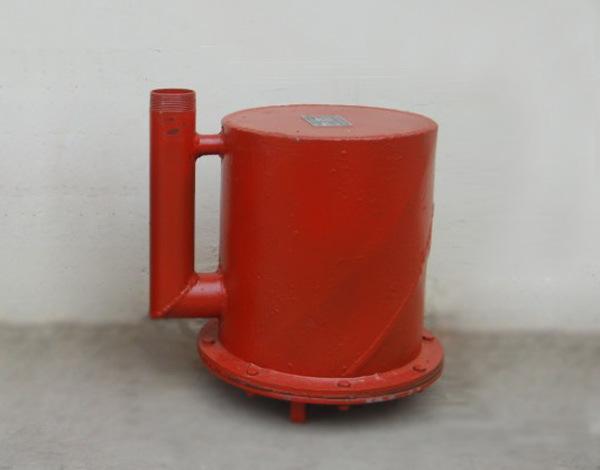

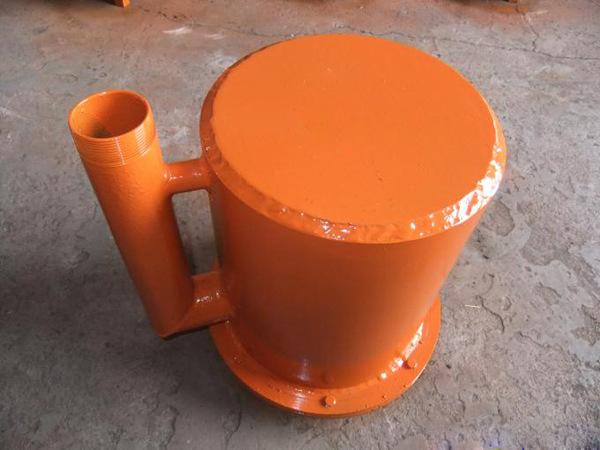

Estrutura do produto do dispositivo de drenagem de pressão negativa CWG-SQ

O dreno manual de pressão negativa CWG-SQ é composto principalmente de cilindro resistente à pressão, válvula de entrada de água, válvula de entrada de ar, válvula de drenagem e outros componentes.

Desempenho do parâmetro do descarregador de água de pressão negativa CWG-SQ

Dimensões totais (comprimento × largura × altura): 415*350*440mm

Faixa de pressão aplicável: -0,3Mpa~+0,3Mpa

Volume de descarga manual de água: ≤23L/tempo

Peso: Aprox. 31,5kg

Como instalar dispensador de água manual

1. Este produto deve ser instalado em áreas baixas de tubulações.

2. Para instalar o tubo de entrada de água, use uma mangueira de tecido preto resistente à pressão de 2 polegadas para conectá-lo à válvula de entrada de água do dreno manual (tubo com fivela dente de cavalo de 1,5 polegadas).

3. A outra extremidade da mangueira de tecido preto resistente à pressão é conectada ao tubo com fivela de cavalo de 1,5 polegadas soldado na parte inferior do tubo de drenagem de gás. ali13
