Máquina de limpeza por pulverização automática de 360 graus, equipamento de limpeza de desengorduramento e descontaminação, limpeza por pulverização e secagem, máquina tudo em um

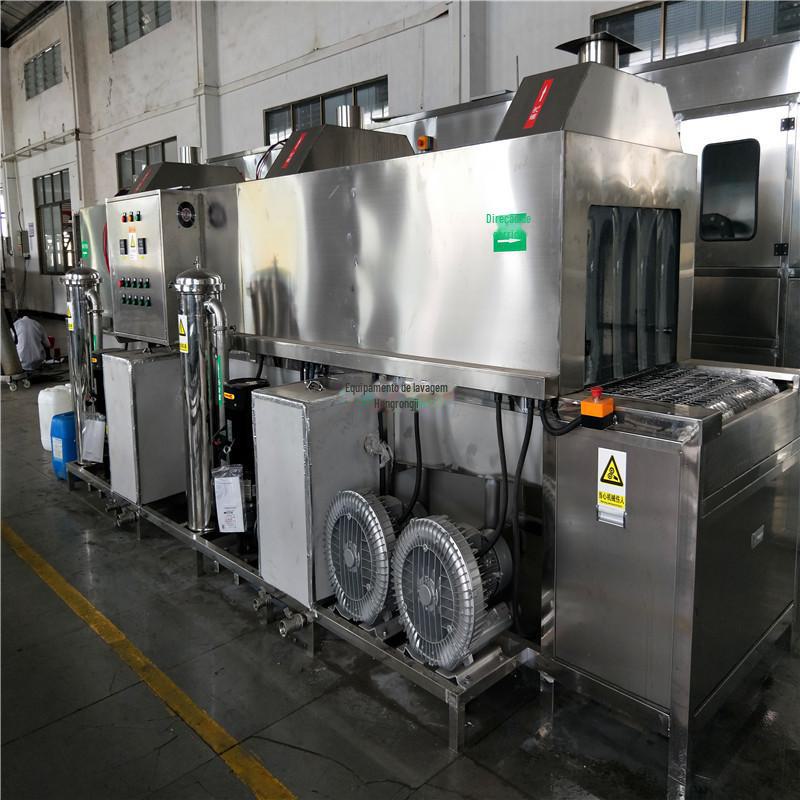

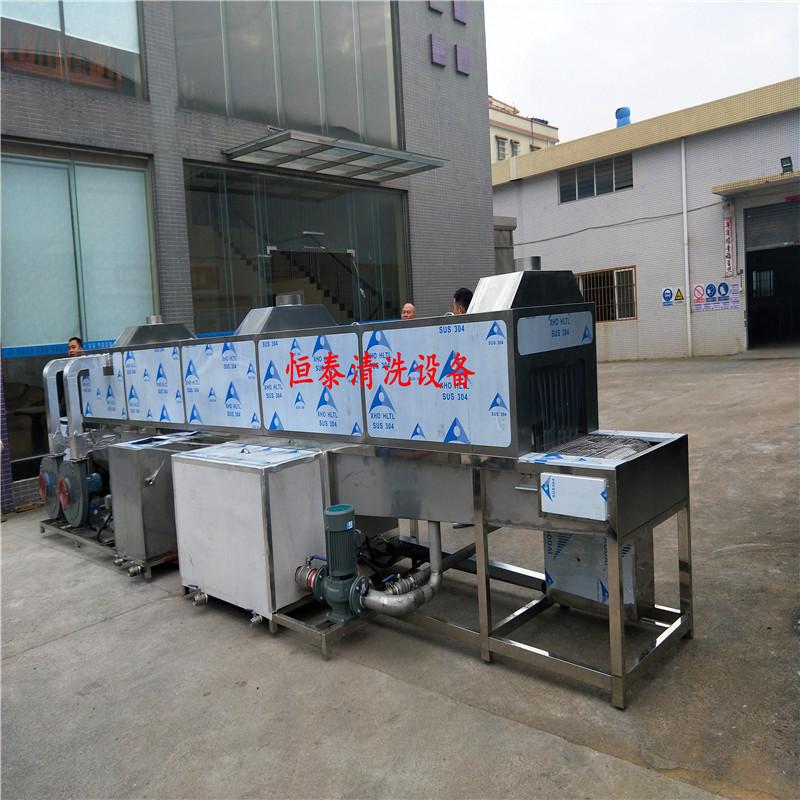

A máquina de limpeza de peças de estampagem contínua HTA-7000FS é um novo equipamento de limpeza contínua que usa uma correia de malha para transportar peças de trabalho e tem as funções de pulverizar líquido de limpeza, pulverizar água, soprar água com um ventilador e secar com ar quente. É principalmente adequada para limpar óleo, sujeira e incrustações em peças de trabalho de vários modelos de vários fabricantes. A máquina tem muitas estações, funções completas, estrutura razoável, operação conveniente e bom efeito de limpeza. É de grande importância para limpar grandes quantidades de peças de tração, melhorar o ambiente de trabalho e melhorar a qualidade da limpeza e secagem.

A máquina de limpeza é totalmente automática e controlada por relés. Exceto pelo carregamento e descarregamento manual de peças de trabalho, todas as outras etapas do processo são concluídas automaticamente.

As peças a serem limpas são carregadas manualmente na correia transportadora, e o sistema de transporte entrega automaticamente as peças para cada seção do processo em sequência. As peças são pulverizadas com lavagem alcalina, pulverizadas com enxágue, cortadas com um ventilador e secas com ar quente. Quando chegam à estação de descarga, todo o processo de limpeza e secagem é concluído.

1. Objetivo da limpeza: remover óleo, sujeira, poeira e outras manchas na superfície da peça de trabalho

2. Processo de limpeza:

1. Agente de limpeza: água ou agente de limpeza

2. Fluxo do processo: carregamento → desengorduramento por pulverização 1 → desengorduramento por pulverização 2 → enxágue por pulverização 1 → enxágue por pulverização 2 → pulverização com água corrente → sopro em leque → secagem → descarregamento.

3. Eficiência de limpeza: mais de 10000plc/dia

1. Corpo do equipamento e tanque de armazenamento de líquidos

1.1. A máquina inteira é uma estrutura totalmente fechada, soldada com uma estrutura de aço inoxidável. A tampa superior da máquina de limpeza adota uma estrutura de camada única, feita de chapa de aço inoxidável 304 de 1,2 mm de espessura. Uma camada de isolamento é definida na seção de secagem para reduzir o consumo de energia.

1.2. O tanque de líquido adota uma estrutura de camada única e é feito de chapa de aço inoxidável 304 de 1,5 mm de espessura (pode ser pulverizada com tinta de acordo com a cor necessária); o interior é dividido em várias áreas por divisórias para filtrar o líquido de limpeza, filtrar o óleo e separar o óleo; o tanque de líquido é equipado com uma porta de reabastecimento de água, uma porta de descarga de líquido e uma porta de transbordamento. O fundo é inclinado em direção ao meio em ambos os lados, e o líquido de limpeza é descarregado da porta de descarga de líquido na parte inferior do tanque de líquido.

1.3. O tanque de líquido é equipado com um controlador de nível de líquido, que pode lembrá-lo de adicionar água ou interromper o fornecimento de água a tempo quando o nível do líquido estiver anormal. O desligamento de emergência é realizado em situações anormais, e o alarme sonoro e luminoso é definido.

1.4. Um aquecedor elétrico de aço inoxidável é instalado dentro do tanque de líquido para elevar o líquido da temperatura ambiente para a temperatura de uso em 30 a 60 minutos. A temperatura é controlada automaticamente na faixa de 10 a 70 °C, definida manualmente e controlada automaticamente. Um instrumento de controle de temperatura é fornecido para exibição automática. Algodão isolante é preso à parte externa do tanque de líquido para evitar dissipação de calor.

2. Sistema de transporte

O sistema consiste em um motor de transmissão, uma correia transportadora, um trilho guia, um eixo de transmissão principal e um eixo acionado. A correia de transmissão usa uma correia de aço inoxidável 304 comumente usada. A largura total da correia é de 0,6 metros, e uma corrente de esfera grande de passo duplo de 6 pontos é usada em ambos os lados. Uma haste de corda de 10 mm é amarrada a cada 114,3 mm no meio, e uma correia de aço inoxidável 304 é usada no meio. A velocidade de transporte da correia transportadora é continuamente e continuamente ajustável de 0,5 a 2 m/min.

3. Sistema de limpeza

3.1. O sistema de limpeza consiste em uma bomba de limpeza, um pipeline de limpeza por pulverização, um bico, etc. O bico é ajustável em ângulo e pode ajustar a direção do jato dentro de uma faixa de 30 graus. A distância entre cada bico é ≤120 mm, e há bicos dispostos na parte superior, inferior, esquerda e direita do pipeline de pulverização para garantir que todas as superfícies da peça de trabalho possam ser lavadas.

3.2. Os dutos do sistema são feitos de tubos de aço inoxidável, e os bicos são bicos plásticos resistentes a altas temperaturas. Os bicos podem ser rapidamente substituídos, desmontados, e a direção é ajustável.

3.3. A bomba de água de limpeza adota uma bomba de tubulação submersível vertical, a vazão de limpeza é ≥35m3/h, a pressão de limpeza é ≥350Kpa e a pressão é ajustável.

4. Sistema de enxágue

4.1. O sistema de enxágue consiste em uma bomba de enxágue, uma tubulação de enxágue de pulverização, um bico, etc. O bico é ajustável em ângulo e a direção do jato pode ser ajustada dentro de uma faixa de 30 graus. A distância entre cada bico é ≤120 mm, e há bicos dispostos na parte superior, inferior, esquerda e direita da tubulação de pulverização para garantir que todas as superfícies da peça de trabalho possam ser lavadas.

4.2. As tubulações do sistema são feitas de tubos de aço inoxidável e os bicos são feitos de bicos plásticos resistentes a altas temperaturas.

4.3. A bomba de água de enxágue adota uma bomba de tubulação submersível vertical com uma vazão de limpeza ≥35m3/h e uma pressão de limpeza ≥350Kpa, e a pressão é ajustável.

5. Sistema de sopro de água do ventilador

5.1. O sistema de corte de água consiste em um soprador de alta pressão, faca de ar, mangueira, rampa, etc. Ele pode soprar a maior parte da água na peça de trabalho para evitar desperdício de água.

6. Sistema de secagem por ar quente

6.1. O sistema consiste em um ventilador centrífugo, um aquecedor de ar, um controlador de temperatura, etc.

6.2. O ventilador centrífugo circula o ar quente na caixa de secagem para evitar perda de calor. O ar quente do aquecedor de aço inoxidável (ajustável da temperatura ambiente até 100°C) é soprado para as peças de trabalho transportadas através do duto de ar para acelerar a secagem sem água das peças de trabalho.

6.3. O aquecimento de secagem adota uma combinação de aquecimento elétrico e aquecimento por queimador de biomassa.

Serviço pós-venda: A máquina tem garantia de um ano após a aceitação, manutenção vitalícia, alta velocidade de reparo, manutenção técnica de longo prazo, número de telefone de consulta do fabricante:186-8932 1385 Gerente Duan O orçamento online é apenas para referência. Sinta-se à vontade para nos ligar para uma consulta.
