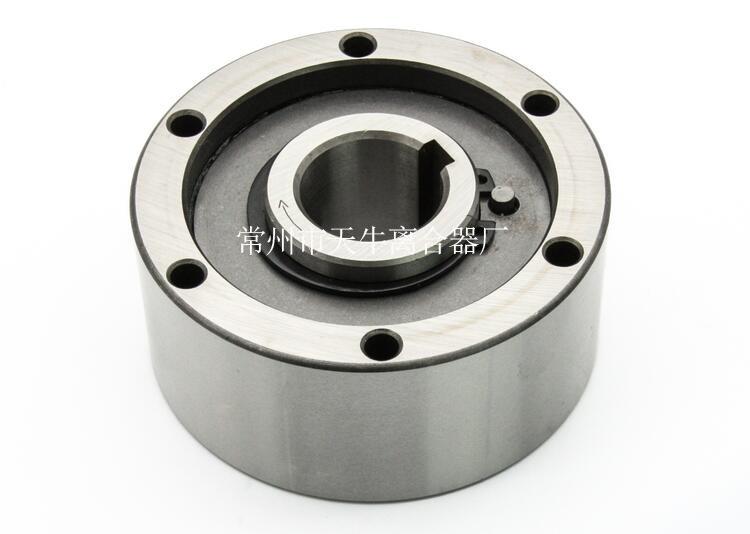

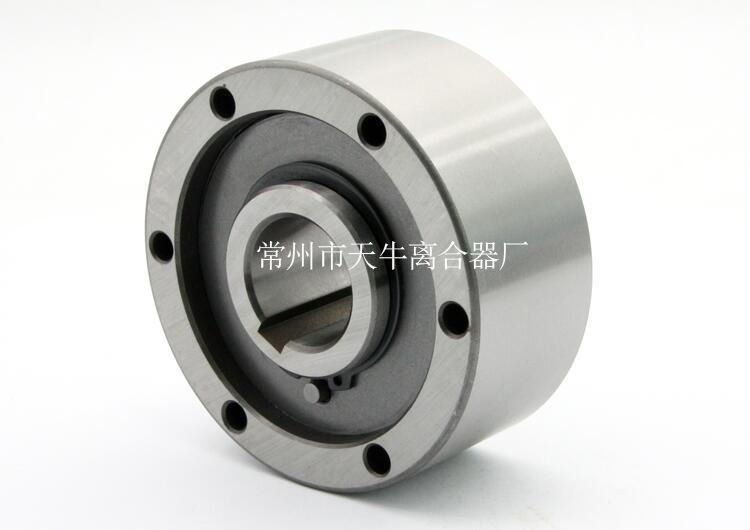

O modelo AA é uma embreagem unidirecional de rolo sem suporte de rolamento. Este tipo precisa ser instalado com um rolamento para evitar estresse axial e radial. O usuário também precisa fornecer suprimento de graxa e retentores de óleo externos. O método de lubrificação padrão é usar óleo de motor.
As dimensões externas são as mesmas dos rolamentos padrão.
O método típico de instalação é que os modelos AA são colocados próximos ao rolamento, na mesma posição e com os mesmos requisitos de tolerância.
O anel interno e o eixo da peça de trabalho são instalados usando uma chaveta.

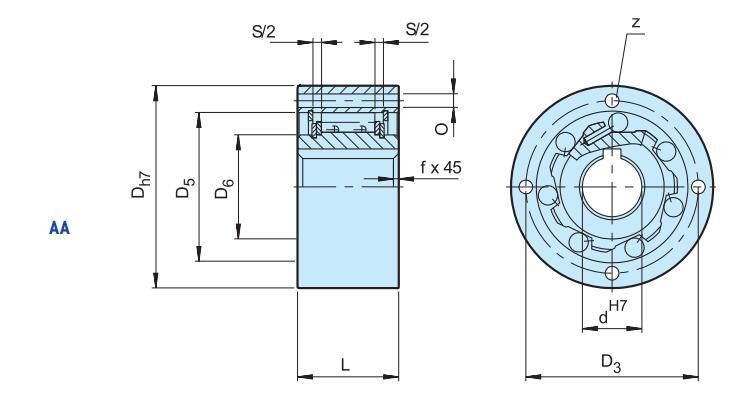

modelo | tamanho | Torque | Velocidade do anel interno e externo | Especificação | peso | Resistência ao atrito | |||||||||
AA
| d (milímetros) | T1 (Nm) | N2) (min) | N3) (min) | D (milímetros) | D (milímetros) | D (milímetros) | D (milímetros) | Z (milímetros) | Ó (milímetros) | eu (milímetros) | f (milímetros) | é (milímetros) | (kg) | T (Ncm) |
12 | 17 | 3100 | 6.000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 | |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4,5 | 0,44 | 3.5 | |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,70 | 8.4 | |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6,5 | 13h30 | 14 | |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6,5 | 2h00 | 23 | |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6,5 | 2,60 | 60 | |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7.6 | 3,90 | 72 | |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7.6 | 4h00 | 140 | |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7.6 | 6h00 | 180 | |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7h20 | 190 | |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9h20 | 240 | |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7.6 | 11.8 | 320 | |
