Válvula anti-ondas de choque

Porta fechada resistente a ondas de choque Válvula resistente a ondas de choque Porta resistente a ondas de choque para minas Válvula resistente a ondas de choque para minas de carvão

Introdução do produto: A porta subterrânea selada anti-onda de choque FM é usada para depósitos subterrâneos de materiais e câmaras de distribuição de materiais para isolar e evitar que a chama e o gás gerados pela onda de choque se espalhem para o túnel externo e sejam descarregados pelo duto de ar de retorno principal.

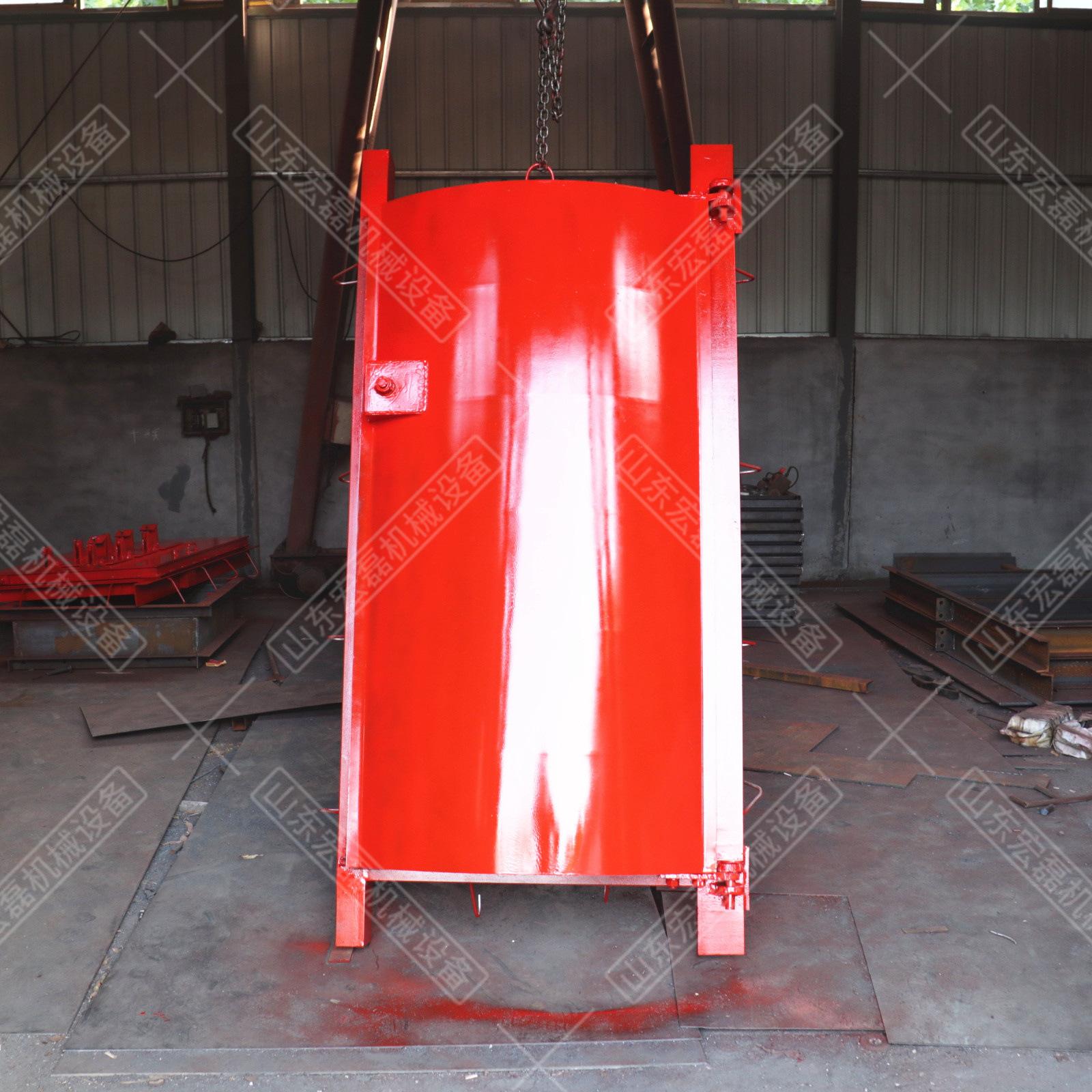

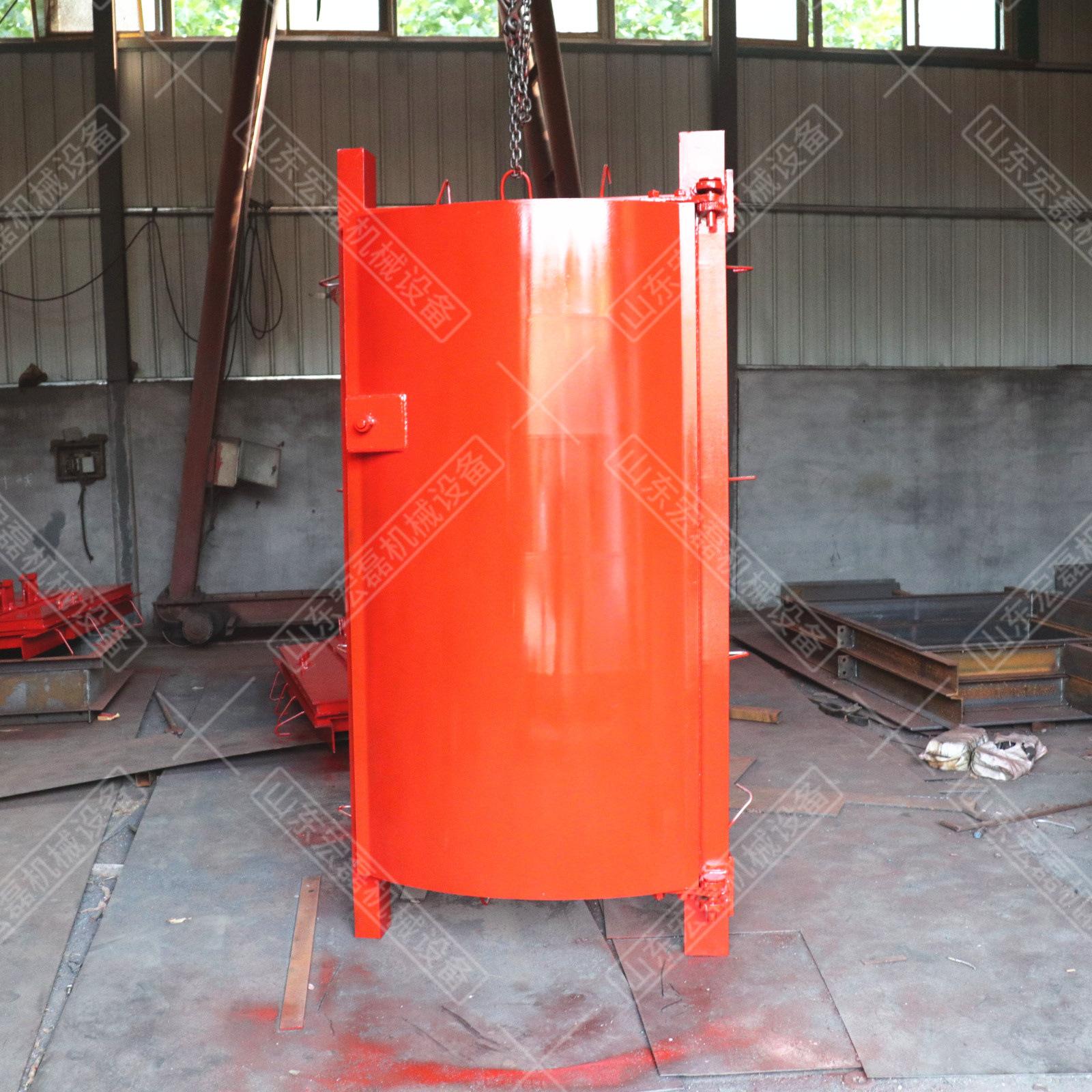

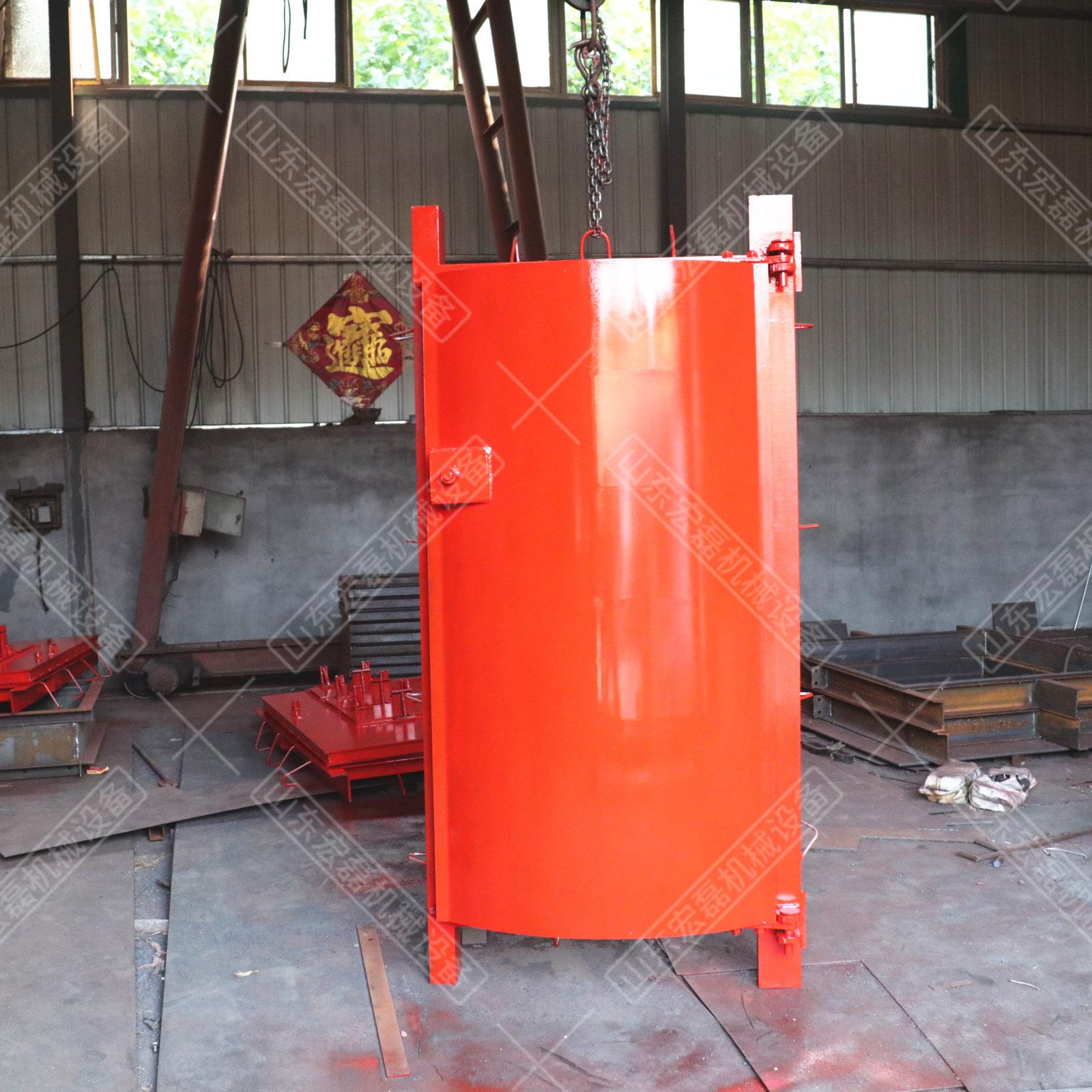

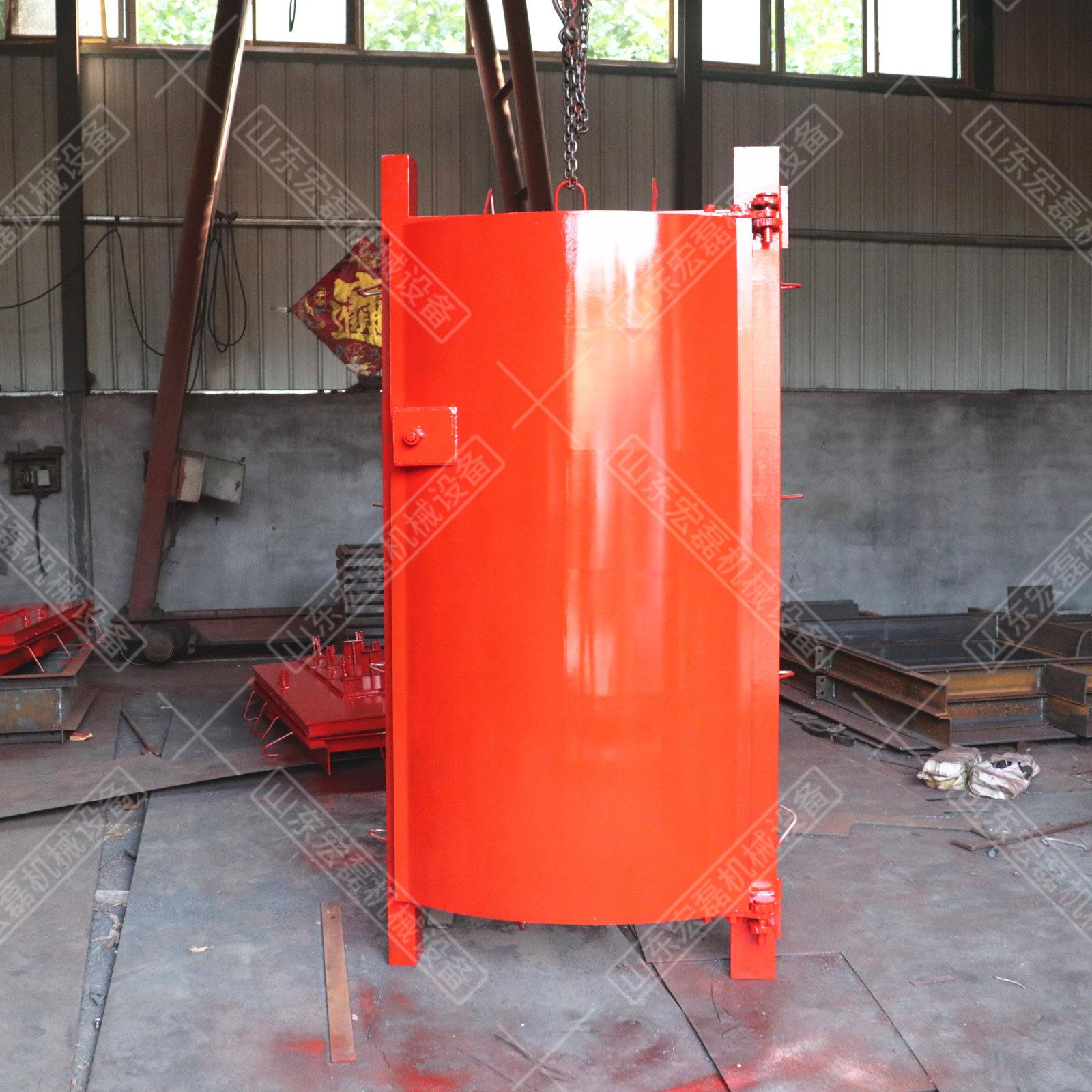

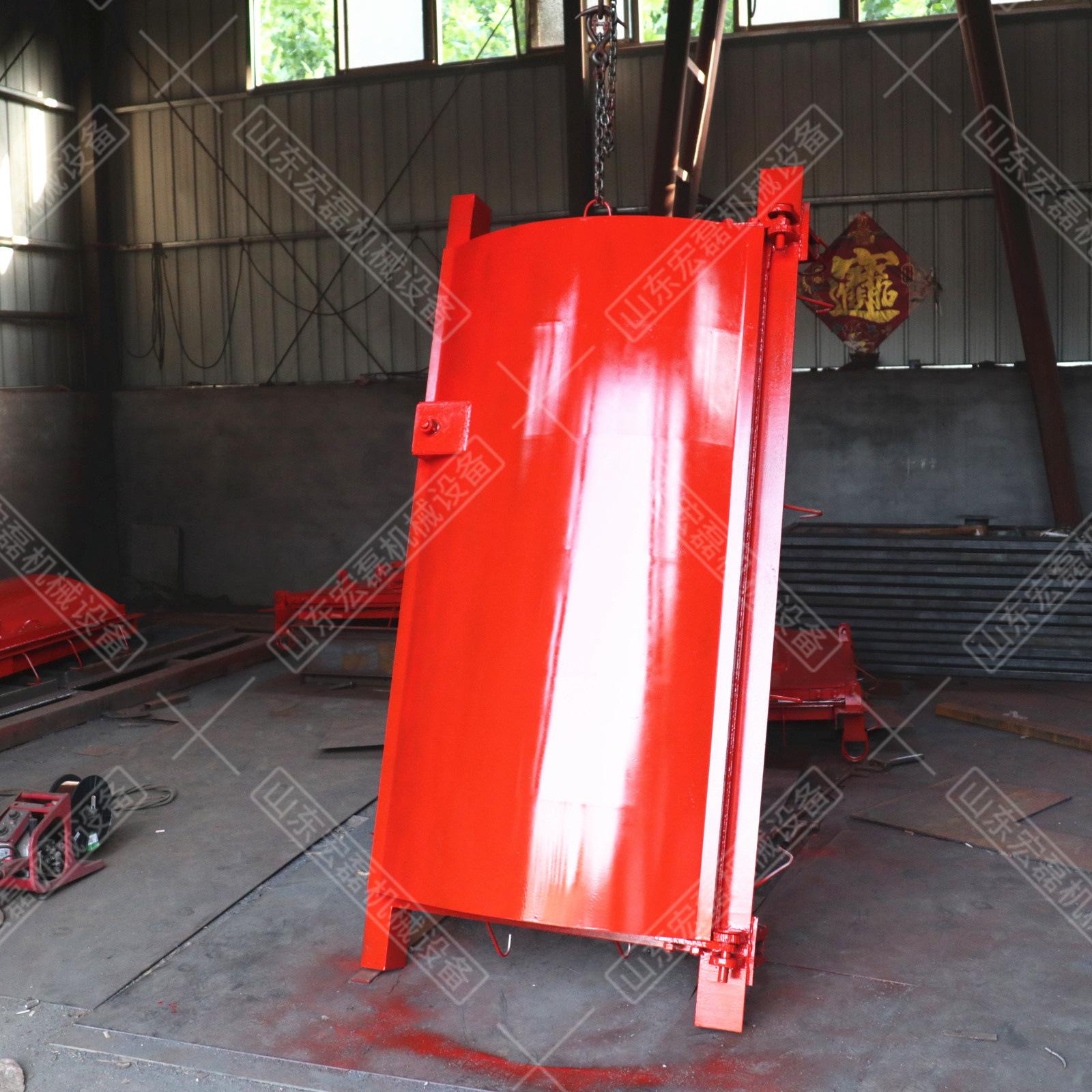

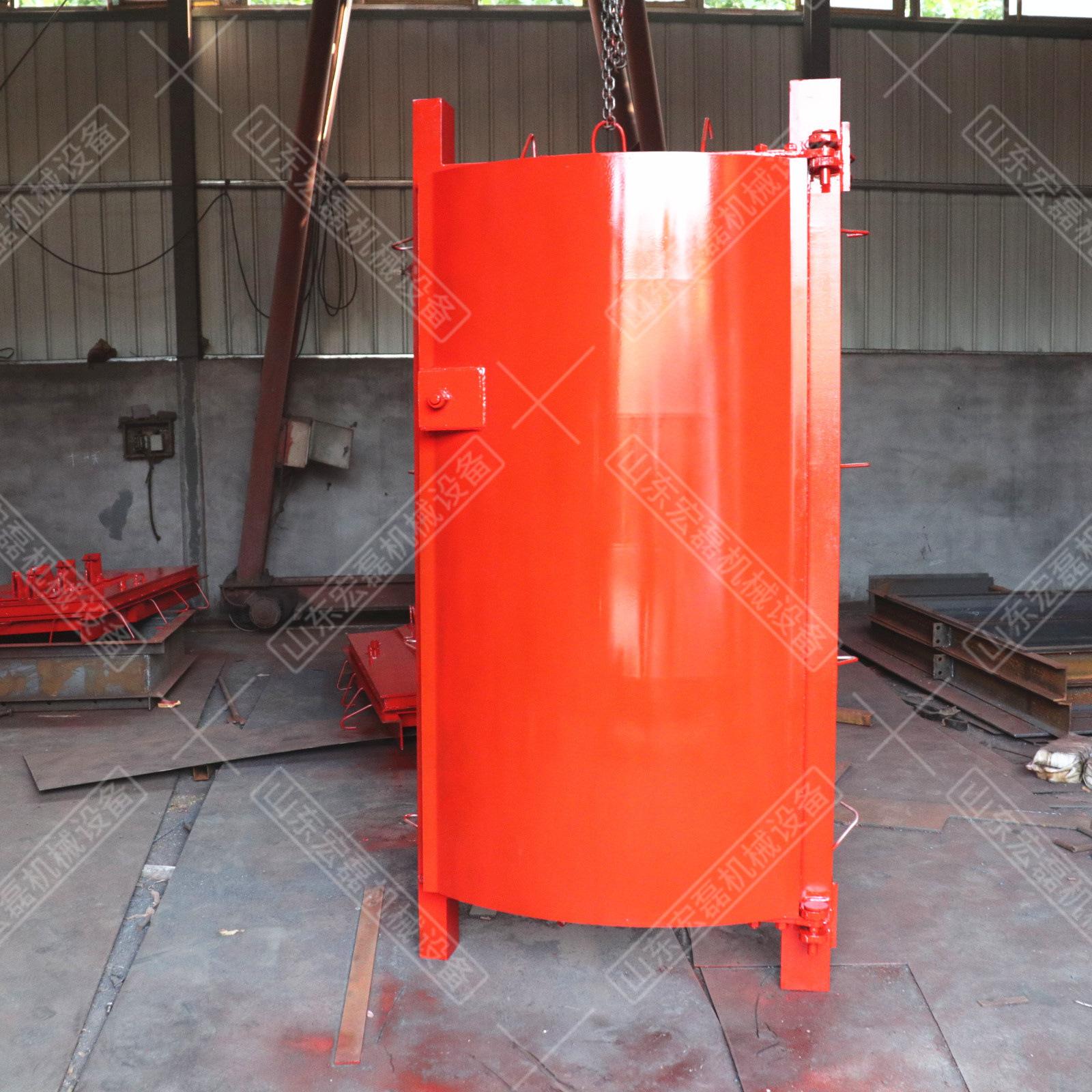

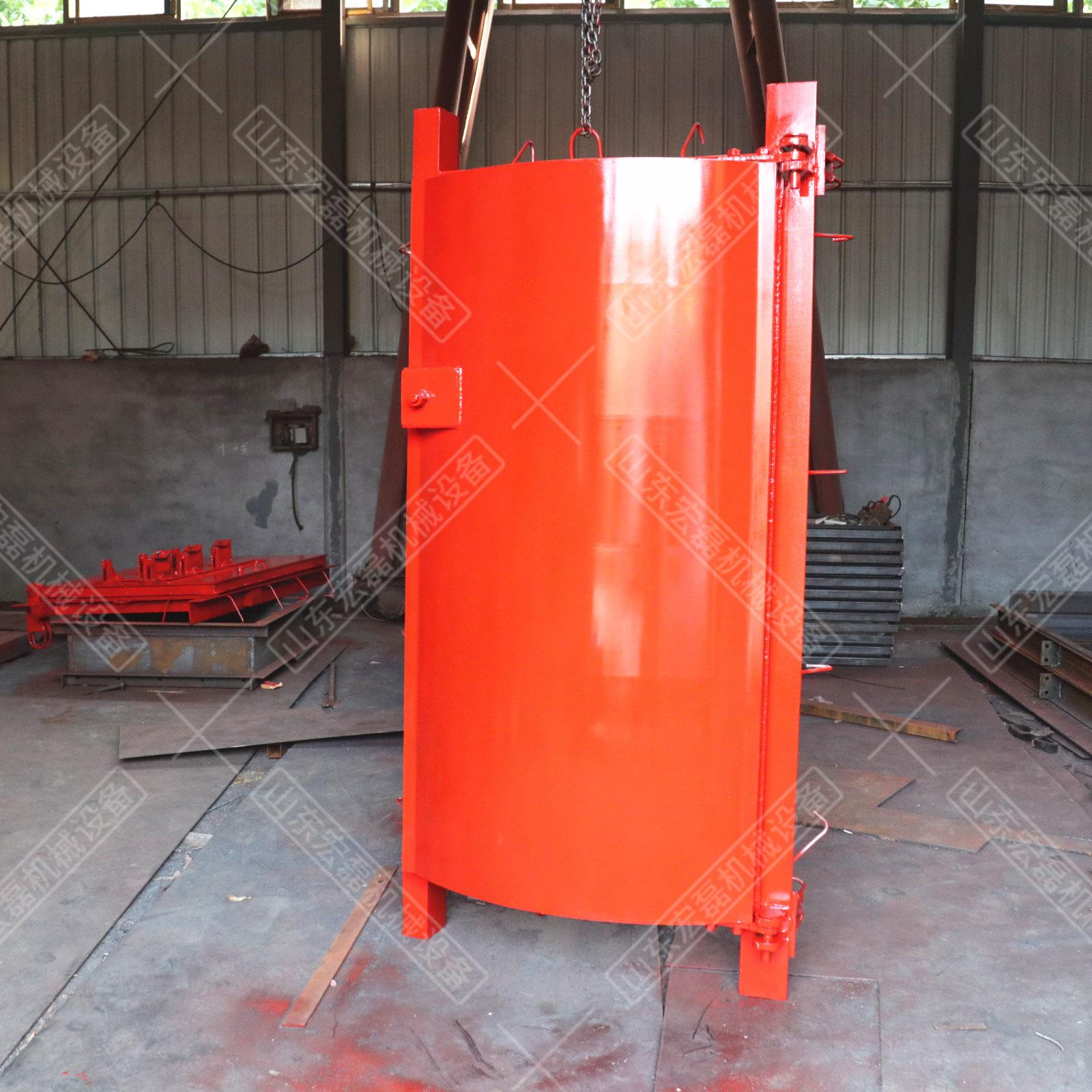

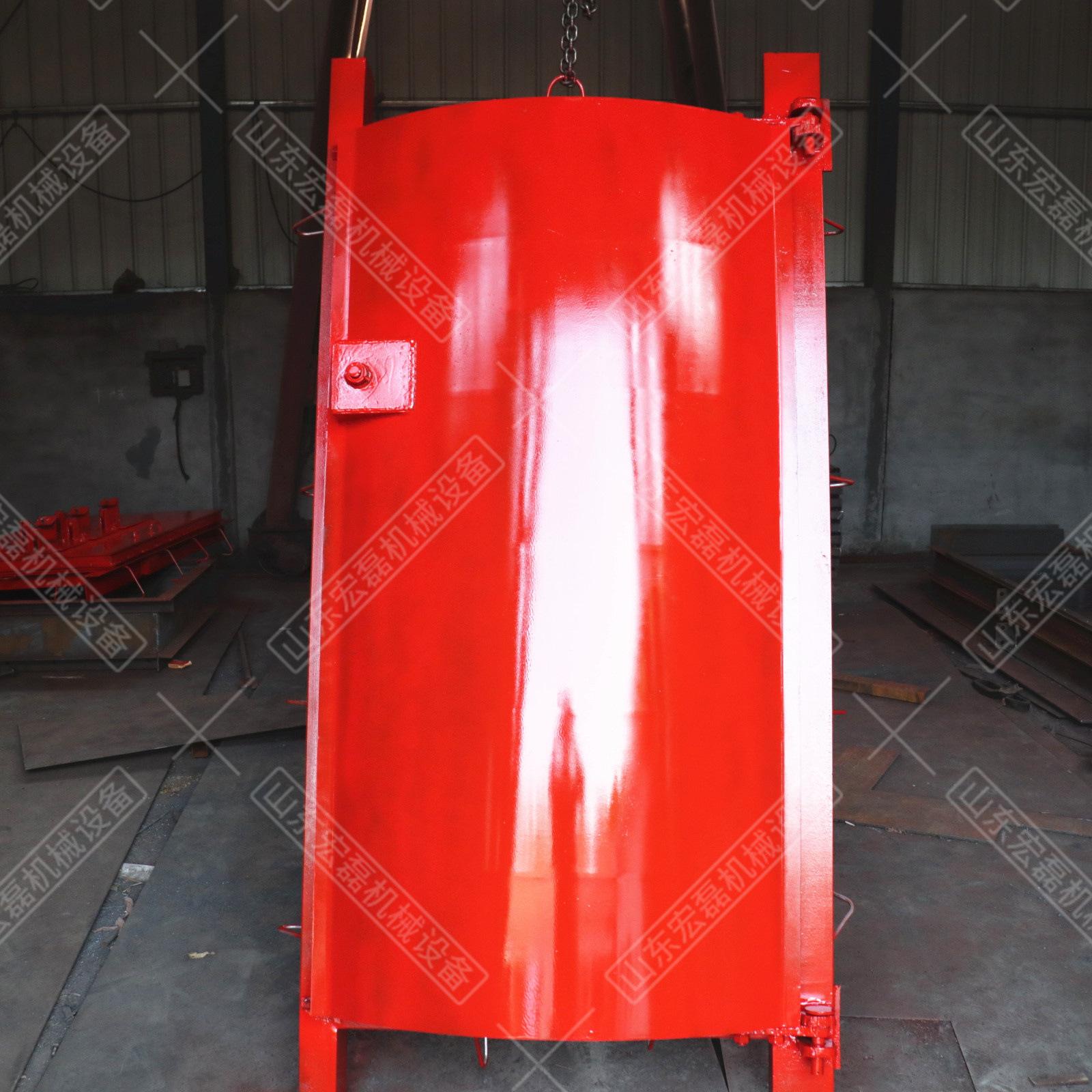

Estrutura de porta fechada resistente a ondas de choque subterrânea FM

A porta fechada resistente a ondas de choque subterrâneas FM consiste em moldura da porta, folha da porta, dispositivo de travamento, porta de bolinho e outros componentes.

1. A moldura da porta é uma estrutura soldada com cantos desiguais.

2. A parte superior da folha da porta está equipada com três conjuntos de dispositivos de aba de ventilação, ou seja, existem três conjuntos de 18 orifícios de ventilação com diâmetro de 122mm na placa inferior da aba. A parte externa da placa de aba está equipada com uma placa de suspensão de aba que abre automaticamente em um ângulo de 12 graus.

3. Existem 2 conjuntos de dispositivos de bloqueio. Um conjunto é um eixo de travamento para fechamento normal, com alça giratória; o outro conjunto é um dispositivo de travamento de emergência. Sua função é que quando a força de impacto for superior a 294N, a porta e a moldura da porta sejam instantaneamente fechadas, comprimidas e seladas. círculo, a cabeça da fechadura entra no núcleo da fechadura e a mola de folha dupla é girada para frear e travar, evitando que a porta se recupere; a fechadura pode ser liberada girando a alça externa da chave.

4. A folha inferior do bolinho é apoiada por um rolamento axial de esferas unidirecional e uma dobradiça de mola é usada no meio para garantir que a porta feche automaticamente.

5. O método de vedação adota vedação com tira de borracha de seção transversal em forma de "9".
