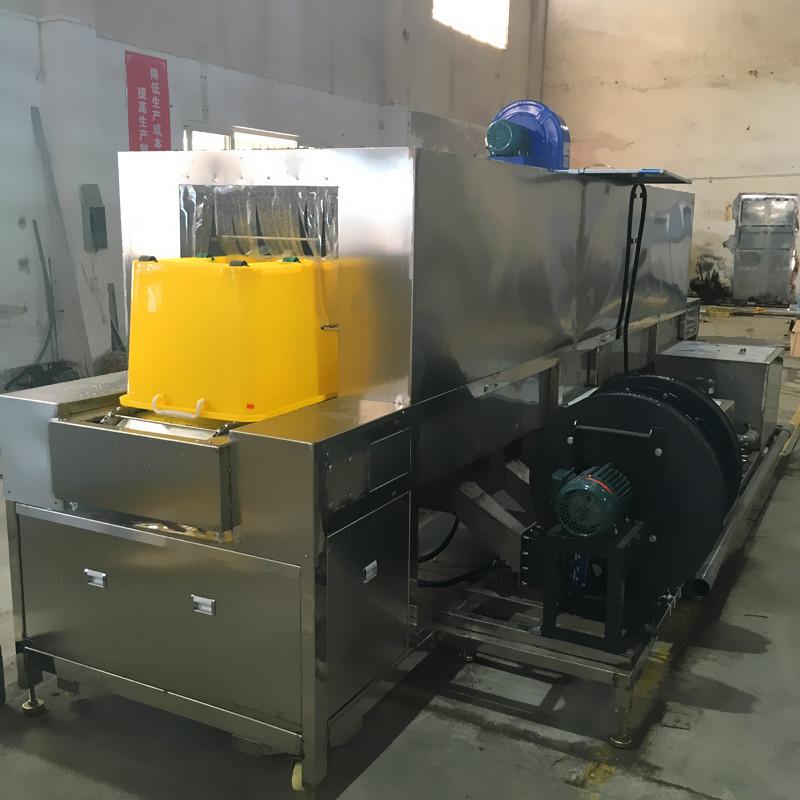

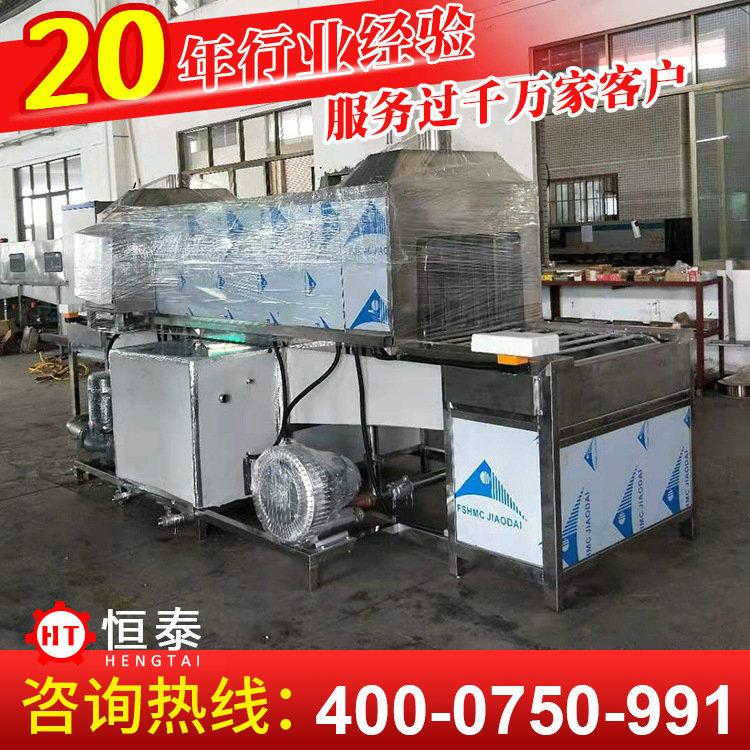

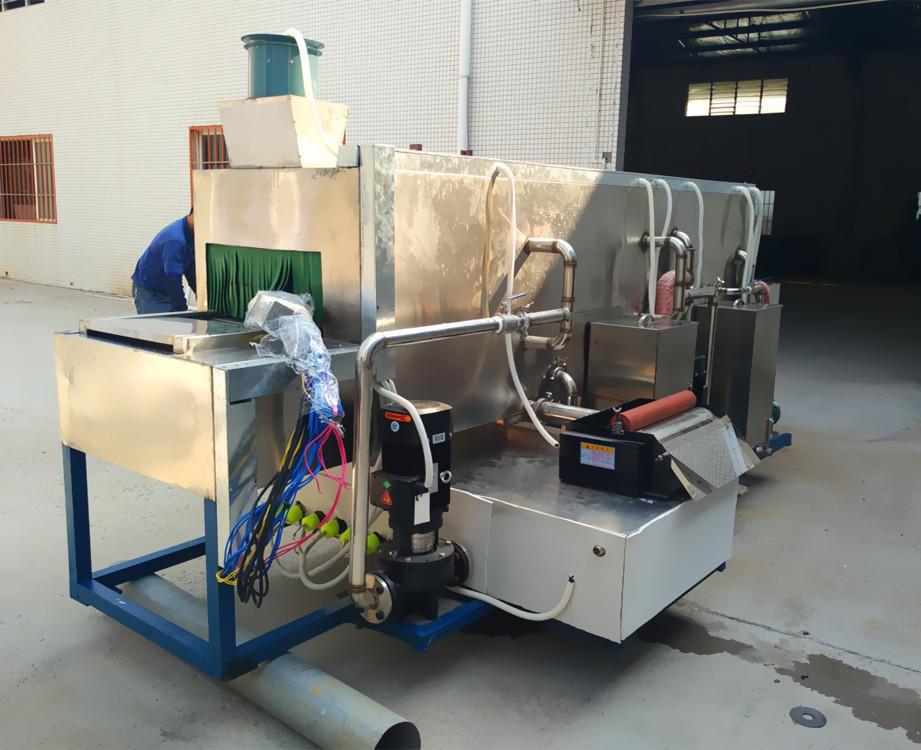

Equipamento de máquina de limpeza por pulverização de alta pressão pequena de querosene

um,Nome e modelo do equipamento

1.1 Nome: Linha de produção de limpeza por pulverização do tipo passante

1.3 Quantidade: 1 conjunto

1.4 Descrição: O equipamento inclui carregamento, limpeza por pulverização, corte de vento, sopro de ar frio, descarregamento

2. Uso de equipamentos:

3. Status da peça: Tamanho máximo de trabalho: 140*50mm

4. Equipamento de batida: A correia percorre 0,2 a 1 metro por minuto e é ajustável

5. Modo de transmissão: transmissão em cadeia, transmissão contínua.

6. Processo de limpeza:

Fluxo de processo

Carregamento manual → 1. Limpeza por pulverização → 2. Corte de vento → 3. Sopro de ar frio → Descarregamento

7. Visão geral do equipamento:

1. Seção de alimentação:

● Tamanho efetivo da seção de alimentação: 150*80mm (L×A);

2. Seção de limpeza por pulverização:

● Tamanho efetivo da seção de limpeza por pulverização: 150*80mm (L×A)

● A câmara é feita toda de aço inoxidável, usando aço inoxidável SUS304 de 1,5 mm

● Configure um dispositivo de filtragem circulante: O tanque de armazenamento de líquido tem aproximadamente o tamanho de aço inoxidável, com divisórias embutidas, filtragem de malha de aço inoxidável de grau grosso, portas de transbordamento, etc.; o tanque de armazenamento de líquido é equipado com um alarme de nível baixo de líquido

Direção do fluxo de líquido: tanque de pulverização → separador magnético → saco de filtro no tanque auxiliar → tanque auxiliar → bomba de pulverização → filtro → pulverização

● O fundo do tanque é inclinado para facilitar a descarga do líquido

● O tanque é equipado com um sistema de aquecimento de tubo de aquecimento de aço inoxidável de 8 kW e a temperatura pode ser ajustada da temperatura ambiente até 90 ℃

● O cabeçote do sprinkler é dividido em formas de pulverização escalonadas superior e inferior, e 3 tubos de sprinkler são instalados na sala de sprinklers

● A bomba de pulverização adota bomba de aço inoxidável; pressão de pulverização: 0,4~0,6Mpa;

● Instale uma válvula de refluxo na saída da bomba de pulverização para ajustar manualmente a pressão de pulverização e a vazão

3. Seção de corte de vento:

● Tamanho efetivo da seção de limpeza de corte de vento: 150*80mm (L×A)

● Instale o bico de ar (fornecido pelo comprador da fonte de ar) para soprar água na superfície da peça de trabalho.

4. Seção de sopro de vento frio:

● Tamanho efetivo da seção de sopro de ar frio: 150*80mm (L×A)

● Sopre água nas superfícies interna e externa da peça de trabalho. A sala de secagem é equipada com um soprador de alta pressão de 5,5 kW, usando marca nacional de alta qualidade

● Facas de ar sopradoras de água são instaladas nas partes superior e inferior da câmara de cisalhamento do vento.

5. Seção de descarga:

● Tamanho efetivo da seção de corte: 150*80mm (L×A);

8. Sistema de controle

1. Forma de controle: colocada independentemente na posição de carga

2. Material da caixa de controle: Feito de material A3, revestido com spray

3. Estrutura do sistema de controle: O painel de operação está localizado próximo à plataforma de carga na parte frontal do equipamento, e os botões de operação e várias luzes indicadoras e indicadores de instrumentos são instalados centralmente;

4. Equipado com luz de três cores para indicar as condições de trabalho.

5. As linhas estão organizadas de forma organizada e clara, e os números das linhas são claros;

6. O PLC reserva 3~4 pontos de fiação;

7.Equipamento com botão de parada de emergência e dispositivo de alarme

8. A temperatura pode ser controlada de forma independente

9. Instalações metálicas são usadas para conectar o gabinete elétrico e várias partes do equipamento para tomar medidas de proteção de segurança, e há medidas e dispositivos de proteção de segurança, como manter a posição correta dos componentes de trabalho em caso de falha acidental de energia.

IX. Requisitos gerais para cada seção de toda a máquina:

1. Todas as caixas, carcaças de filtros, corpos de bombas, válvulas e ferramentas necessárias são feitas de aço inoxidável, e as tubulações são feitas de tubos SUS304 e tubos principais de aço inoxidável;

2. Os tubos devem ser soldados tanto quanto possível, e os flanges devem ser usados apenas para peças que sejam convenientes para manutenção e transporte da máquina;

3. Os agentes de limpeza e produtos químicos de manutenção são compatíveis com metais, plásticos e outros materiais estruturais usados na fabricação de máquinas de limpeza (incluindo bombas, filtros, controladores e circuitos de segurança);

4. O equipamento deve ser equipado com portas móveis para facilitar a rápida manutenção de tubulações, filtros, bombas, aquecedores e outros componentes para garantir as necessidades de produção.

5. O equipamento possui um bom dispositivo de aterramento.

6. Instale um ventilador acima da proteção externa da seção de pulverização para extrair o vapor de água da seção de pulverização para o exterior da máquina (a conexão entre a porta de exaustão do equipamento e o duto de exaustão da oficina é de responsabilidade do comprador)Número de contato do fabricante: 186 8932 1385/136 9518 1917 Gerente Duan. A cotação online é apenas para referência. Entre em contato com o serviço de atendimento ao cliente para faturamento.
