Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
VMC860 |
|
tamanho da mesa de trabalho |
Tamanho da mesa |
milímetros |
1000*550 |
|
XViagem do eixo |
Curso do eixo X |
milímetros |
800 |
|
SViagem do eixo |
Curso do eixo Y |
milímetros |
600 |
|
ZViagem do eixo |
Curso do eixo Z |
milímetros |
600 |
|
Capacidade máxima de carga da bancada |
Máx. carga da mesa de trabalho |
kg |
600 |
|
TGroove (Quantidade-largura×brecha) |
Slot T (número-largura*passo) |
- |
5-18*90 |
|
Velocidade do fuso |
Máx. velocidade do fuso |
rpm |
8.000 |
|
Conicidade do fuso |
Conicidade do fuso |
milímetros |
BT40 |
|
potência do motor principal |
Potência do motor principal |
kw |
7,5 |
|
X/Y/ZVelocidade de deslocamento rápido do eixo |
Velocidade de deslocamento rápido X/Y/Z |
m/min |
24/24/20 |
|
taxa de avanço de corte |
Velocidade de alimentação de corte |
mm/min |
1-8000 |
|
Tipo de trilho guia |
Tipo de trilho guia |
- |
Guia linearTrilho linear |
|
Distância do centro do fuso à superfície da coluna |
Distância do eixo do fuso à superfície da coluna |
milímetros |
590 |
|
Distância da extremidade do fuso à superfície da mesa de trabalho |
Distância entre a ponta do fuso e a superfície da mesa |
milímetros |
130-660 |
|
precisão de posicionamento |
Precisão de posicionamento |
milímetros |
±0,0075 |
|
Repetibilidade |
Precisão de posicionamento repetido |
milímetros |
±0,005 |
|
Revista de ferramentas |
Revista de ferramentas |
- |
discoBraço 24 |
|
Diâmetro máximo da ferramenta |
Máx. diâmetro da ferramenta |
milímetros |
78/120 |
|
Peso máximo da ferramenta |
Máx. peso da ferramenta |
kg |
8 |
|
Peso da máquina |
Peso da máquina |
kg |
5600 |
|

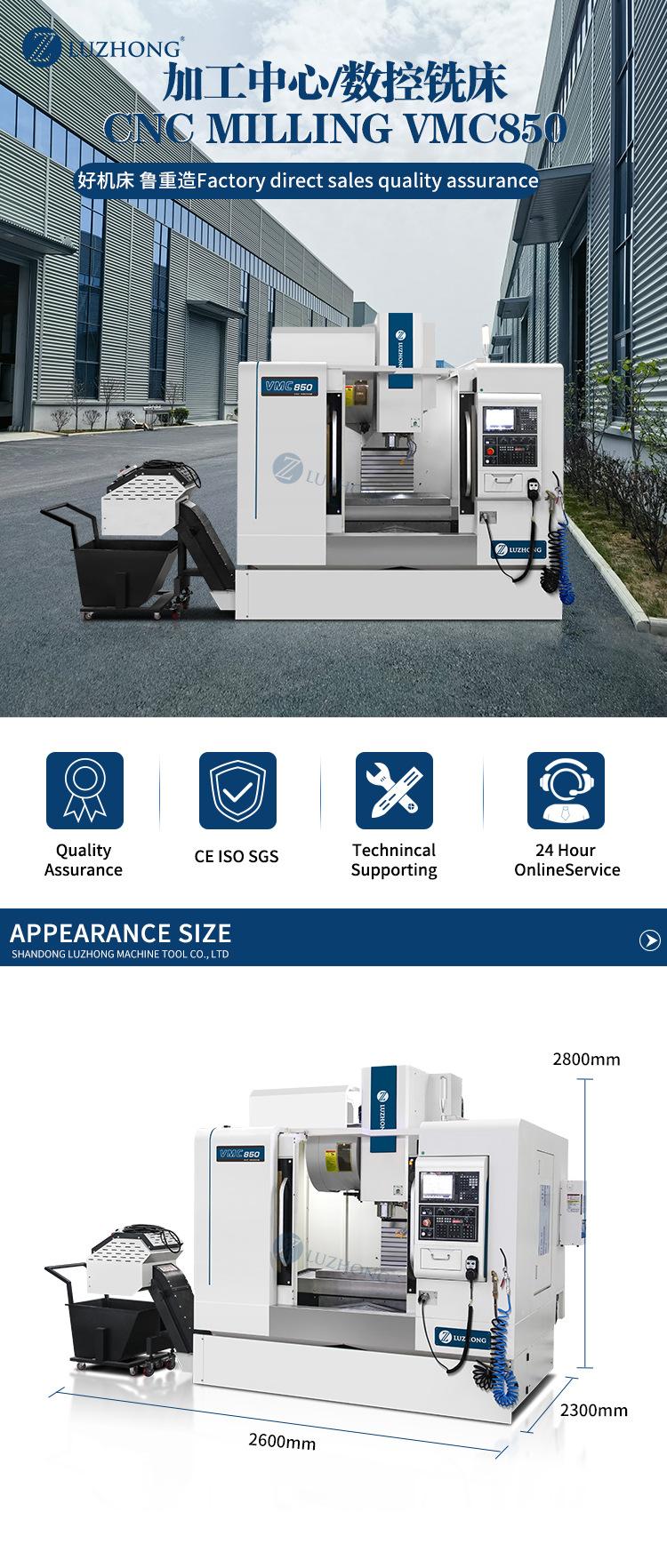

Dimensões(longoxLarguraxalto) |
Dimensão geral (C*L*A) |
milímetros |
2900*2400*2800 |
