Os principais parâmetros técnicos |
ESPECIFICAÇÃOS |
vocêlêndeas |
CAK6163B CAK6163C |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630 |
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
380 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
750/1000/1500/2000/3000 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
(80 para B),[105 para C] |
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
(φ90 1:20 para B),[φ113 1:20 para C] |
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
(D8 para B),[D8 para C] |
|

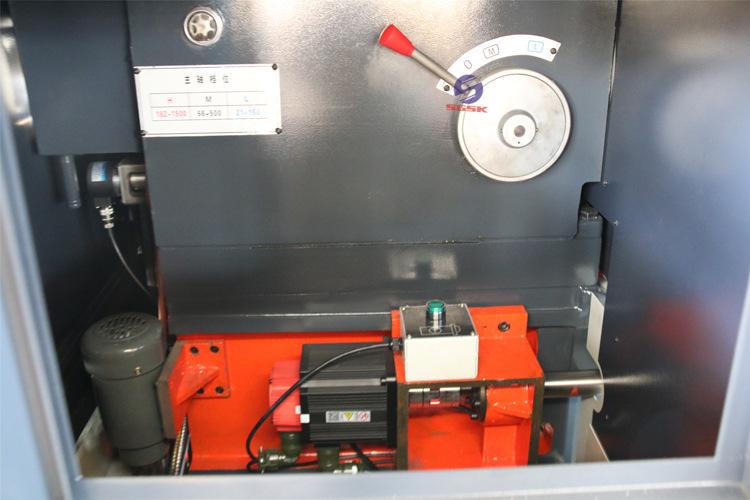

Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Manual3arquivosManual 3 passos(OpcionalOptar.Velocidade continuamente variávelIninterrupto) |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
21-150,66-500,162-1500(OpcionalOpção 100-1600) |
|

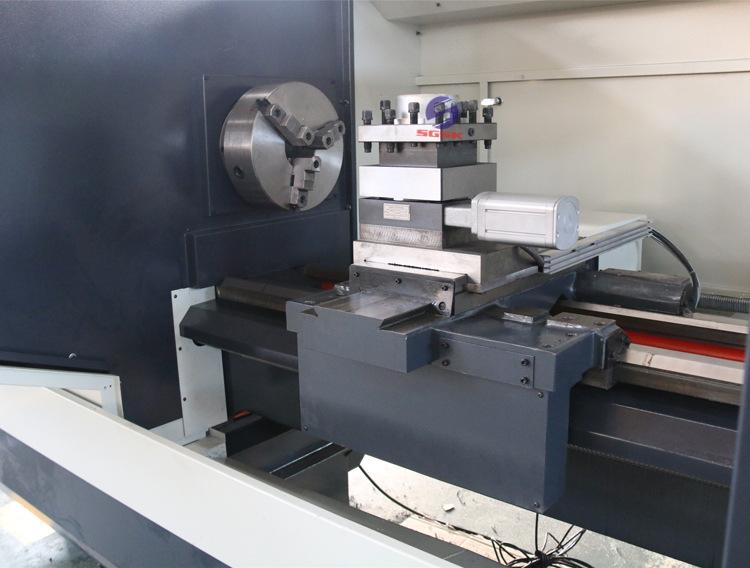

Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
4Porta-ferramentas elétricasElétrico4 posição |
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
25x25 |
|
XViagem do eixo |
Curso do eixo X |
milímetros |
330 |
|
ZViagem do eixo |
Curso do eixo Z |
milímetros |
750/1000/1500/2000/3000 |
|
XTaxa de avanço rápido do eixo |
Avanço rápido do eixo X |
mm/min |
6.000 |
|
ZTaxa de avanço rápido do eixo |
Avanço rápido do eixo Z |
mm/min |
10.000 |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
75 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
150 |
|

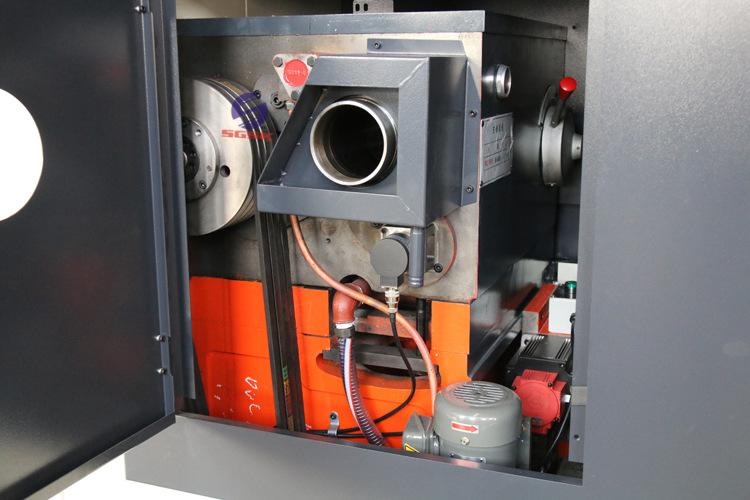

Motor de fuso |
Motor do fuso principal |
kC |
7,5 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kC |
0,125 |
|
Peso da máquina Peso da máquina |
Coito para 750 |
kg |
2650 |
|
Coito para1000 |
kg |
2750 |
|
|
Coito por 1500 |
kg |
2850 |
|
|
Coito para 2000 |
kg |
3350 |
|
|
Coito para 3000 |
kg |
4150 |
|
|
Dimensões Dimensão global |
Dimensão para 750 |
milímetros |
2550x1750x1850 |
|
Dimensão para1000 |
milímetros |
2750x1750x1850 |
|
|
Dimensão para1500 |
milímetros |
3250x1750x1850 |
|
|
Dimensão para2000 |
milímetros |
3700x1750x1850 |
|
|
Dimensão para 3000 |
milímetros |
4710x1750x1850 |
|
número de série |
Nome da configuração |
|
1 |

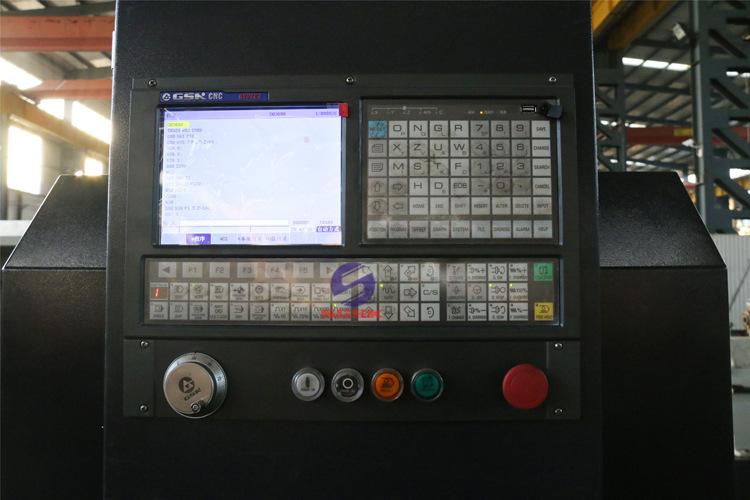

Sistema CNC: GSK, Imperador KaneKND, MitsubishiMitsubishi, SiemensSiemens、FANUCsistema |
|
2 |
Mandril hidráulico |
|
3 |
Contraponto hidráulico |
|
4 |
Suporte para ferramentas elétricas de 6/8 estações |
|
5 |
|
|
número de série |
Nome do dispositivo |
Modelo ou especificação |
Fabricante/País |
quantidade |
|
1 |
topo da cauda |
|
Doméstico |
1peças |
|
2 |
Mandril de três mandíbulas/Mandril hidráulico |
Φ250mm |
Doméstico |
1definir |
|
3 |
Lubrificador manual |
|
Doméstico |
1peças |
|
4 |
Chave de mandril |
|
Doméstico |
1peças |
|
5 |
Kit de ferramentas comum |
|
Hohhot Zhonghuan |
1definir |
|
6 |
chave de parafuso de mandril |
|
Doméstico |
1peças |
|
7 |
Parafusos de ancoragem e almofadas de ajuste |
|
Doméstico |
1definir |
