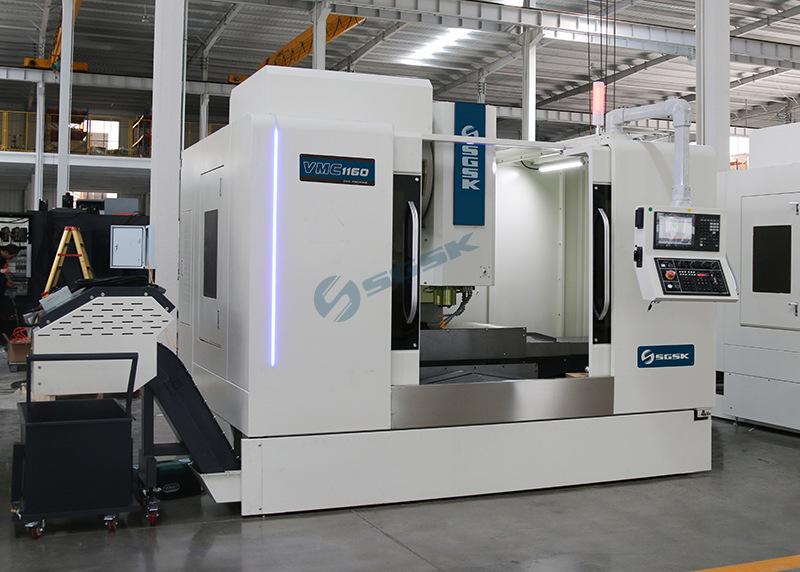

Configuração padrão VMC1160
Sistema de controle KND2100/GSK25i
Fuso BT40 8000 rpm
Parafusos de Taiwan
Guia linear de rolos de três eixos de Taiwan
Revista Taiwan 24 Arm Tool
Ar condicionado de armário elétrico
Opcional
Siemens, Fanuc, Mitsubishi, Syntec
Eixo de acionamento direto
Resfriador de óleo do eixo
Refrigerante do fuso
Transportador de cavacos de corrente
Transportador de cavacos em espiral
O quarto eixo
Cinco eixos
Sonda de ajuste de ferramenta
Sonda de medição de peças de trabalho
|
Parâmetros técnicosEspecificações |
Unidades |
VMC1160 |
|
tamanho da mesa de trabalhoTamanho da mesa |
milímetros |
1200 x 600 |
|
XViagem do eixoCurso do eixo X |
milímetros |
1100 |
|
SViagem do eixoCurso do eixo Y |
milímetros |
600 |
|
ZViagem do eixoCurso do eixo Z |
milímetros |
600 |
|
Capacidade máxima de carga da bancadaMáx.Carga da mesa de trabalho |
kg |
1000 |
|
TSulco(quantidade-largura-brecha)Slot T(número-largura-passo) |
|
5-18x100 |
|
Velocidade do fusoMáx.Velocidade do fuso |
rpm |
8000 (Opcional: 10000) |
|
Conicidade do fusoConicidade do fuso |
milímetros |
BT40 |
|
potência do motor principalPotência do motor principal |
kW |
11 |
|
X/Y/ZVelocidade de deslocamento rápido do eixoVelocidade de deslocamento rápido X/Y/Z |
m/min |
24/24/20 |
|
taxa de avanço de corteVelocidade de alimentação de corte |
mm/min |
1-8000 |
|
Tipo de trilho guiaTipo de trilho guia |
|
Linha ferroviária trilho linear |
|
Distância do centro do fuso à superfície da coluna Distância do eixo do fuso à superfície da coluna |
milímetros |
650 |
|
Distância da extremidade do fuso à superfície da mesa de trabalho Distância entre a ponta do fuso e a superfície da mesa de trabalho |
milímetros |
100-700 |
|
precisão de posicionamentoPrecisão de posicionamento |
milímetros |
±0,0075 |
|
RepetibilidadePrecisão de posicionamento de repetição |
milímetros |
±0,005 |
|
Revista de ferramentasRevista de ferramentas |
|
Braço de disco 24 |
|
Diâmetro máximo da ferramentaMáx.Diâmetro da ferramenta |
milímetros |
Φ78(Adjacente)/Φ120(Afastado) |
|
Peso máximo da ferramentaMáx.Peso da ferramenta |
kg |
8 |
|
Peso da máquinaPeso da máquina |
kg |
6800 |
|
DimensõesDimensão global |
milímetros |
3400x2500x2960 |
