A função principal

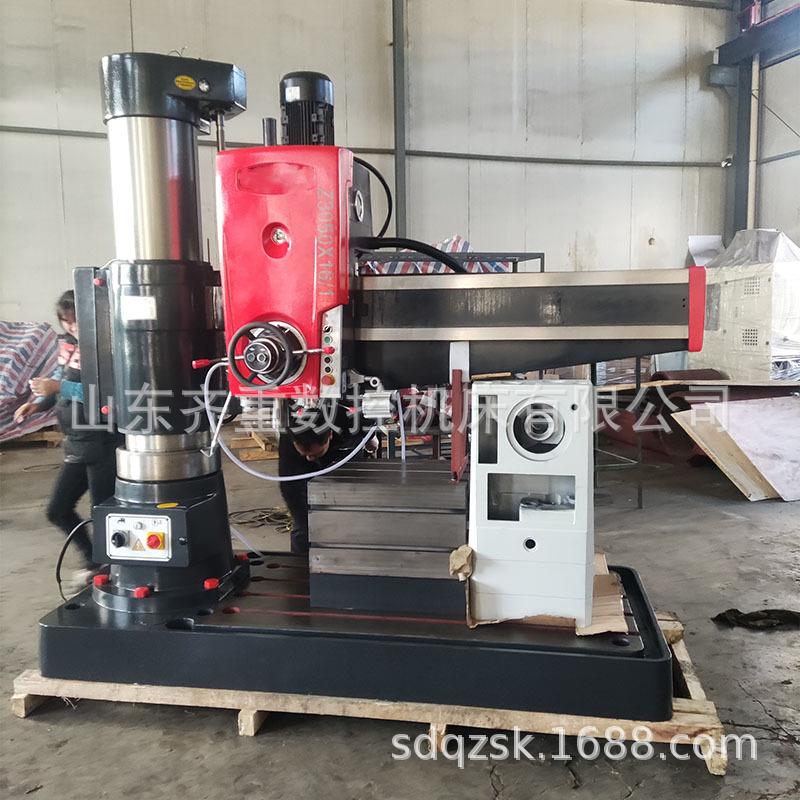

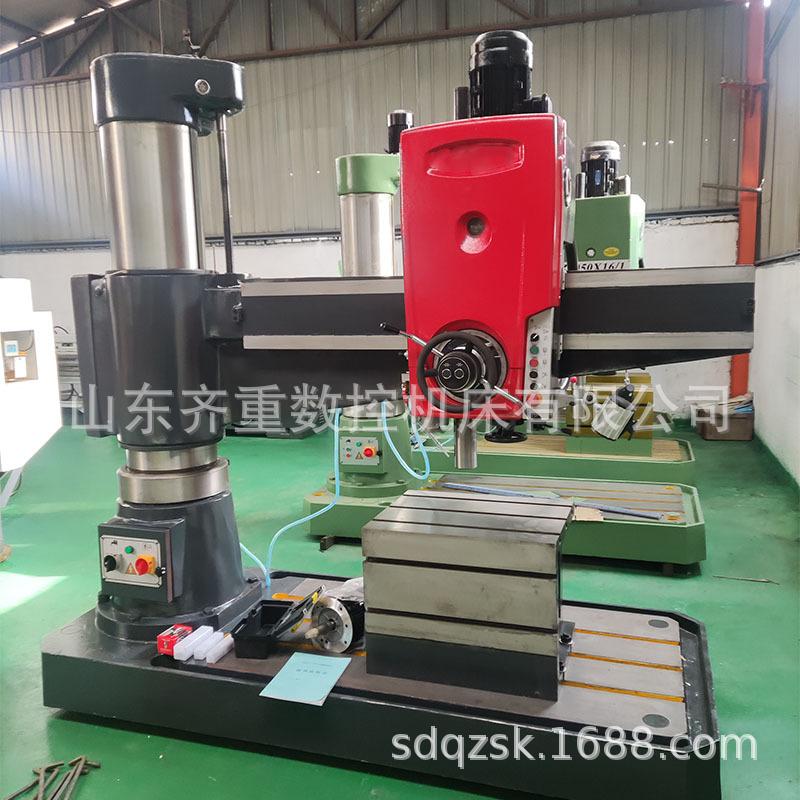

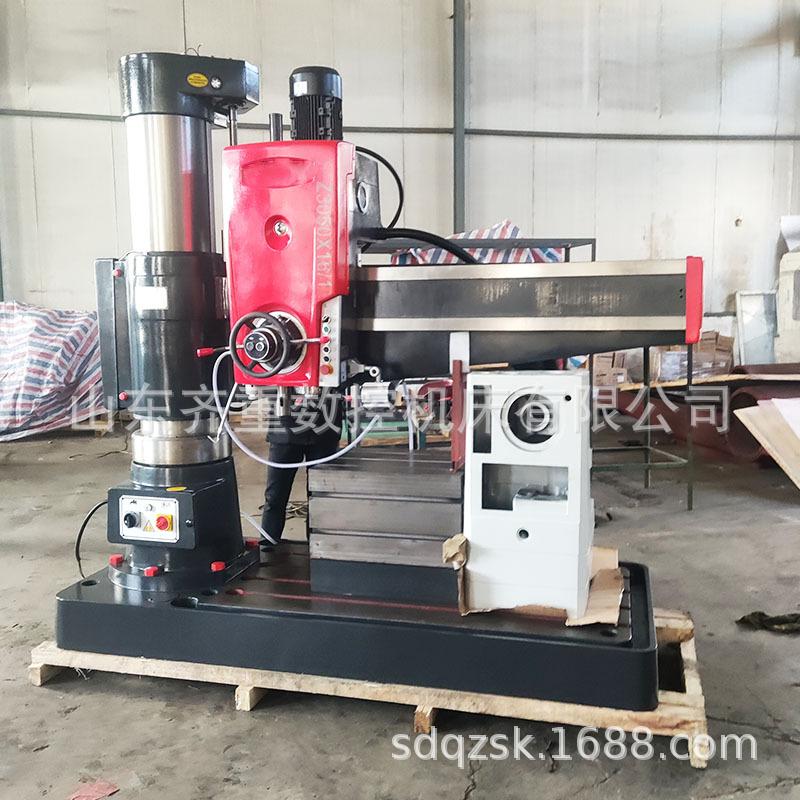

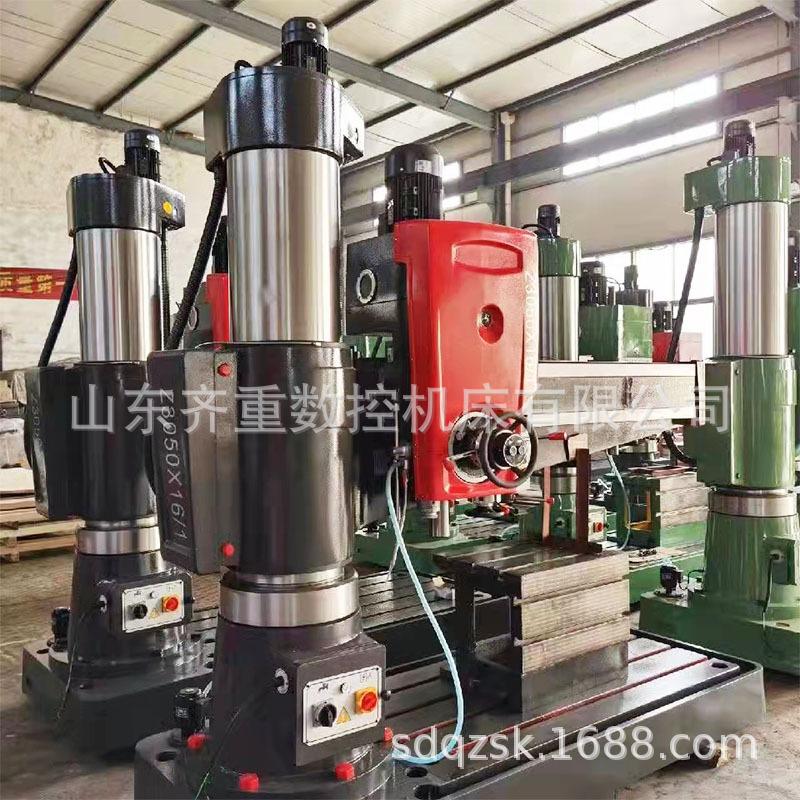

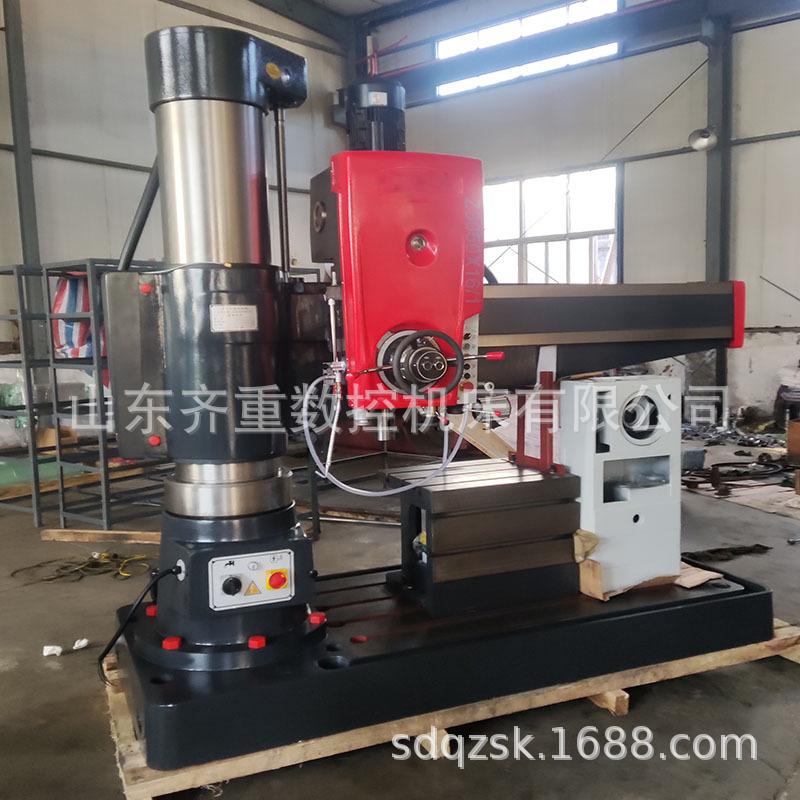

(1) As brocas radiais são adequadas para furar, alargar, escarear e rosquear em peças metálicas médias e grandes. As principais ações funcionais das brocas radiais hidráulicas são realizadas pelas alças, botões e outras peças operacionais concentradas na caixa do fuso.
(2) A coluna externa aciona o balancim para girar ±180 graus em torno da coluna interna
(3) O balancim sobe e desce ao longo da coluna externa;
(4) A caixa do fuso se move para a esquerda e para a direita ao longo do trilho guia do balancim;
(5) Caixa do fuso: realiza a rotação, alimentação e operação do fuso em todos os níveis. A faixa de velocidade do fuso é de 25-2000 r/min, com um total de 16 níveis, que podem ser alcançados girando o volante de operação centralizada (botão de pré-seleção da velocidade do fuso); a faixa de avanço do fuso é de 0,04-3,2 mm/r com um total de 16 níveis, que podem ser alcançados girando o volante de operação centralizada (botão de pré-seleção da quantidade de avanço do fuso).
(6) Levantamento e fixação do balancim: O levantamento do balancim é acionado pelo motor no topo da coluna e acionado pela porca do parafuso de avanço. Uma porca de segurança é instalada na porca de levantamento para garantir que o balancim não caia repentinamente; a fixação do balancim é obtida acionando hidraulicamente o bloco diamantado e, após a fixação, o bloco diamantado é autotravante; depois que o balancim sobe ou desce, o balancim é fixado automaticamente, o que é controlado pelo interruptor elétrico instalado no cilindro.
(7) Fixação da caixa do fuso e da coluna: A fixação da caixa do fuso e da coluna é acionada hidraulicamente, e a fixação do bloco de diamante. As duas ações podem ser executadas simultaneamente ou separadamente. O botão de seleção é o botão no painel da caixa do fuso (botão de seleção do estado de fixação da coluna da caixa do fuso), onde a posição do meio é a fixação, a esquerda é o afrouxamento da coluna e a direita é o afrouxamento da caixa do fuso. Os botões de realização da ação são o botão de afrouxamento da coluna da caixa do fuso e o botão de fixação da coluna da caixa do fuso.
Especificação | unidade | Z3050×16 |
Grande diâmetro de perfuração | milímetros | 50 |
Distância da face final do fuso à superfície de trabalho | milímetros | 350-1600 |
Distância do eixo do fuso à superfície da coluna | milímetros | 320-1220 |
Curso do fuso | milímetros | 315 |
Conicidade do fuso | MT | 5 |
Faixa de velocidade do fuso | rpm | 25-2000 |
Série de velocidade do fuso |
| 16 |
Faixa de avanço do fuso | mm/r | 0,04/3,2 |
Nível de avanço do fuso |
| 16 |
Ângulo de rotação do balancim | ° | ±180° |
potência do motor principal | KW | 4 |
Levante a potência do motor | KW | 1,5 |
peso | t | 3.6 |
Dimensões | milímetros | 2500×1060×2800 |
