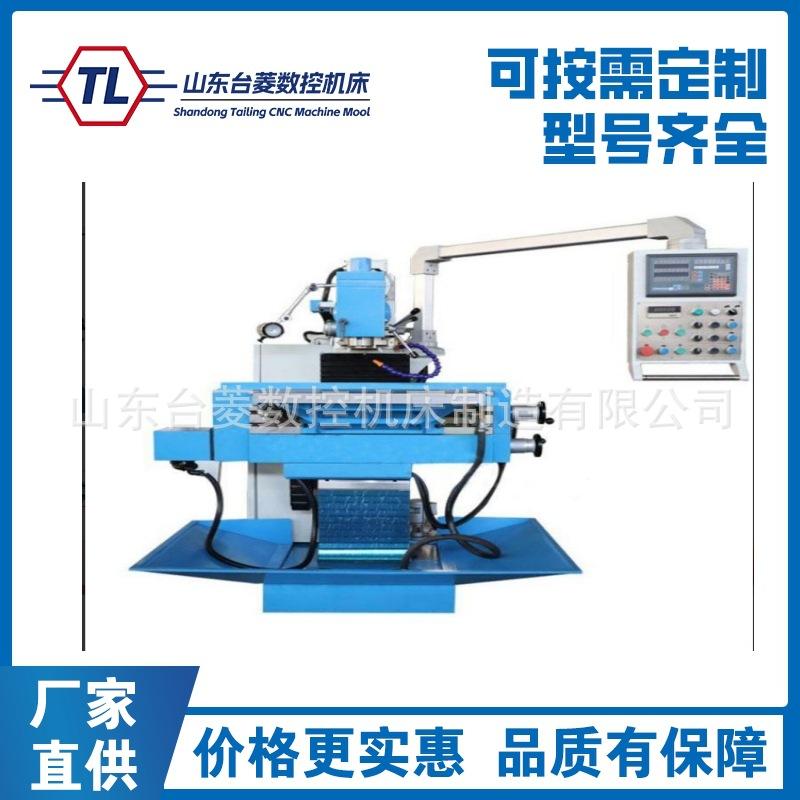

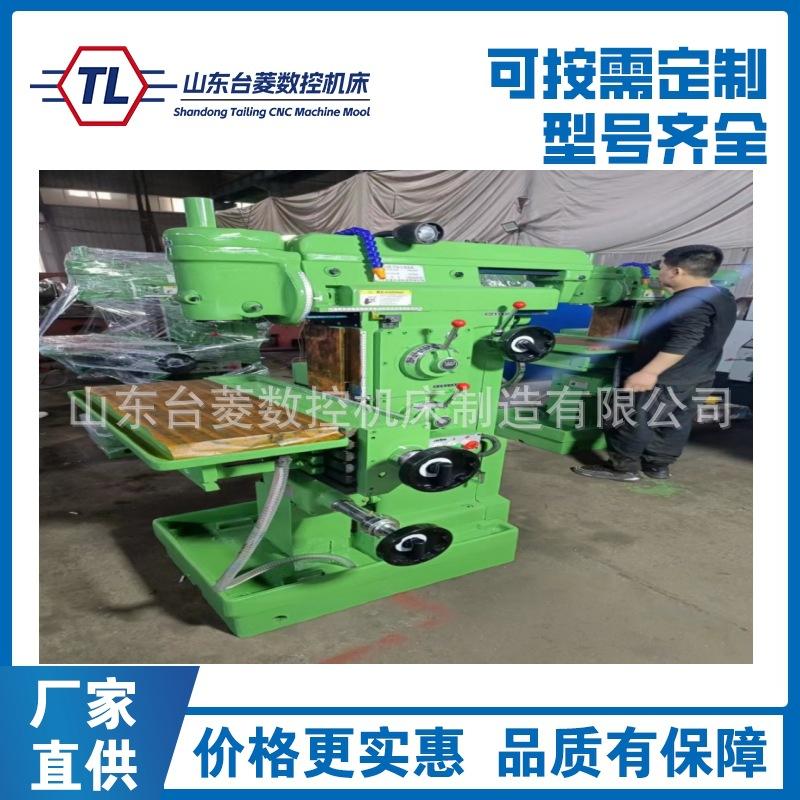

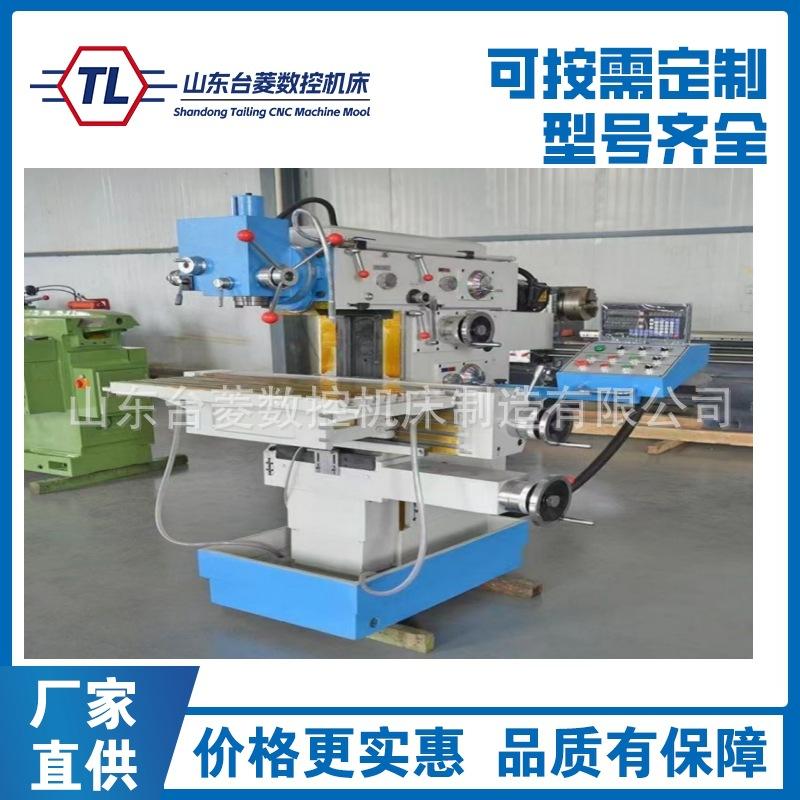

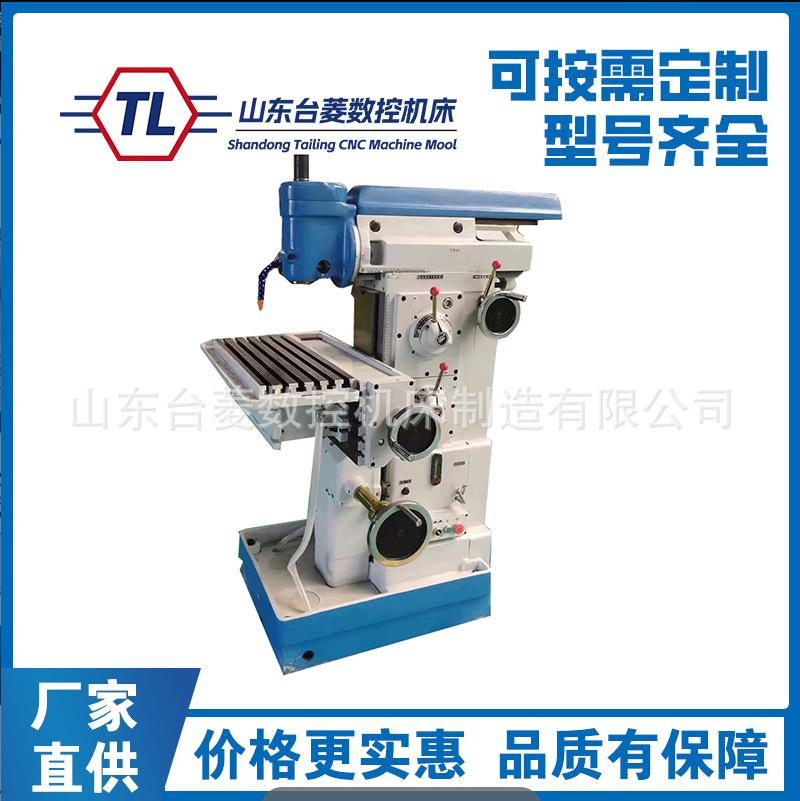

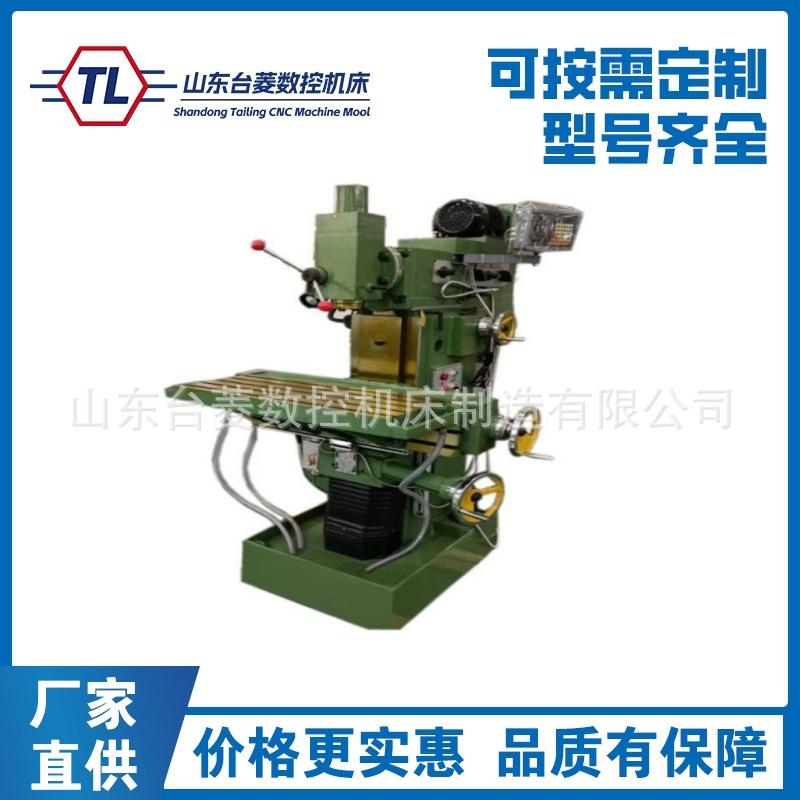

X8126 Fresadora Universal para Herramientas Fresado Mecanizado de Corte Vertical y Horizontal Fresadora 8126
|
Parámetros técnicos |
X8126B |
|
|
Área de banco de trabajo |
280*700 mm |
|
|
Recorrido longitudinal del banco de trabajo |
350 mm |
|
|
Recorrido vertical de la mesa de trabajo |
350 mm |
|
|
Alimentación longitudinal, vertical y horizontal del asiento del husillo de la mesa de trabajo |
25-285 mm/min |
|
|
El banco de trabajo puede moverse rápidamente longitudinalmente y verticalmente. |
1000 mm/min |
|
|
Distancia desde la línea central del husillo horizontal hasta la superficie de la mesa de trabajo |
Primera posición de instalación |
35-385 mm |
|
|
Primera posición de instalación |
42-392 mm |
|
|
Primera posición de instalación |
132-482 mm |
|
Distancia desde la cara final del husillo vertical hasta la línea central del husillo horizontal |
95 mm |
|
|
Distancia desde la cara final del husillo horizontal hasta la línea central del husillo vertical |
131 mm |
|
|
Recorrido horizontal del asiento del husillo horizontal |
200 mm |
|
|
Recorrido vertical del asiento del manguito del husillo vertical |
80 mm |
|
|
Rango de velocidad del husillo horizontal |
110-1230 rpm |
|
|
Rango de velocidad del husillo vertical |
150-1660 rpm |
|
|
Conicidad del orificio cónico del husillo |
MT4 7:24/ISO40 |
|
|
Ángulo de rotación de la línea central del husillo vertical |
+45° |
|
|
Motor principal |
3 kW |
|
|
Motor de la bomba de agua de refrigeración |
0,04 kW |
|
|
Peso de la máquina |
1200 kilos |
|
|
Dimensiones |
1700x1270x1980mm |
|
|
Parámetros técnicos |
X8126 |
|
|
Área de banco de trabajo |
280*700 mm |
|
|
Recorrido longitudinal del banco de trabajo |
350 mm |
|
|
Recorrido vertical de la mesa de trabajo |
350 mm |
|
|
Alimentación longitudinal, vertical y horizontal del asiento del husillo de la mesa de trabajo |
25-285 mm/min |
|
|
El banco de trabajo puede moverse rápidamente longitudinalmente y verticalmente. |
1000 mm/min |
|
|
Distancia desde la línea central del husillo horizontal hasta la superficie de la mesa de trabajo |
Primera posición de instalación |
35-385 mm |
|
|
Primera posición de instalación |
42-392 mm |
|
|
Primera posición de instalación |
132-482 mm |
|
Distancia desde la cara final del husillo vertical hasta la línea central del husillo horizontal |
95 mm |
|
|
Distancia desde la cara final del husillo horizontal hasta la línea central del husillo vertical |
131 mm |
|
|
Recorrido horizontal del asiento del husillo horizontal |
200 mm |
|
|
Recorrido vertical del asiento del manguito del husillo vertical |
80 mm |
|
|
Rango de velocidad del husillo horizontal |
110-1230 rpm |
|
|
Rango de velocidad del husillo vertical |
150-1660 rpm |
|
|
Conicidad del orificio cónico del husillo |
MT4 7:24/ISO40 |
|
|
Ángulo de rotación de la línea central del husillo vertical |
+45° |
|
|
Motor principal |
3 kW |
|
|
Motor de la bomba de agua de refrigeración |
0,04 kW |
|
|
Peso de la máquina |
1200 kilos |
|
|
Dimensiones |
1700x1270x1980mm |
|
