Informações de pré-venda de parâmetros técnicos detalhados
1. Introdução do produto

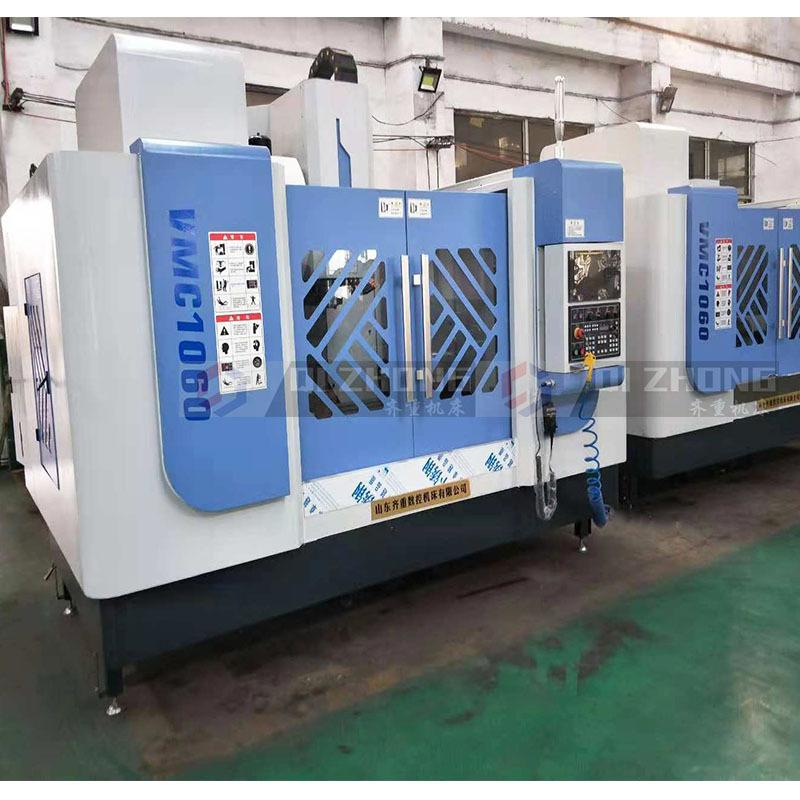

Modelo do produto: VMC-1060
Nome do produto: centro de processamento vertical
Sistema padrão: KND 2000M
Descrição do produto:
1. Curso do eixo X, Y, Z: 1000x600x600mm
2. O eixo principal é girado por conexão de correia, com velocidade máxima de 8.000 rpm.
3. A configuração padrão do magazine de ferramentas é um magazine de 24 ferramentas para atender às necessidades do cliente.
4. O grupo principal é uma estrutura de caixa pesada com reforço de nervuras internas e alta rigidez.
5. A faca do eixo principal usa o mecanismo de pressão de óleo. Quando a faca é atingida, o fuso é uniformemente estressado para estender a vida útil dos rolamentos.
6. A caixa elétrica adota um design de isolamento interno para separar a parte da fonte de calor do controlador. Um trocador de calor é utilizado na parte frontal para dissipar o calor e evitar a entrada de poeira externa na caixa elétrica; um ventilador é usado na parte traseira para dissipar o calor para a placa de aquecimento.
7. Os três eixos adotam parafusos de esferas de alta precisão, combinados com dispositivos de pré-carregamento de porca de precisão e pré-tensionamento da extremidade traseira para garantir que a folga e a deformação térmica da máquina sejam mantidas em um valor baixo por um longo tempo.
8. Os eixos X e Y usam guias lineares do tipo esfera, que têm alta rigidez e baixo ruído. Eles podem fazer deslocamento rápido e obter precisão de ciclo. A velocidade de movimento rápido é 24/24/20m/min.
9. Todos os produtos acabados foram verificados e testados por posicionamento a laser para garantir a precisão do posicionamento e as características do servo, e medidas rigorosas de inspeção antes do envio para garantir que a precisão da máquina permaneça estável por um longo tempo.
Parâmetros técnicos | especificações | unidade | VMC1060 |
tamanho da mesa de trabalho | Tamanho da mesa | milímetros | 1200 x 600 |
Viagem à esquerda e à direita | Deslocamento do eixo X | milímetros | 1000 |
Curso dianteiro e traseiro | Viagem no eixo Y | milímetros | 600 |
Viagem para cima e para baixo | Curso do eixo Z | milímetros | 600 |
Distância do centro do fuso ao trilho-guia da coluna | Distância entre fusos superfície central e coluna | milímetros | 667 |
Distância da face final do fuso à mesa de trabalho | Distância entre o nariz do fuso e superfície da mesa | milímetros | 100-700 |
Ranhura em T para bancada | Slot T |
| 3-18*100 |
Porta-ferramentas de fuso | Conicidade do fuso | milímetros | BT40 |
Velocidade do fuso | Velocidade máx. do fuso | rpm | 8.000 |
Potência do motor do fuso | Potência do motor principal | kw | 11 |
Servo motor do eixo XYZ | Torque do servo motor do eixo X/Y/Z | Novo México | 18/18/23 |
Método de conexão do motor XYZ | Conexão do motor X/Y/Z |
| direto |
Trilho guia do eixo XYZ | Forma de trilho guia X/Y/Z |
| Trilho de guia linear de 3 eixos |
Carga máxima da bancada | Carga máxima da tabela | kg | 500 |
Capacidade do magazine de ferramentas | Trocador automático de ferramentas |
| 16 tipo sem braço (opcional: tipo de braço 24) |
Peso máximo da ferramenta | Peso máximo da ferramenta | kg | 8 |
Comprimento máximo da ferramenta | Comprimento máximo da ferramenta | milímetros | 250/350 |
Diâmetro máximo da ferramenta | Diâmetro máx. da ferramenta | milímetros | 100(Adjacente)/150(Separado) |
Velocidade de movimento rápido XYZ | Avanço rápido do eixo X/Y/Z | M/min | 24/24/20 |
taxa de avanço de corte | Velocidade de alimentação de corte | M/min | 10 |
Precisão de posicionamento XYZ | Precisão de posição | milímetros | ±0,005 |
Precisão de posicionamento de repetição XYZ | Precisão de posicionamento de repetição | milímetros | ±0,003 |
Dimensões da máquina | Dimensão da máquina | milímetros | 3340x2800x2700 |
Peso da máquina | Peso da máquina | kg | 7.000 |
Configuração padrão:
1 | KND-1000 | 11 | Fuso de 8000rpm |
2 | Revista de facas de 16 peças | 12 | Sistema centralizado de lubrificação de alimentação automática |
3 | Dispositivo de coleta independente de óleo lubrificante de três eixos | 13 | Proteção total (excluindo a superfície superior) |
4 | Lâmpada de trabalho para iluminação de máquinas-ferramenta | 14 | Luz de advertência de três cores |
5 | Ar limpo do cone do eixo | 15 | Volante separado |
6 | Limpando a pistola de ar | 16 | Interface RS232 |
7 | Sistema de fluido de chip | 17 | Ranhura de armazenamento de chips |
8 | Tela de 8,4” | 18 | Conicidade do fuso: BT40 7/24 |
9 | Servo Transformador | 19 | Trocador de calor de gabinete elétrico |
10 | Almofadas de fundação e parafusos de ajuste | 20 | Documentos técnicos aleatórios |
Acessórios padrão:
número de série | nome | unidade | quantidade |
1 | Porta-ferramentas de mandril de mola | peças | 1 |
2 | anel de retenção | definir | 1 |
3 | Rebite | peças | 1 |
4 | chave Allen | definir | 1 |
5 | Chave de fenda | peças | 1 |
6 | Chave de fenda cruzada | peças | 1 |
7 | Instruções Mecânicas | compartilhar | 1 |
8 | Certificado de conformidade | compartilhar | 1 |
9 | Lista de embalagem | compartilhar | 1 |
10 | Instruções Elétricas | compartilhar | 1 |
11 | Manual de operação KND | compartilhar | 1 |
12 | Manual de parâmetros KND | compartilhar | 1 |
7 | Manual de manutenção KND | compartilhar | 1 |
Principais peças adquiridas:
Nome | Origem |
Grupo de fuso | Luo Yi, Deyis da Alemanha, Zhenshang, Pusen, Universidade Nacional de Taiwan |
Cilindro de superalimentação de produção de Taiwan | Shangpin, Beishi, Hao Cheng, Heya, Zhenzheng |
Rolamentos de parafuso | NSK Japão |
Acoplamento importado | (S+J) |
Lâmina | Taiwan Okada |
bomba de resfriamento | Morsa de Taiwan |
Bomba de lubrificação | Nichika, Bechir |
Parafuso de esfera, guia linear | Taiwan Intime, Taiwan Hiwin |
Proteção de trilho em aço inoxidável | Ascensão de Taiwan |
Interruptor de alimentação principal | Esqueletos |
contator | Esqueletos |
principais características:
Areia de resina de alta qualidade Eixo principal de Taiwan Parafuso de rolo de Taiwan e caracol de travamento Cilindro superalimentado de Taiwan Rolamentos NSK do Japão Acoplamento R+W alemão Sistema de lubrificação automática Opção de transportador de cavacos Areia de resina de alta qualidade Fuso de Taiwan Parafuso de esfera e porca de travamento de Taiwan Cilindro de pressão de Taiwan Rolamento NSK do Japão Acoplamento R+W da Alemanha Sistema de lubrificação automática Transportador de cavacos opcional |
