A máquina de perfuração de balancim pertence à máquina-ferramenta geral, que é principalmente adequada para produção em lote e produção em pequena escala, e o processamento de várias indústrias. Também é aplicável a algumas aplicações especiais, como fresadoras de pneus e fresadoras com pneus. A estrutura é estável e confiável, adequada para trabalho contínuo de longo prazo.
A máquina de perfuração de balancim é composta principalmente de uma base, uma coluna interna, uma coluna, um balancim, uma caixa de eixo e uma bancada de trabalho. No balancim, o balancim não pode ser girado em torno da coluna externa e só pode ser girado com a coluna interna. Para expandir a faixa de processamento, o balancim se move ao longo da coluna para se adaptar ao processamento de diferentes alturas.
|

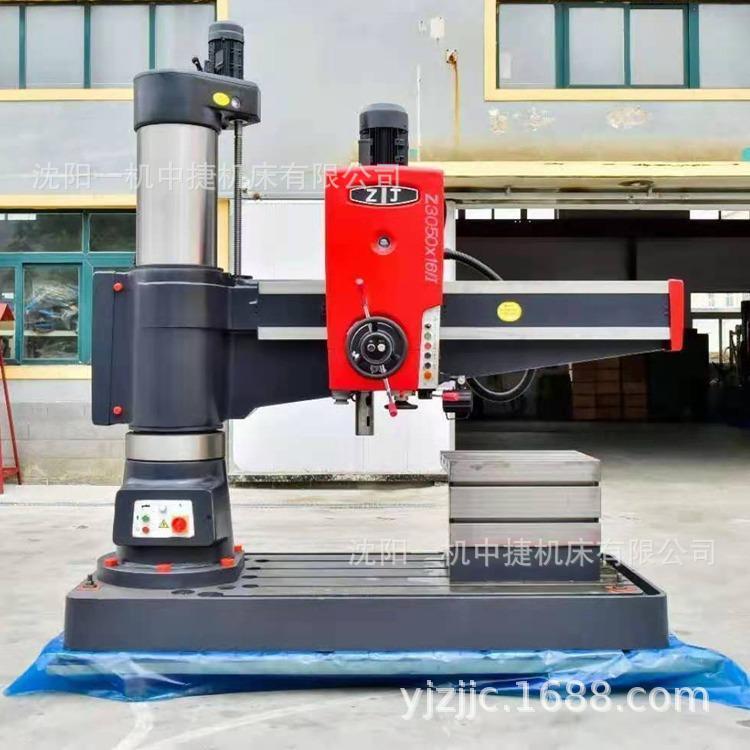

A máquina de perfuração radial Z3050 possui as seguintes características: |
||
|
Parâmetros técnicos da máquina de perfuração radial hidráulica Z3050×16 |
||
|
Especificações e parâmetros |
unidade |
Z3050×16 |
|
Diâmetro máximo de perfuração |
|
50 |
|
Distância do centro do fuso ao barramento da coluna |
milímetros |
Máx. 1600 |
|
Mínimo 350 |
||
|
Distância da face final do fuso à superfície de trabalho base |
milímetros |
Máx. 1220 |
|
Mínimo 320 |
||
|
Furo cônico do fuso |
(Mohs) Nº 5# |
|
|
Curso do fuso |
milímetros |
315 |
|
Faixa de velocidade do fuso |
rpm |
25-2000 |
|
Série de velocidade do fuso |
|
16 |
|
Faixa de avanço do fuso |
mm/r |
0,04-3,2 |
|
Nível de avanço do fuso |
|
16 |
|
tamanho da mesa de trabalho |
milímetros |
500×630 |
|
Comprimento e largura do braço cruzado |
milímetros |
2140 |
|
potência do motor principal |
Kw |
4 |
|
Peso da máquina |
Kg |
3500 |
|
Dimensões da máquina-ferramenta |
milímetros |
2500×1060×2655 |
