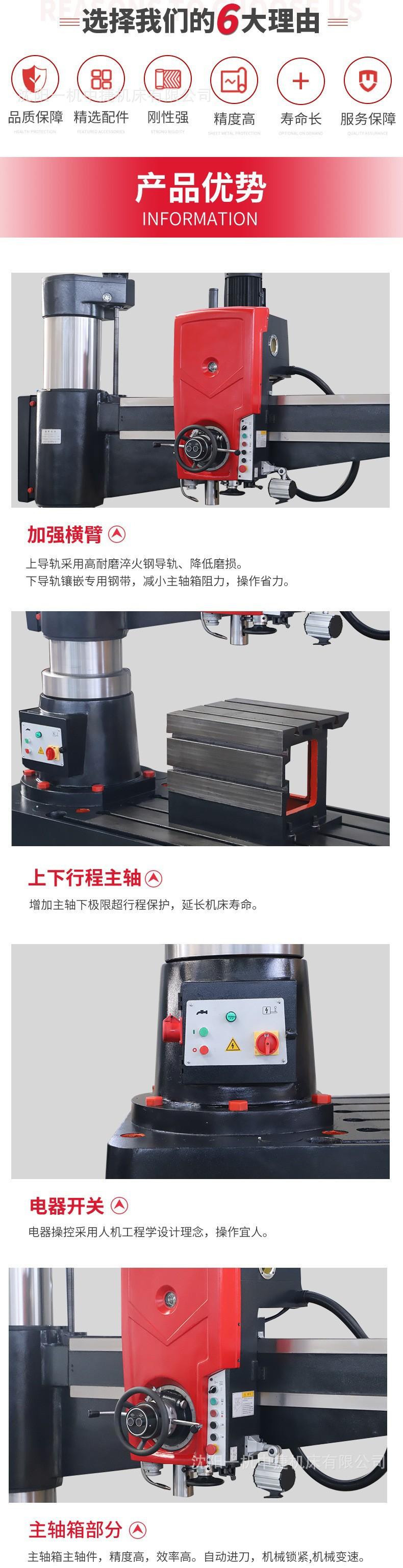

A máquina de perfuração radial Z3040 possui as seguintes características:
1. O mecanismo hidráulico de mudança de velocidade de pré-seleção pode economizar tempo auxiliar.
2. A rotação para frente e para trás do fuso, estacionamento (frenagem), mudança de velocidade, marcha neutra e outras ações são controladas por uma alça, que é fácil de operar.
3. A caixa do fuso principal, o balancim, as colunas interna e externa adotam um mecanismo de fixação de bloco de diamante acionado hidraulicamente, que fornece fixação confiável.
4. O trilho guia do balancim, a superfície cilíndrica externa, o fuso, a luva do fuso e as pistas rotativas da coluna interna e externa são todos temperados, o que pode manter a estabilidade da precisão da máquina-ferramenta por um longo tempo e prolongar sua vida útil.
5. Existem dispositivos de proteção de segurança completos e proteção de coluna externa.
6. Em termos de projeto estrutural e processo de fabricação, uma série de medidas eficazes foram tomadas para estender significativamente a durabilidade de precisão da máquina-ferramenta e a vida útil de toda a máquina.

Parâmetros técnicos da máquina de perfuração radial hidráulica Z3040×16

Especificações e parâmetros

unidade

Z3040×16

Diâmetro máximo de perfuração

40

Distância do centro do fuso ao barramento da coluna

milímetros

Máx. 1600

Mínimo 350

Distância da face final do fuso à superfície de trabalho base

milímetros

Máx. 1220

Mínimo 320

Furo cônico do fuso

(Mohs) Nº 5#

Curso do fuso

milímetros

315

Faixa de velocidade do fuso

rpm

25-2000

Série de velocidade do fuso

16

Faixa de avanço do fuso

mm/r

0,04-3,2

Nível de avanço do fuso

16

tamanho da mesa de trabalho

milímetros

500×630

Comprimento e largura do braço cruzado

milímetros

2140

potência do motor principal

Kw

4

Peso da máquina

Kg

2800

Dimensões da máquina-ferramenta

milímetros

2500×1060×2455
