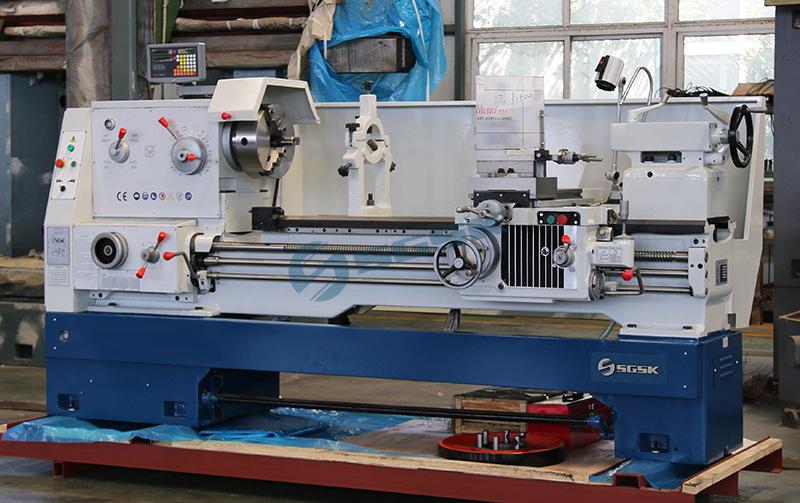

Torno comum CA6166 carro comum tipo piso horizontal torno manual torno comum 6266 fabricante de torno de sela

Os principais parâmetros técnicos

ESPECIFICAÇÕES

Unidades

CA6166

CA6166B
CA6166C

CA6266
CA6266B
CA6266C

Diâmetro máximo de rotação da cama

Balançar sobre a cama

milímetros

660

Diâmetro máximo de rotação no slide horizontal

Balançar sobre o slide cruzado

milímetros

400

Diâmetro máximo de giro na sela

Balançar sobre a lacuna

milímetros

~

880

Comprimento da sela

Comprimento da lacuna

milímetros

~

210

Comprimento máximo da peça

Distância entre centros

milímetros

750/1000/1500/2000/3000/4000

Diâmetro do furo do fuso

Furo do fuso

milímetros

52   B:80    C:105

Conicidade do furo do fuso

Conicidade do furo do fuso

milímetros

MT6  B:90 1:20  C:113 1:20

Faixa de velocidade do fuso

Faixa de velocidade do fuso

rpm

10-1400/16-1400

Série de velocidade do fuso

Etapas de velocidade do fuso

-

24

Viagem de carruagem média

Viagem de slide cruzado

milímetros

370

Pequeno curso de descanso da ferramenta

Ferramenta principal após viagem

140

Tamanho da ferramenta

Tamanho da ferramenta

25*25

Número de avanço longitudinal

Tipos de feeds longitudinais

tipos

64

Faixa de alimentação longitudinal

Faixa de alimentação longitudinal

mm/r

0,028-6,33(52.80）

0.043-6.33（105）

Número de alimentação transversal

Tipos de intervalo de feeds cruzados

tipos

64

Faixa de avanço transversal

Faixa de feeds cruzados

mm/r

0.014-3.16（52.80）

0.22-3.16（105）

Velocidade de movimento longitudinal rápido

Movimento longitudinal rápido

m/min

4

Velocidade de movimento rápido horizontal

Cruz em movimento rápido

m/min

2

Tipos de threads métricos

Tipos de threads métricos

tipos

44

Faixa de rosca métrica

Gama de threads métricos

milímetros

1-192

Número de thread britânico

Tipos de roscas em polegadas

tipos

21

Faixa de rosca em polegadas

Gama de roscas em polegadas

TPI

2~24

Número de thread do módulo

Tipos de threads de módulo

tipos

39

Faixa de rosca do módulo

Faixa de roscas do módulo

Deputado

0,25-48

Número de roscas de passo diametral

Tipos de fios diametrais

tipos

37

Faixa de diâmetro da rosca

Gama de roscas diametrais

PD

1-96

Diâmetro da manga do cabeçote móvel

Diâmetro da pena do cabeçote móvel

milímetros

75

Orifício cônico da manga do cabeçote móvel

Cone da pena do cabeçote móvel

-

MT5

Curso da manga do cabeçote móvel

Viagem de pena de tailstock

milímetros

150

potência do motor principal

Potência do motor principal

kw

7,5

Potência do motor de resfriamento

Potência do motor refrigerante

kw

0,09

Peso da máquina
Peso da máquina

Peso para 750

kg

2300

Peso para 1000

kg

2500

Peso para 1500

kg

2700

Peso para 2.000

kg

2900

Peso para 3000

kg

3900

Peso para 4000

kg

4420

Dimensões(comprimento×largura×altura)
Dimensão global
((O*C*A)

Dimensão para 750

milímetros

2440*1150*1860

Dimensão para 1000

milímetros

2650*1150*1860

Dimensão para 1500

milímetros

3150*1150*1860

Dimensão para 2000

milímetros

3650*1150*1860

Dimensão para 3000

milímetros

4800*1150*1860

Dimensão para 4000

milímetros

5680*1150*1860
