Os principais parâmetros técnicos |
ESPECIFICAÇÃOS |
vocêlêndeas |

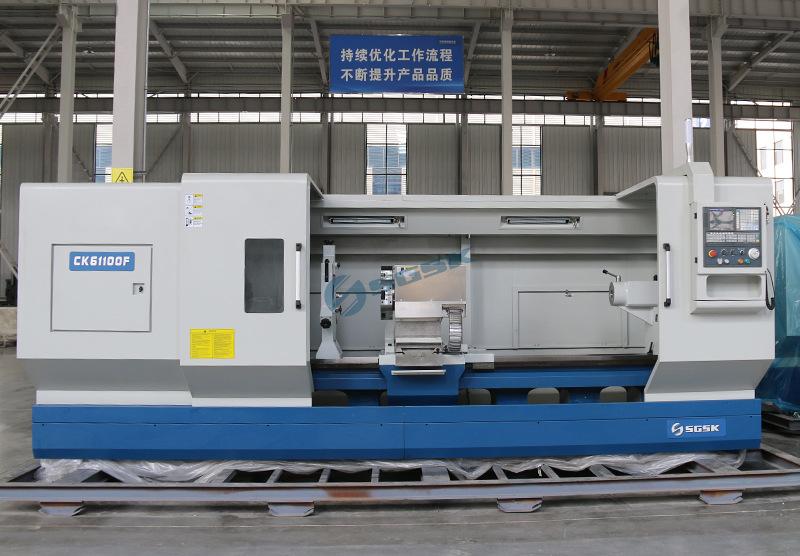

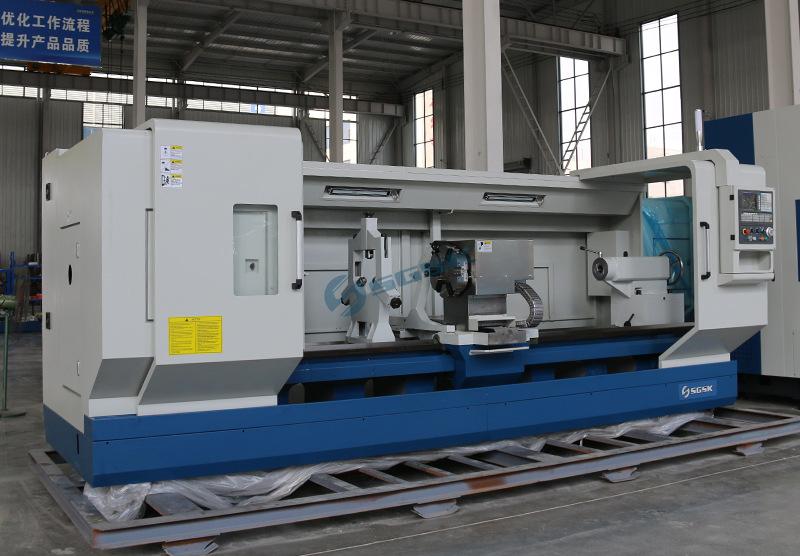

CK61100F |
CK61100F |
|
Mudança manualManual |
Mudança hidráulicaHIDRÁULICO. |
|||
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
1000 |
|
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
680 |
|
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1000/1500/2000/3000/4000/5000/6000 |
|
|
Largura da grade da cama |
Largura da guia |
milímetros |
600 |
|
|
Gama de suporte de carga da cama |
Capacidade de carga máxima |
T |
4 |
|
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
105 |
|
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica Φ120/MT5 |
|
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
|
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
3Frequência variávelVF.3 passos |
4Parada hidráulicaHYD.4 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
20-800 |
17-800 |
|
Especificações do mandril |
Mandril |
milímetros |
Φ400Triângulo manual/Φ400 manual de 3 garras |
|
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
4Porta-ferramentas elétricasPosição elétrica4 |
|
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
40x40 |
|
|
XViagem do eixo |
Curso do eixo X |
milímetros |
520 |
|
|
ZViagem do eixo |
Curso do eixo Z |
milímetros |
850/1350/1850/2850/3850/4850/5850 |
|
|
XTaxa de avanço rápido do eixo |
Avanço rápido do eixo X |
mm/min |
4000 |
|
|
ZTaxa de avanço rápido do eixo |
Avanço rápido do eixo Z |
mm/min |
6.000 |
|
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
Φ120 |
|
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT6 |
|
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
|
Motor de fuso |
Motor do fuso principal |
kW |
15 |
|
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
|
Peso da máquina Peso da máquina |
Peso para 1000 |
kg |
5.000 |
|
|
Peso para 1500 |
kg |
5400 |
||
|
Peso para 2000 |
kg |
5800 |
||
|
Peso para 3000 |
kg |
6600 |
||
|
Peso para 4000 |
kg |
7400 |
||
|
Peso para 5000 |
kg |
8200 |
||
|
Peso para 6000 |
kg |
9.000 |
||
|
Dimensões Dimensão global |
Dimensão para 1000 |
milímetros |
3500x2000x2100 |
|
|
Dimensão para 1500 |
milímetros |
4000x2000x2100 |
||
|
Dimensão para 2000 |
milímetros |
4500x2000x2100 |
||
|
Dimensão para 3000 |
milímetros |
5500x2000x2100 |
||
|
Dimensão para4000 |
milímetros |
6500x2000x2100 |
||
|
Dimensão para 5000 |
milímetros |
7500x2000x2100 |
||
|
Dimensão para 6000 |
milímetros |
8500x2000x2100 |
||
