Método de conexão padrão para cabos de par trançado

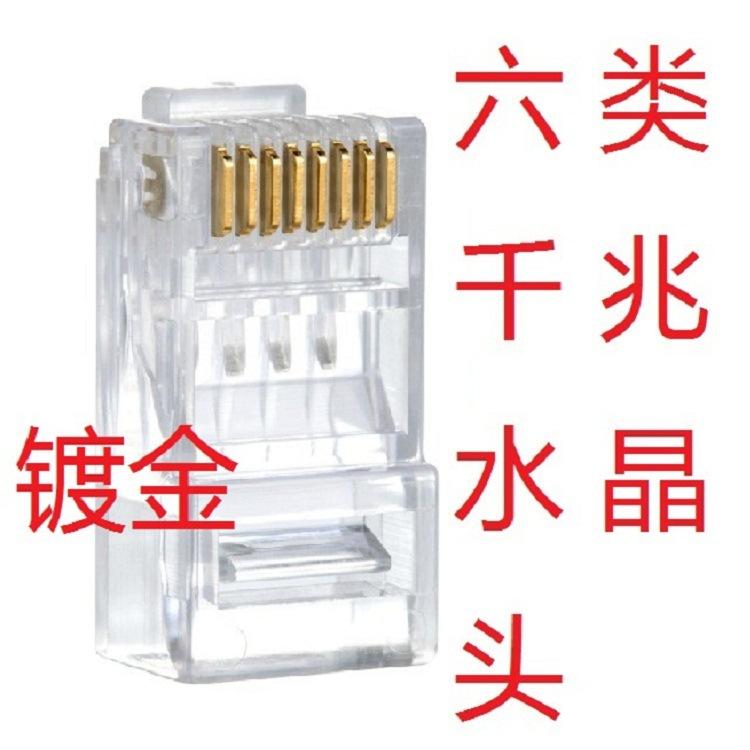

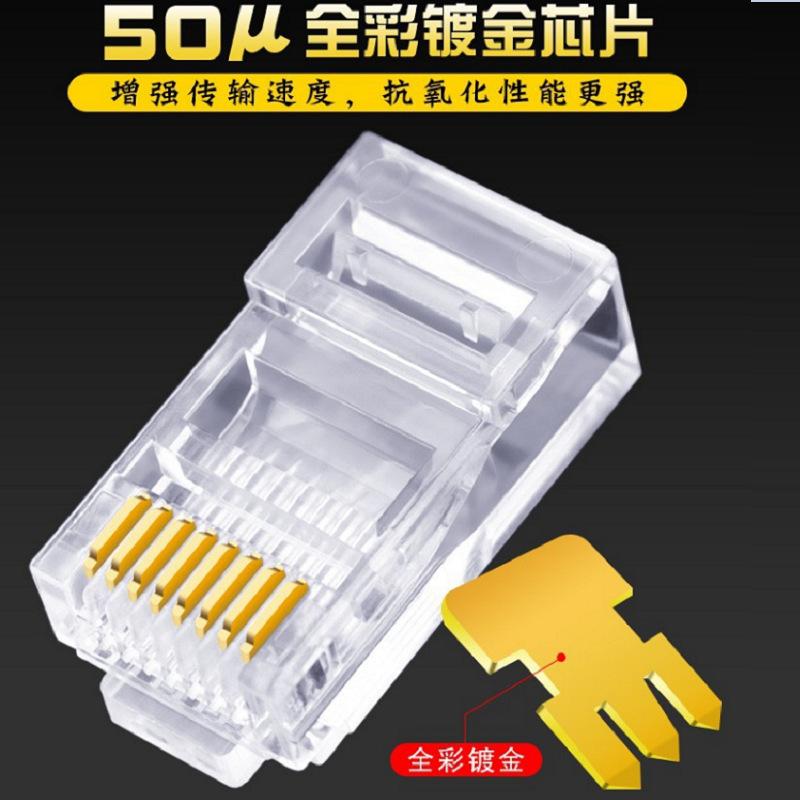

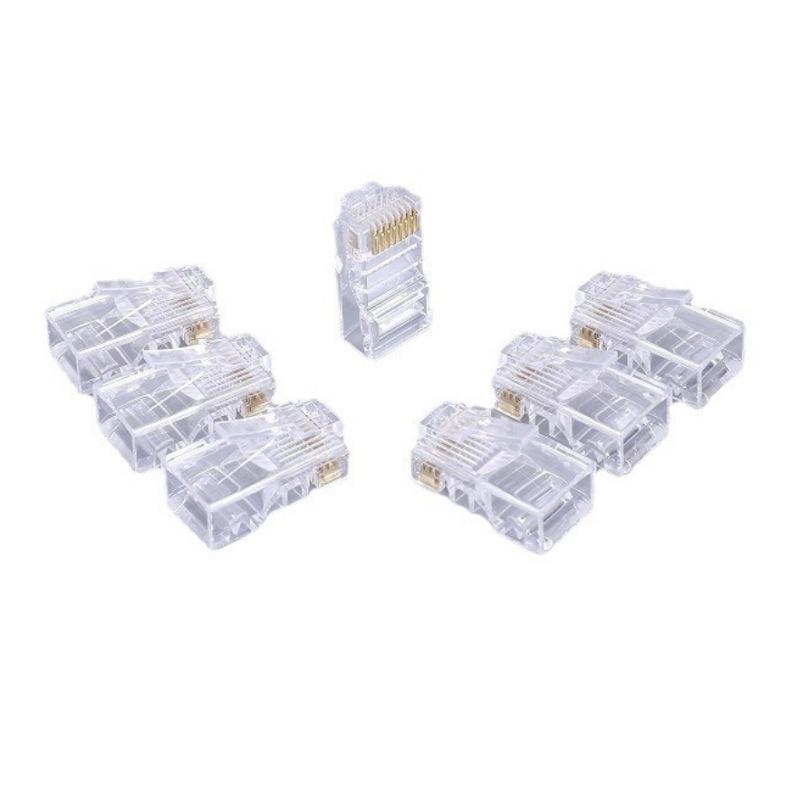

Cabos de par trançado são geralmente usados ​​para fiação de rede em estrela. Cada cabo de par trançado conecta vários dispositivos de rede através de conectores RJ-45 (comumente conhecidos como plugues de cristal) instalados em ambas as extremidades. O método de conexão padrão de cabos de par trançado não é estipulado arbitrariamente. O objetivo é garantir a simetria do layout do conector do cabo, para que as interferências entre os cabos no conector possam se compensar.

Os cabos categoria 5 são comumente usados ​​em cabeamento de rede e são divididos em tipos blindados e não blindados. Se usados ​​ao ar livre, os cabos blindados são melhores, e os cabos não blindados da Categoria 5 são geralmente suficientes para uso interno. Como não há camada de blindagem, o cabo será relativamente macio, mas o método de conexão é o mesmo. Geral Os cabos da Categoria 5 possuem quatro pares de fios finos trançados juntos e são marcados com cores diferentes.

Existem duas maneiras de conectar cabos de par trançado: padrão EIA/TIA 568B e padrão EIA/TIA 568A.

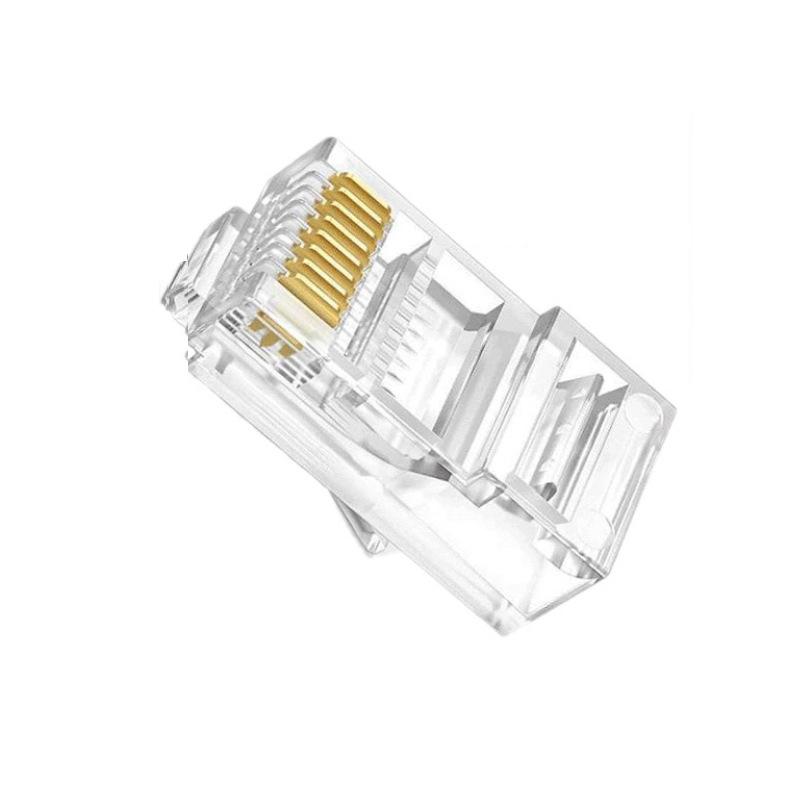

Coloque a cauda da cabeça do cristal para baixo (lado plano para cima) e defina-as da esquerda para a direita como 1 2 3 4 5 6 7 8. A seguir está a distribuição de cada linha de porta.
Sequência de linha T568A
1 2 3 4 5 6 7 8
Verde, branco, verde, laranja, branco, azul, azul, branco, laranja, marrom, branco, marrom

Sequência de linha T568B
1 2 3 4 5 6 7 8
Laranja, branco, laranja, verde, branco, azul, azul, branco, verde, marrom, branco, marrom

A fiação da rede usa um método de fiação, mas a conexão de rede com plugues RJ-45 em ambas as extremidades é universal na rede, seja o método de terminação A ou o método de terminação B. A ordem do par trançado corresponde ao número do pino do Cabeça RJ45. O cabo de rede Ethernet 10M usa os fios centrais numerados 1, 2, 3 e 6 para transmitir dados, e o cabo de rede Ethernet 100M usa os fios centrais numerados 4, 5, 7 e 8 para transmitir dados. Por que usamos 4 pares (fios de 8 núcleos) de par trançado agora? Isto é principalmente para se adaptar a uma gama mais ampla de usos. Sem alterar a infraestrutura, ele pode atender aos requisitos de fiação de vários dispositivos do usuário. Por exemplo, podemos usar um par de fios trançados ao mesmo tempo para realizar a comunicação de voz.

Os regulamentos para cabos de par trançado 100BASE-T4 RJ-45 são os seguintes:
1, 2 são usados ​​para envio, 3, 6 são usados ​​para recepção, 4, 5, 7, 8 são linhas bidirecionais.
As linhas 1 e 2 devem ser pares trançados, 3 e 6 pares trançados, 4 e 5 pares trançados e 7 e 8 pares trançados.

normalmente
Cabo direto: Ambas as extremidades são conectadas de acordo com o padrão de fiação T568B.
Cabo cruzado: Uma extremidade é conectada de acordo com a sequência de fiação do T568A e a outra extremidade é conectada de acordo com a sequência de fiação do T568B.

Condições específicas de conexão:

1) Rede ponto a ponto (placas de rede de dois computadores estão diretamente interconectadas): um cabo cruzado é usado e os métodos de conexão em ambas as extremidades do cabo de rede são diferentes.
2) Placa de rede e switch (ou HUB): Use um cabo direto e os métodos de conexão em ambas as extremidades do cabo de rede são os mesmos.
3) Switches em cascata (ou HUBs): Utilize conexão de cabo cruzado, com diferentes métodos de conexão em ambas as extremidades do cabo de rede
