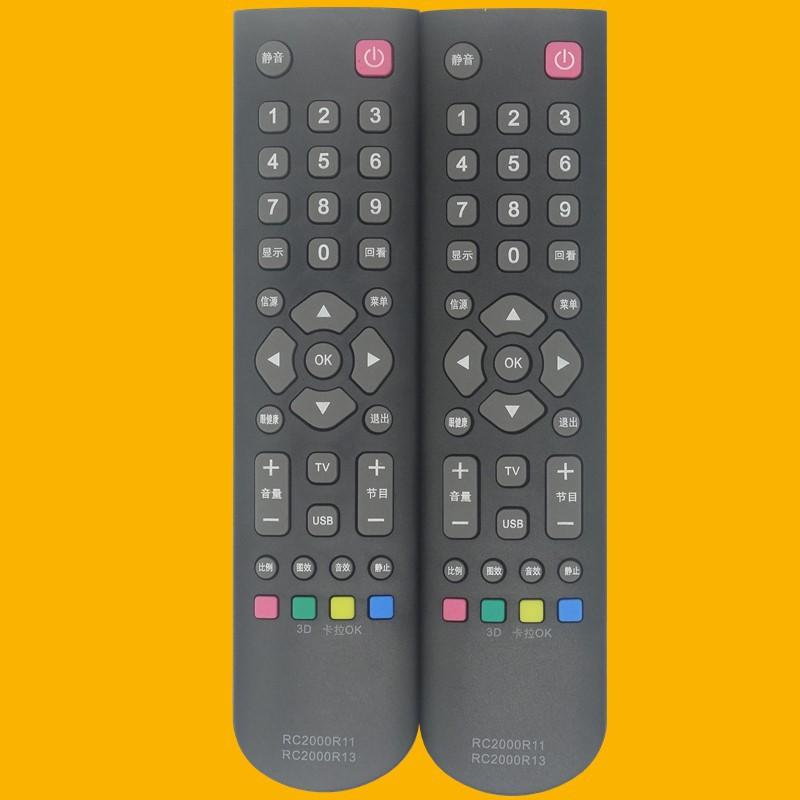

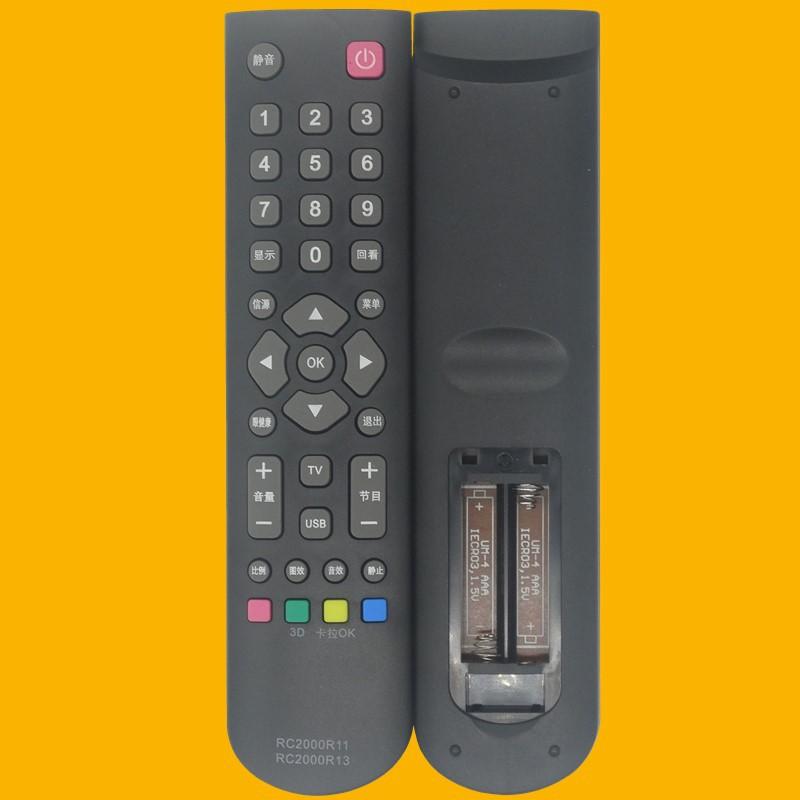

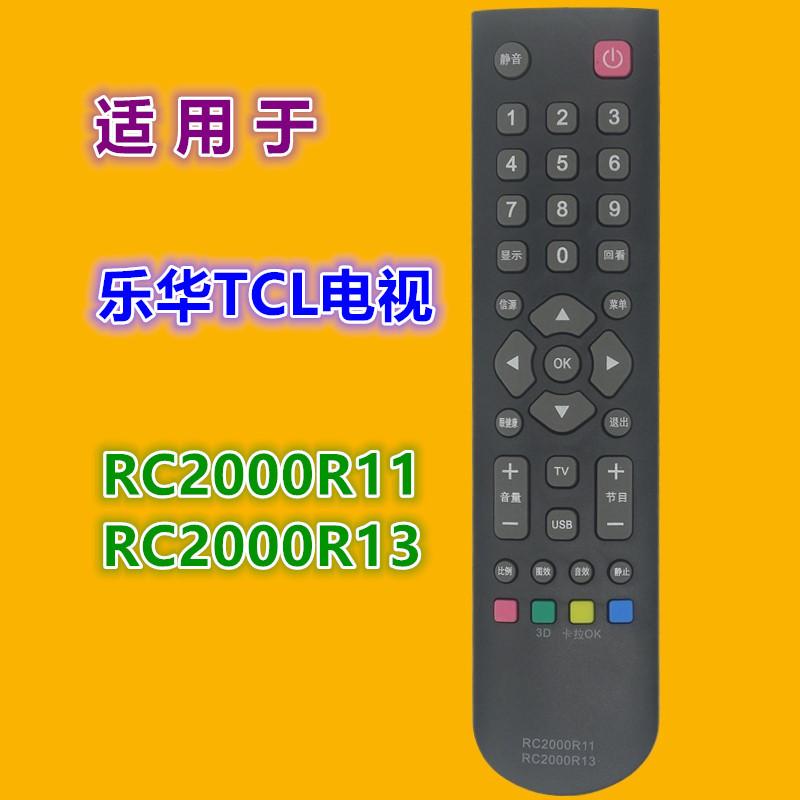

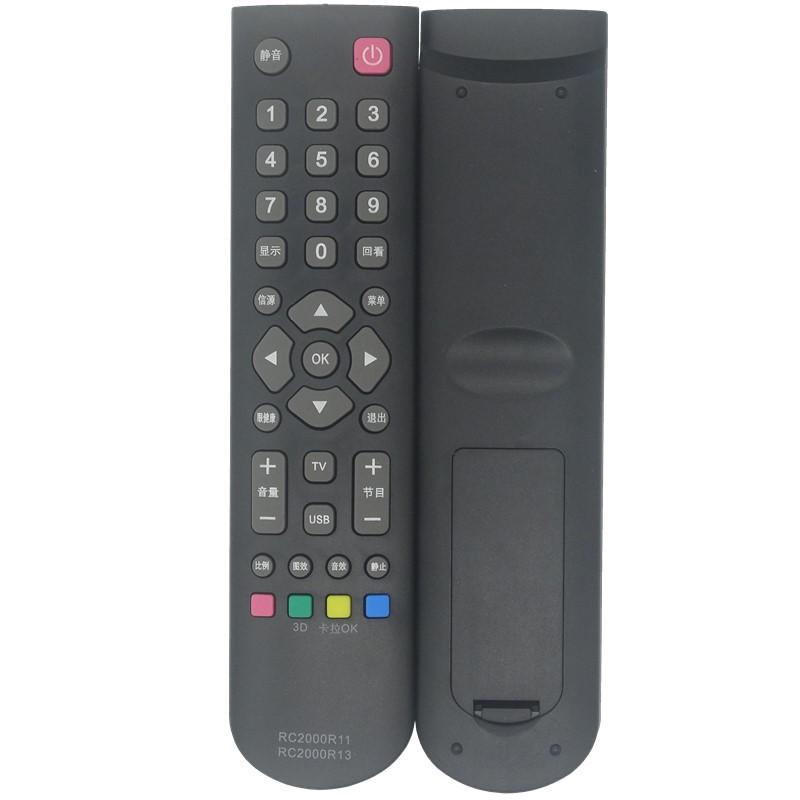

Adequado para Controle Remoto de TV LCD Leroy Tcl Rc2000R11 Rc2000R13 Rc2000R14

Aplicável Controle Remoto para TV LCD Lehua TCL RC2000R11 RC2000R13 RC2000R14

Devido à luz fotográfica, materiais de suporte, etc., se o tamanho e a cor do produto recebido pelo cliente forem diferentes das imagens e descrições do produto, o produto real prevalecerá. Obrigado!
Como identificar facilmente a qualidade do controle remoto:
1. Instale as pilhas no controle remoto, certificando-se de que os pólos positivo e negativo das pilhas estejam em contato total com as palhetas do controle remoto. Defina o telefone para o modo de câmera.
2. Pressione qualquer botão no controle remoto, aponte a luz infravermelha do transmissor na frente do controle remoto verticalmente em direção à câmera do celular e veja através da tela do celular se a luz do transmissor do controle remoto emite uma luz branca fraca. Se estiver ligado, significa que o controle remoto está bom. Caso contrário, significa que há um problema com o controle remoto ou que a bateria está descarregada. Geralmente, a possibilidade de o controle remoto ficar inutilizável é muito pequena e será testado novamente antes do envio para garantir que está normal.
Dicas: Algumas pessoas perguntam por que o controle remoto e o aparelho são bons, mas não podem ser controlados remotamente? Porque os controles remotos de TVs, aparelhos de ar condicionado, etc. são todos sinais infravermelhos, e existem receptores infravermelhos em TVs, aparelhos de ar condicionado e outros aparelhos. Se o aparelho estiver bom, mas o receptor estiver quebrado, o aparelho não poderá receber o sinal enviado pelo controle remoto, portanto o controle remoto não poderá controlar o aparelho!

1. Fornecimento de longo prazo de controles remotos para aparelhos de ar condicionado, TVs, LCDs, aparelhos de ar condicionado, decodificadores, DVDs, alto-falantes, universais, multifuncionais, iluminação, etc., adaptadores de energia, carregadores de veículos elétricos, controladores , etc.

2. O controle remoto universal é adequado para a maioria das marcas nacionais e estrangeiras, diferentes modelos e diferentes anos de produção de aparelhos de TV. A operação e configuração são simples e a distância de transmissão é de 10 a 15 metros. Fonte de alimentação bateria 3V/7#.

3. Modelos e dados específicos podem ser personalizados de acordo com as necessidades do cliente.

4. A empresa produz controles remotos há muito tempo e possui pessoal técnico profissional que pode atender totalmente aos padrões especificados do cliente no desenvolvimento e replicação de novos produtos.

5. O invólucro é feito de material ABS e o chip IC é importado de Taiwan.

6. Usando chips originais, desempenho estável.

7. A vida útil dos botões do controle remoto chega a 80.000 a 100.000 vezes.

O princípio do controle remoto

O controle remoto é composto principalmente por um chip microprocessador que forma um sinal de controle remoto, um oscilador de cristal, um transistor amplificador, um diodo emissor de luz infravermelha e uma matriz de teclado. Seu princípio de funcionamento é o seguinte: o oscilador dentro do chip microprocessador IC1 forma um oscilador de alta frequência através dos pinos 2 e 3 com o cristal de oscilação externo X para gerar um sinal de oscilação de alta frequência (480kHz). Este sinal é enviado ao gerador de sinal de temporização para gerar um sinal senoidal de 40 KHz e um sinal de pulso de temporização. O sinal senoidal é enviado ao modulador de codificação como um sinal portador; o sinal de pulso de temporização é enviado ao gerador de sinal de varredura, ao codificador de entrada de chave e ao codificador de comando como o sinal padrão de tempo desses circuitos.
O gerador de sinal de varredura dentro do IC1 gera cinco sinais de pulso de varredura de tempos diferentes, que são emitidos dos pinos 5 a 9 e enviados ao circuito matriz do teclado. Quando uma tecla é pressionada, o sinal de controle correspondente à tecla de função é inserido no codificador de chave dos pinos 10 a 14, e o sinal digital da função correspondente é emitido. Em seguida, o sinal do código de instrução é emitido pelo codificador de dedo, que é modulado no sinal da portadora pelo modulador para formar um trem de pulso de alta frequência contendo informações funcionais, que é emitido pelo pino 17 e amplificado pelo transistor BG, acionando a luz infravermelha. -diodo emissor D para emitir um sinal de modulação de pulso.
